изображения нет,как должен выглядеть экран просто без подсветки знаю замеры питаний делал,сейчас освежу о нашёл поменяю коннектор пожалуй +5 есть -5 есть 1,8 есть из этих 3 только reset 1,8 какие ещё питания нужны? Как проверить обмен с дисплеем и синхронизацию? 1. Замеряем паления по линиям обмена, питания дисплея. Затем по линиям подсветки 2. Еще раз включаем аппарат. Натираем хооооооорошенько дисплей, что бы чистым был и присматриваемся или светим фонариком - мож есть изображение, а подсветки нет. 3. Берем мультиметр и смотрим. Если нет изо - нужно для начала завести 5.5 и -5.5 вольт. Ищем проблему там. Если эти напряжения есть - смотрим обмен с дисплеем и синхронизацию
Комментарии: 5
Anonim
Тушка не после воды?
Leonid
следов нет,до меня копались в районе pmi 632 щас перекатаю драйвер
Anonim

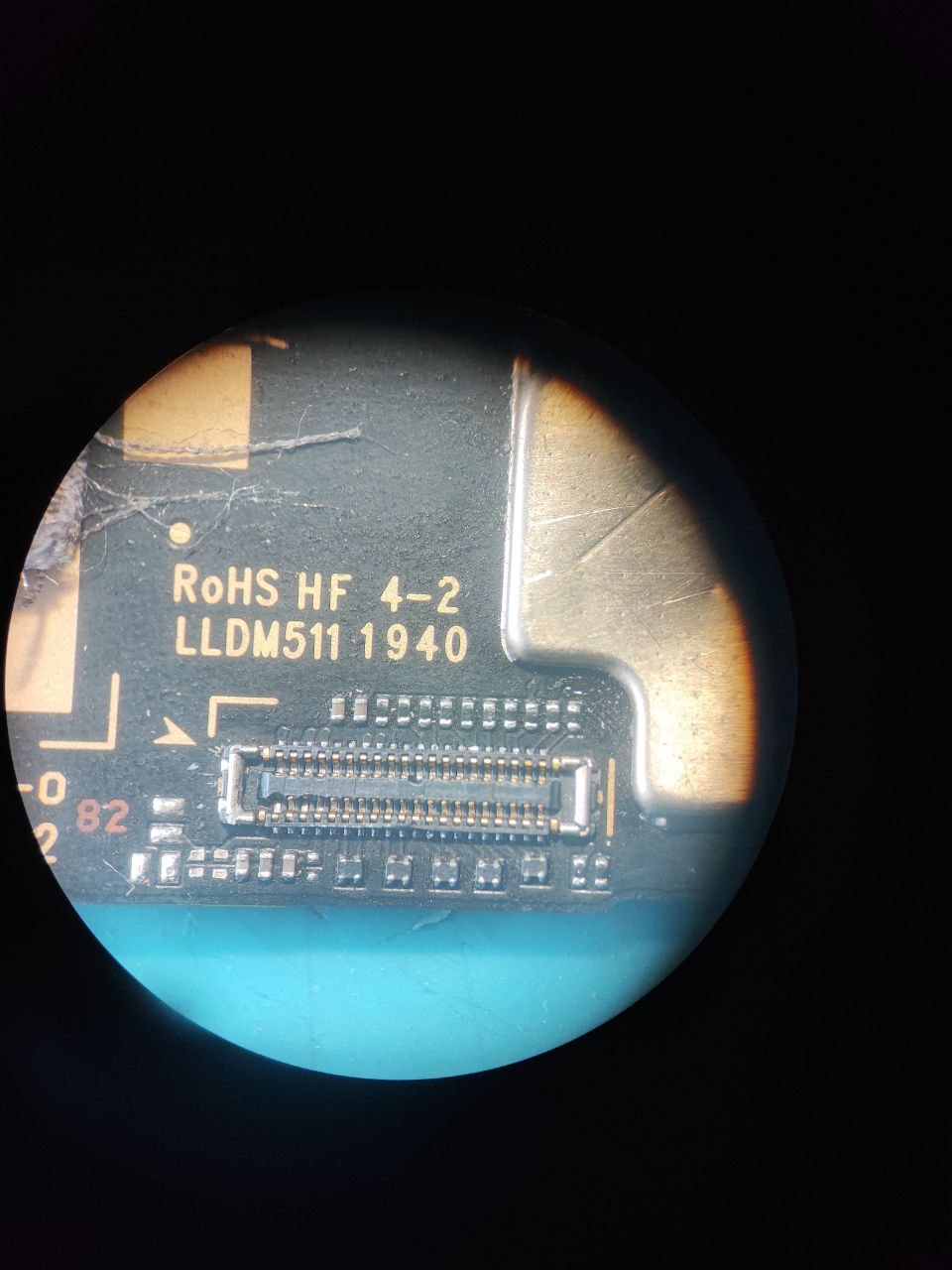

Да подождите Вы катать) Изо вначале завести Вначале прогружаеися грубо говоря загрущчик, подтягивает 1.8 и 2.8 на дисплей, получает от него ответ, считывает тип матрицы. Прогружает калиброки белого, точки белого, калибровки цветов Аж потом включаются 5.5 вольтовые запитки Подтягиваются остальные напрядения на изо Происходит полная пронрущка уефи и аж потом Заводится подсветка Вы с изо определитесь Давайте фото в районе коннектора
Leonid
1 мин
Anonim
Питания по 5.5 будут и без дисплея. А вот полсветка без команды не зажжется
