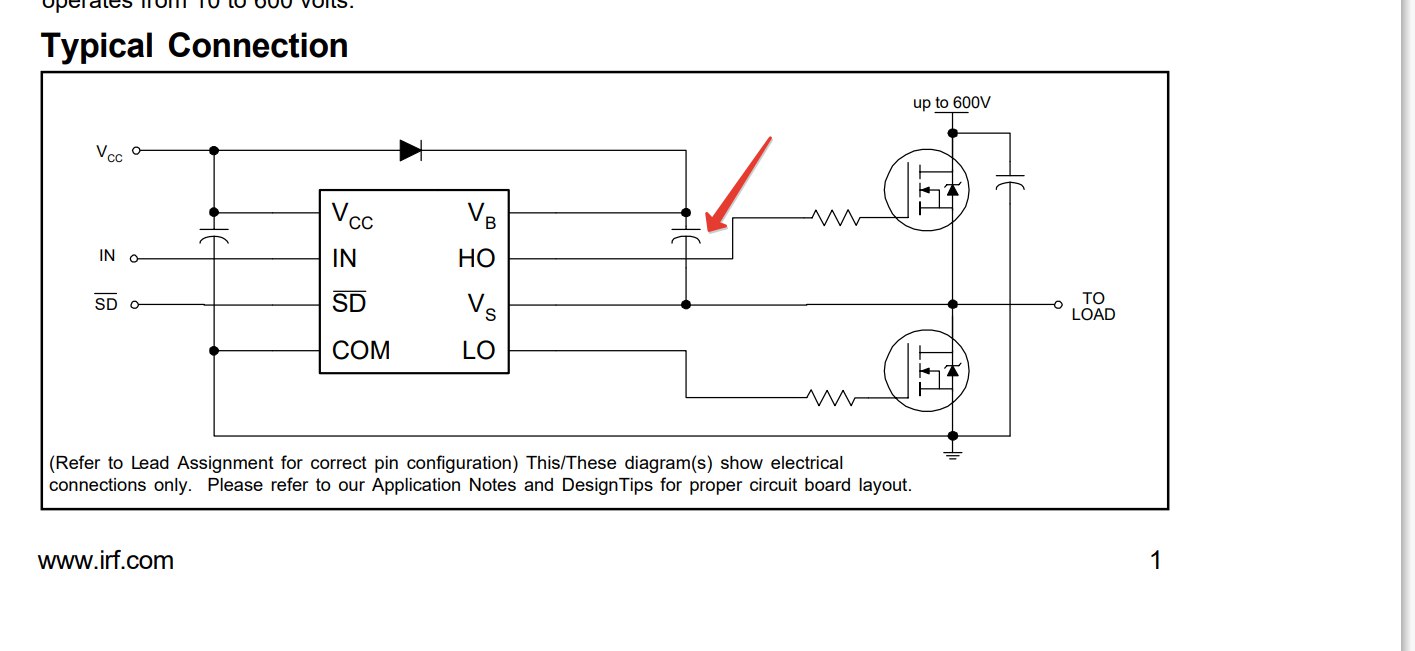

только не в землю, а на сам бутстрап, там точно всегда больше порога в ~10 Вольт? Если больше, то не разряжает ли его слишком быстро при попытке открыть верхний ключ?
только не в землю, а на сам бутстрап, там точно всегда больше порога в ~10 Вольт? Если больше, то не разряжает ли его слишком быстро при попытке открыть верхний ключ?
Комментарии: 6
Gidrog
Так, на всякий случай, он между какими контактами подключается?
Alexandr
как вариант если надо долго держать ключ, поставить отдельный изолированный от GND (!) источник на питание верхнего ключа
Gidrog
А, я не про тот думал. На нём ноль.
Alexandr
он должен зарядится когда открыт нижний ключ, через диод в период работы верхнего ключа вернхий драйвер питается от этой емкости соответственно для бутстрапа обязательно хлопать нижним ключем для подзаряда этого кондесатора либо прилепить изолированное питание
Gidrog
Ага, выходит, верхний ключ открывается только после того, как до него был открыт нижний?
Alexandr
да, сначала открыли нижний ключ; Vcc через диод и открытый нижний ключ заряжает бустрап когда надо открыть верхний ключ, то диод оказывается закрыт и питание верхнего драйвера от емкости, бесконечно его держать открытым соответственно не выйдет
