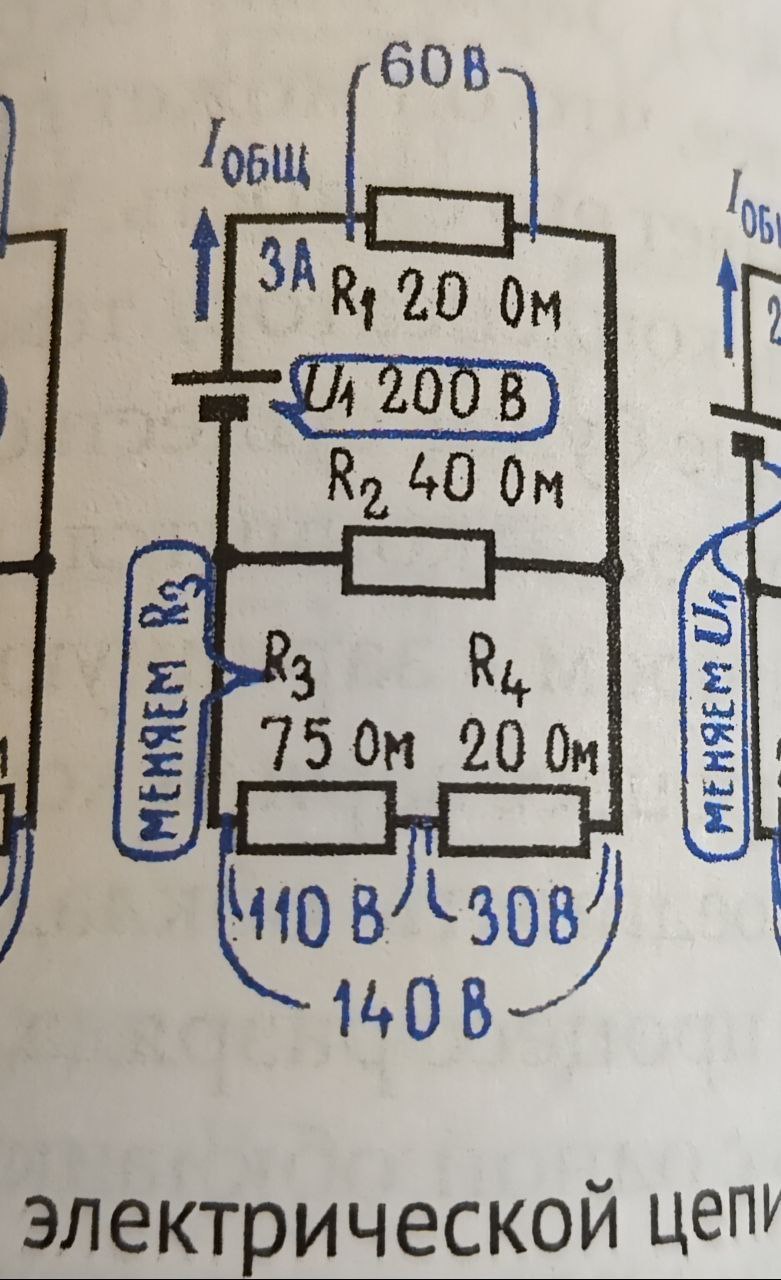

Помогите решить задачу из книги, не могу понять, почему ток 3 Ампера и такое соотношение напряжения, если 3 нижних резистора при сокращение дают 28,14 ом а общее сопротивление цепи 48,14. Что при напряжении 200 вольт должно давать не меньше 4А. Что я делаю не так
Комментарии: 16
Argentina
для начала стоило целиком сфотографировать условие и задачу,
Vyacheslav
Нет условий, смысл в том что бы разобраться в принципе напряжений, токов, сопротивлений самостоятельно. А по моим расчётам там как то не сходится
Argentina
вероятно расчет не точен. опиши алгоритм расчета, мы скажем где у тебя ошибка.
Vyacheslav

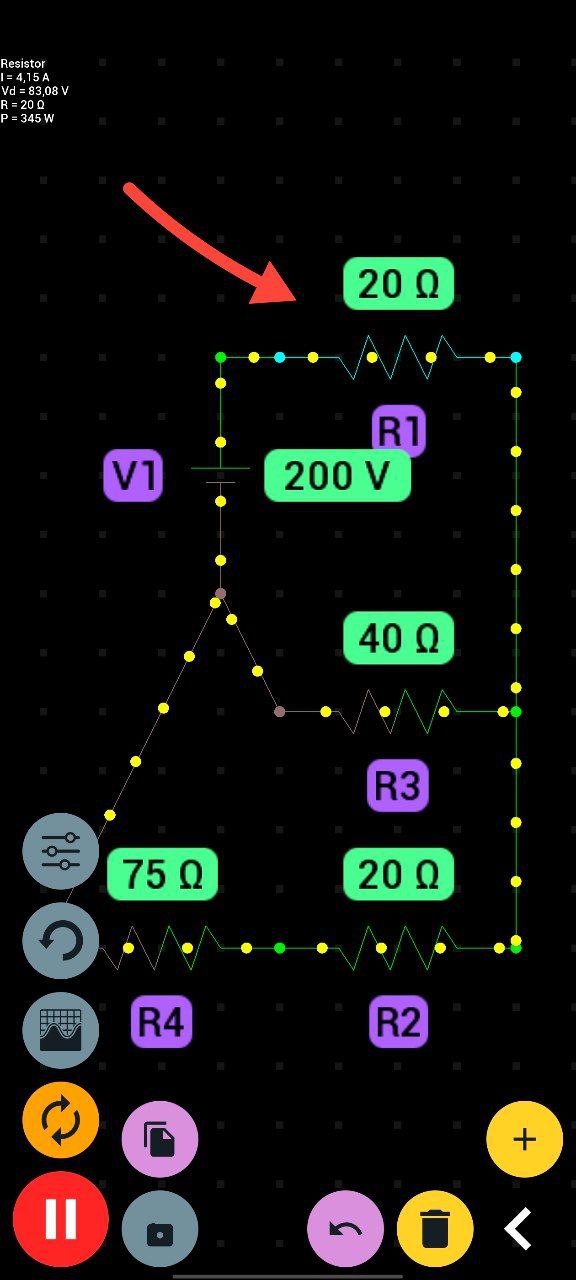

Да спасибо не нужно, я просто был уверен что Сворень со своей книгой издававшиеся хер знает когда, много раз исправленной и доделанной, не будет ошибаться(или он спецом так сделал). В общем сделал симуляции этой схемы и оказалась что в книге не правильно указан ток и соотношение напряжений на резисторах
Mobile
Закон ома для полной цепи) I=U/(r+R) 3=200/(r+R) R+r=66,7 Ом R=66,7-48,14 - внутреннее сопротивление источника) 18,56 ом
Vyacheslav
Нет там внутреннего сопротивления источника, им в задаче пренебрегают
Mobile
А смысл тогда в избыточном параметре тока?)
