ДОбрый вечер. Подскажите, есть разница, в подключении обмоток шаговика к выводам драйвера? имею ввиду, начало и конец, и если да, то как найти начало обмотки у шаговика?
ДОбрый вечер. Подскажите, есть разница, в подключении обмоток шаговика к выводам драйвера? имею ввиду, начало и конец, и если да, то как найти начало обмотки у шаговика?
Комментарии: 12
Skokov
1 — одна обмотка, 2 — вторая
Alexandr
имею ввиду, начало и конец, и если да, то как найти начало обмотки у шаговика? подключил, ток покоя больше 100мА
Skokov
еще раз, на всякий для ЛЮБЫХ биполярных шаговых моторов (с 4-мя проводами) достаточно поменять местами всего ДВА провода 1) если КРУТИТ НЕ ТУДА менять местами два провода ОДНОЙ обмотки (любой). Эти два провода звоняться прибором иежду собой. 2) если ДЕРГАЕТСЯ, менять местами два провода РАЗНЫХ обмоток (по одному проводу от каждой местами). Эти два провода НЕ звонятся прибором между собой а надо сколько?
Alexandr
вопрос наверное риторический
Skokov
ответ в даташите на мотор
Alexandr

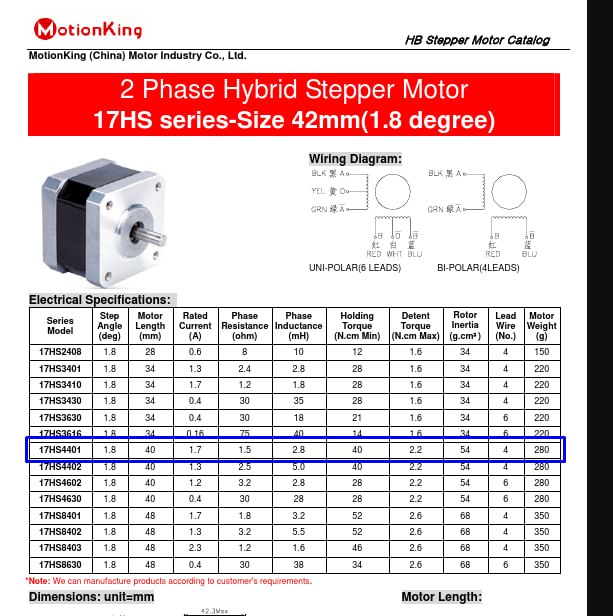

прочитал уже 4 даташита на 17HS4401 не вижу там тока покоя вот один из них может я не туда смотрю? спасибо
Skokov
этот драйвер не потянет 1,7 А край 1А с принудительным охлаждением, да и то, не советую щупать температуру мотора и драйвера первое время, желательно выше 60—70°C чтобы не грелись
Alexandr
пока учусь, пытаюсь понять как управлять шаговиком, не понимаю, почему ток в начале подключения шаговика растет до 1А, потом падает до 300-400мА это драйвер чудит?
Skokov
ток по напряжению на резисторе драйвера устанавливается
