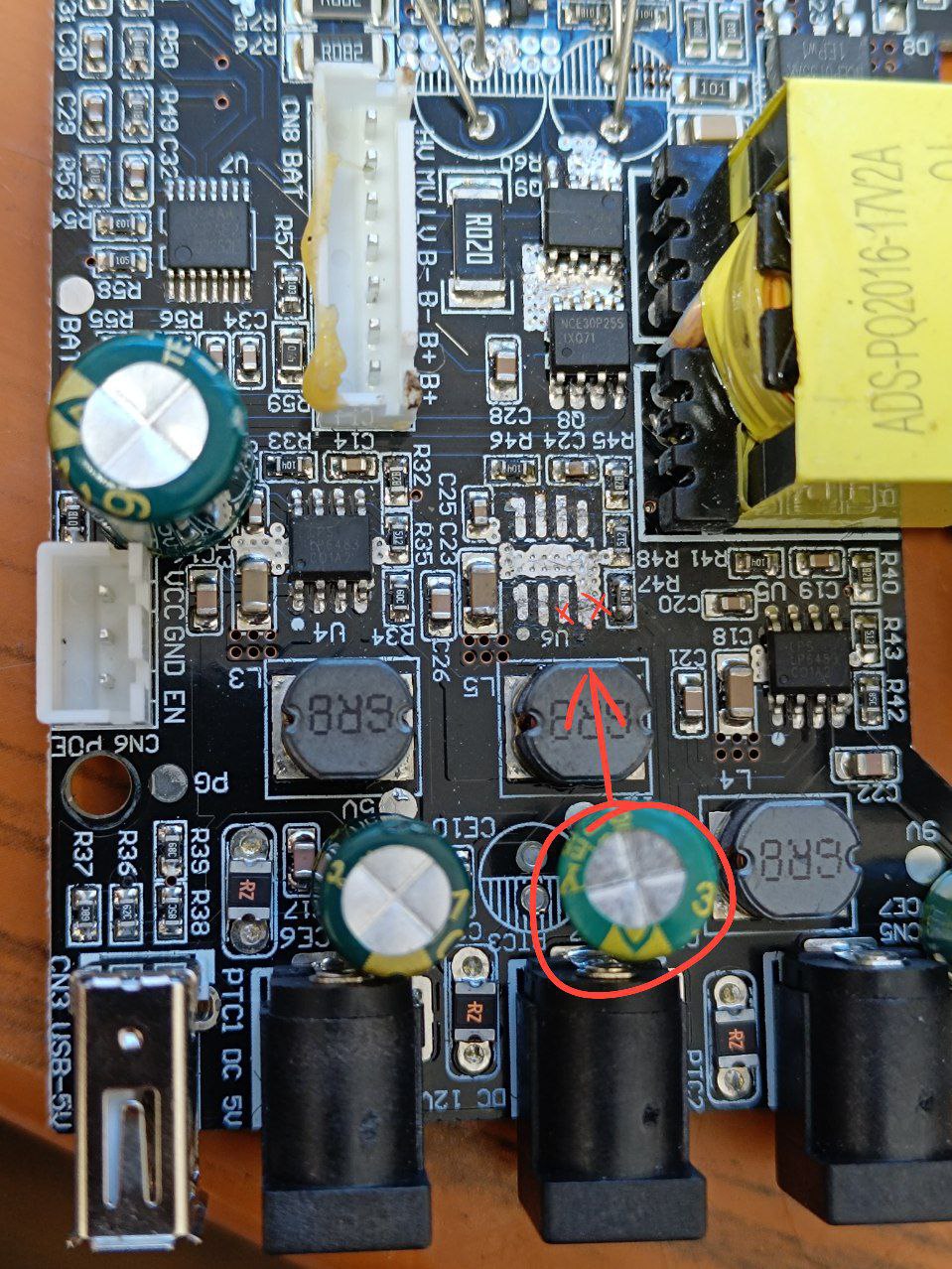

Подскажите я прозвонил всю плату и на микросхеме заметил что звонятся две ножки. Думал дело в ней - отпаял, а они все равно в КЗ Это там 3 DC разъема 5, 9 и 12 в. На всех есть вольтаж кроме 12В. Вот там крестиками где снял микросхему пометил где должно выходить 12 В Но там КЗ. Я всю плату осмотрел. Может ли катушка 6R8 быть в КЗ?
Комментарии: 10
Hotmail555

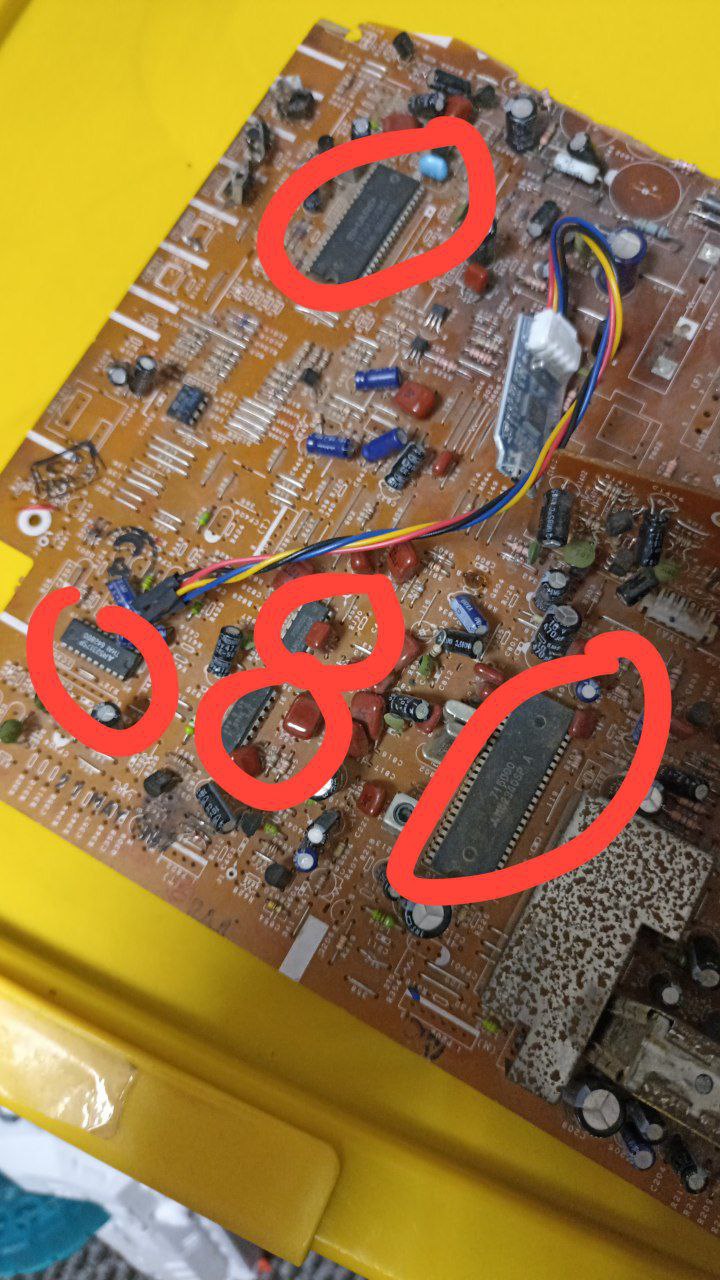

Я могу взять этот программатор и прошить какую-нибудь из микросхем под свои цели или их выкинуть можно
Xxx
Не знаю как ее проверить прозвонить
Vandal
Где то уже была эта картинка и вопрос. И уже ответили вразумительно...
Sergey
Это точно, антивирус в мобиле постоянно так из-за рут права.
Andrey

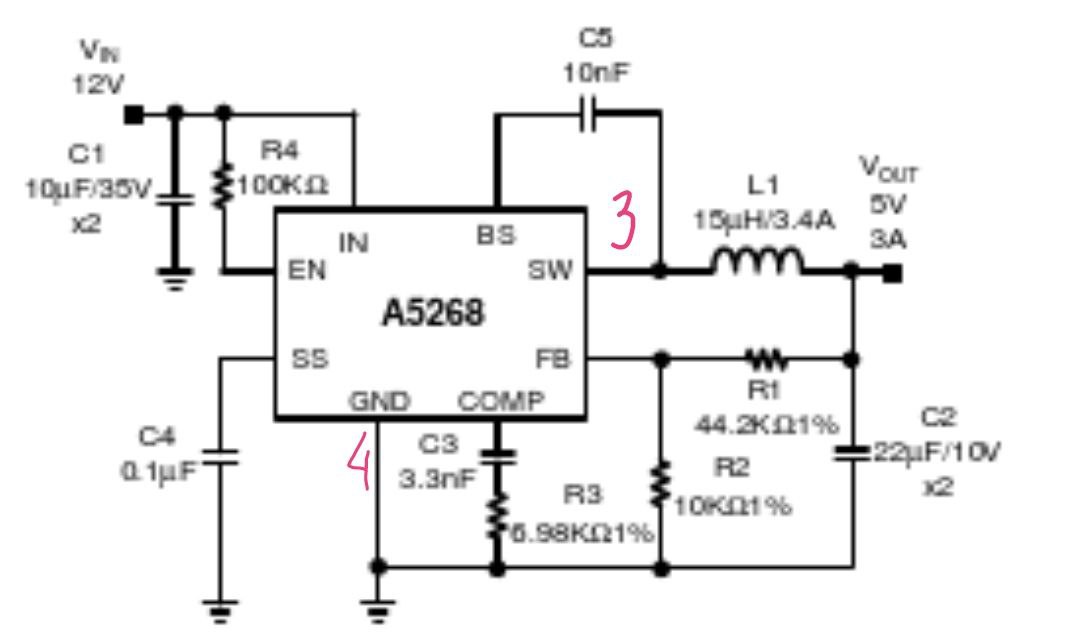

То есть у вас КЗ между 3 и 4 выводом микросхемы. Судя по даташиту 3 вывод - это выход микросхемы, значит надо искать дальше по схеме, что закорачивает это напряжение. Катушка тут ни причём, она и должна звониться, чтобы её проверить, нужен измеритель индуктивности.
Xxx
Спасибо, я нашел КЗ конденсатора У конденсатора с внешней стороны платы была маленькая точка и закорочены контакты Как только перепаял конденсатор, то на контактах микросхемы потенциальной КЗ ушло Я просто думал что катушка как то прогорела по плате и закоротила. Спасибо за Ваш ответ
Sergey
Конденсатор C2 надо проверить.
Xxx
Видимо это я и сделал?)
