Всем доброго времени суток, я выбираю потенциометр с номиналом 1ком. И не совсем понимаю где посмотреть минимальное его сопротивление, подскажите пожалуйста оно около 0 и где это вообще можно посмотреть. В даташите не нашёл если что
Всем доброго времени суток, я выбираю потенциометр с номиналом 1ком. И не совсем понимаю где посмотреть минимальное его сопротивление, подскажите пожалуйста оно около 0 и где это вообще можно посмотреть. В даташите не нашёл если что
Комментарии: 23
Kolodec
какой потенциометр?
Aleksandr

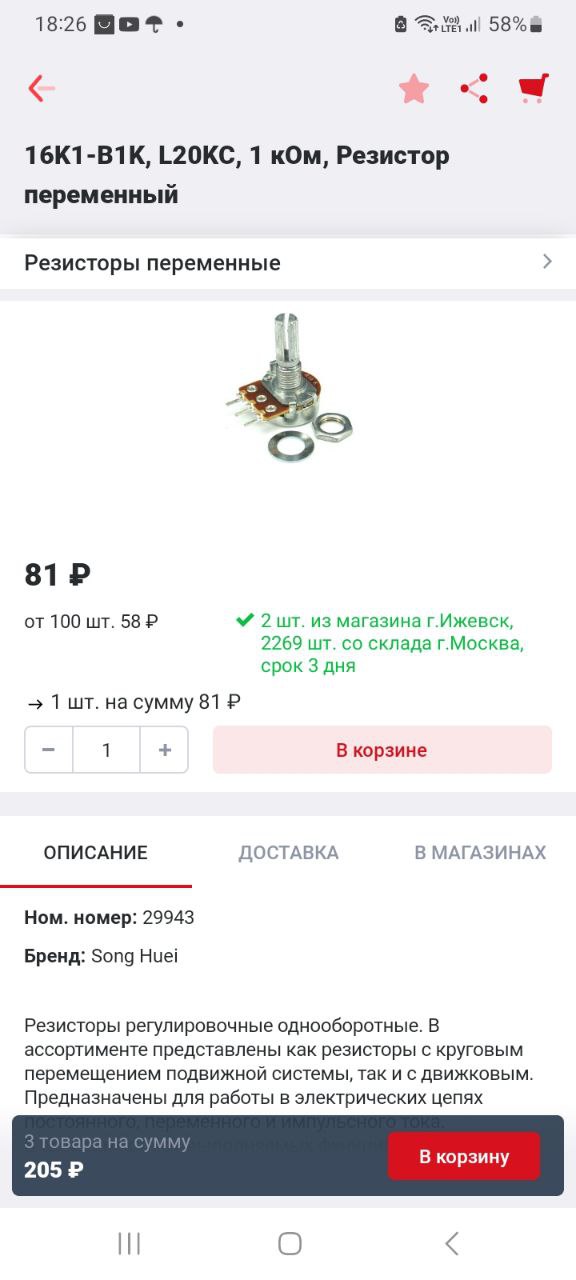

Ну такой вот
Danya
А в чем проблема взять сервотестер? Стоит на рублей 20 больше
Aleksandr
Проблема в том, что у меня ещё нет на руках потенциометра
Gotlib
Обычно от нуля и до указанного значения
Aleksandr
Спасибо)
Kolodec
так и оказалось, данный потенциометр работает в пределах от 0 до 10 кОм
Ayzek

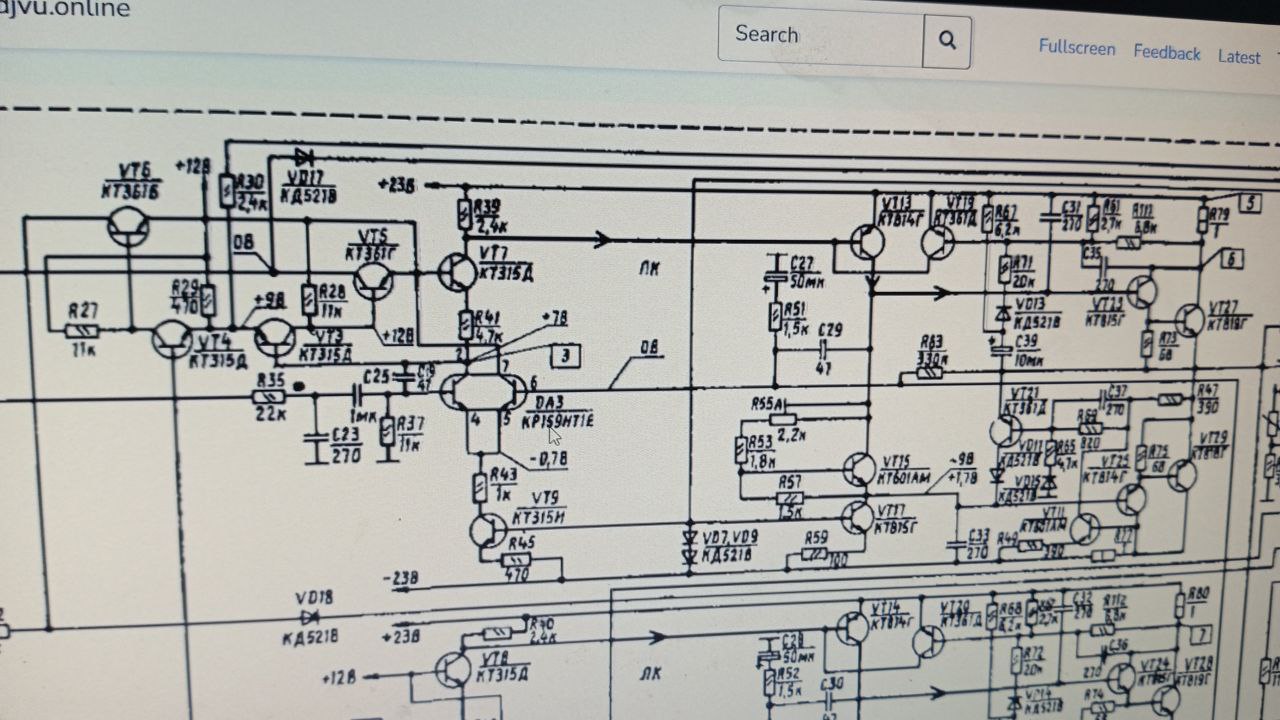

На 4 и 5 ножке da3 +1.1 вольт а по схеме должно быть -0.7 из за чего это может быть ?
Kolodec
резы мб? проверяли?
Andrey
Посмотри напряжение на базах транзисторов этой сборки. Справа там должно быть 0В, слева тоже через резистор R37 база должна сидеть на земле, то есть тоже 0В. А если так, то действительно, на эмитерах должно быть -0.7В.
Ayzek
Так же горит r79 и он быстро сгорает Можете написать порядковый номер транзисторов
Andrey
Сборка da3 - это два транзистора, я про неё говорю. Одна база справа - 6 вывод, слева - как-то не подписан вывод, подключен к R37. Схема смахивает на дифференциальный усилитель. Это скорее-всего сквозной ток через мощные транзисторы имеет место.
Andrey

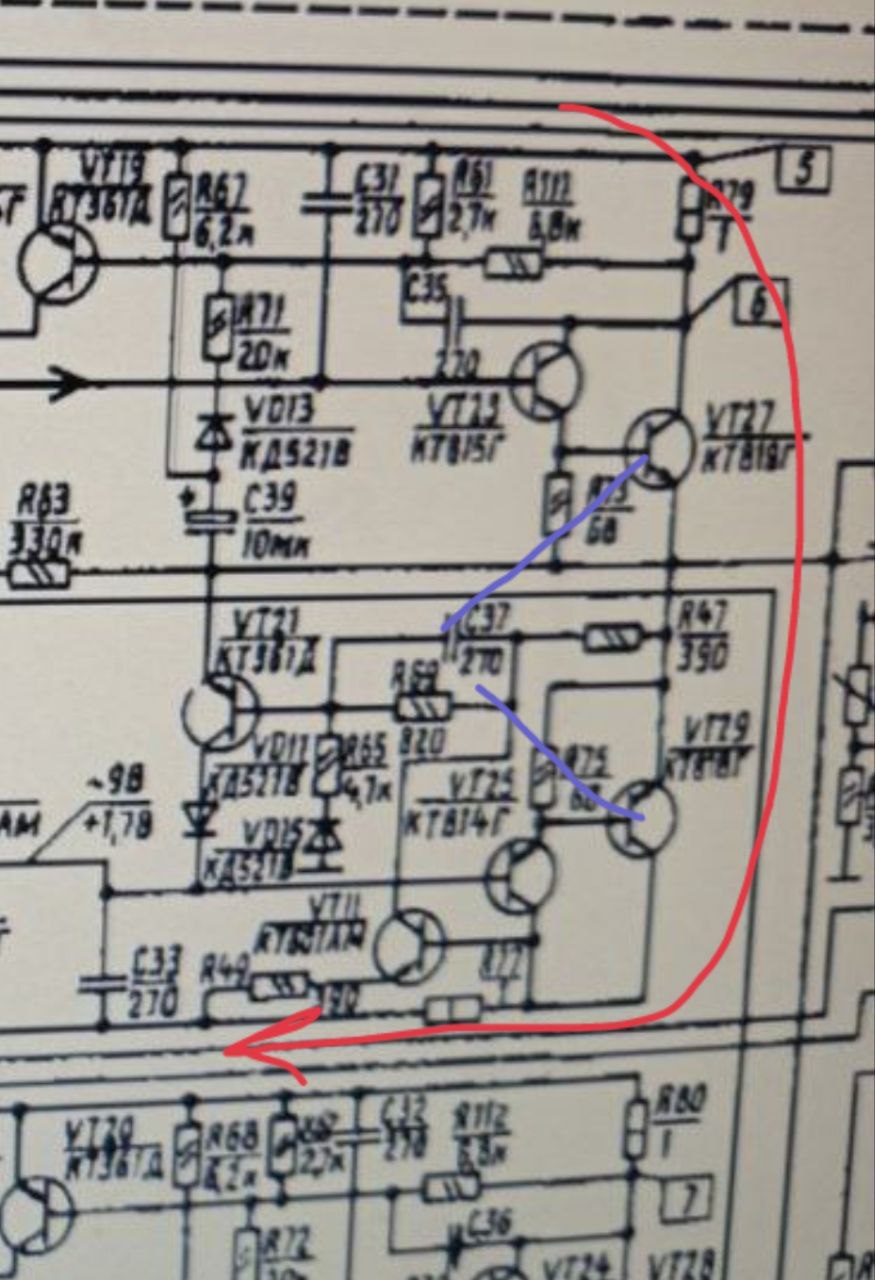

Если горят R77 и R79, значит течёт сквозной ток по цепи +23V - R79- Vt27- Vt29- R77- -23V. Либо какой-то транзистор ушел в кз, либо напряжение между базами этих транзисторов очень большое.
Karim
Нихера не понятно, но очень интересно
Ayzek
Могу объяснить проще если горят резисторы r77 и r79 то транзисторы vt27 и vt29 открыты либо пробиты
Ayzek

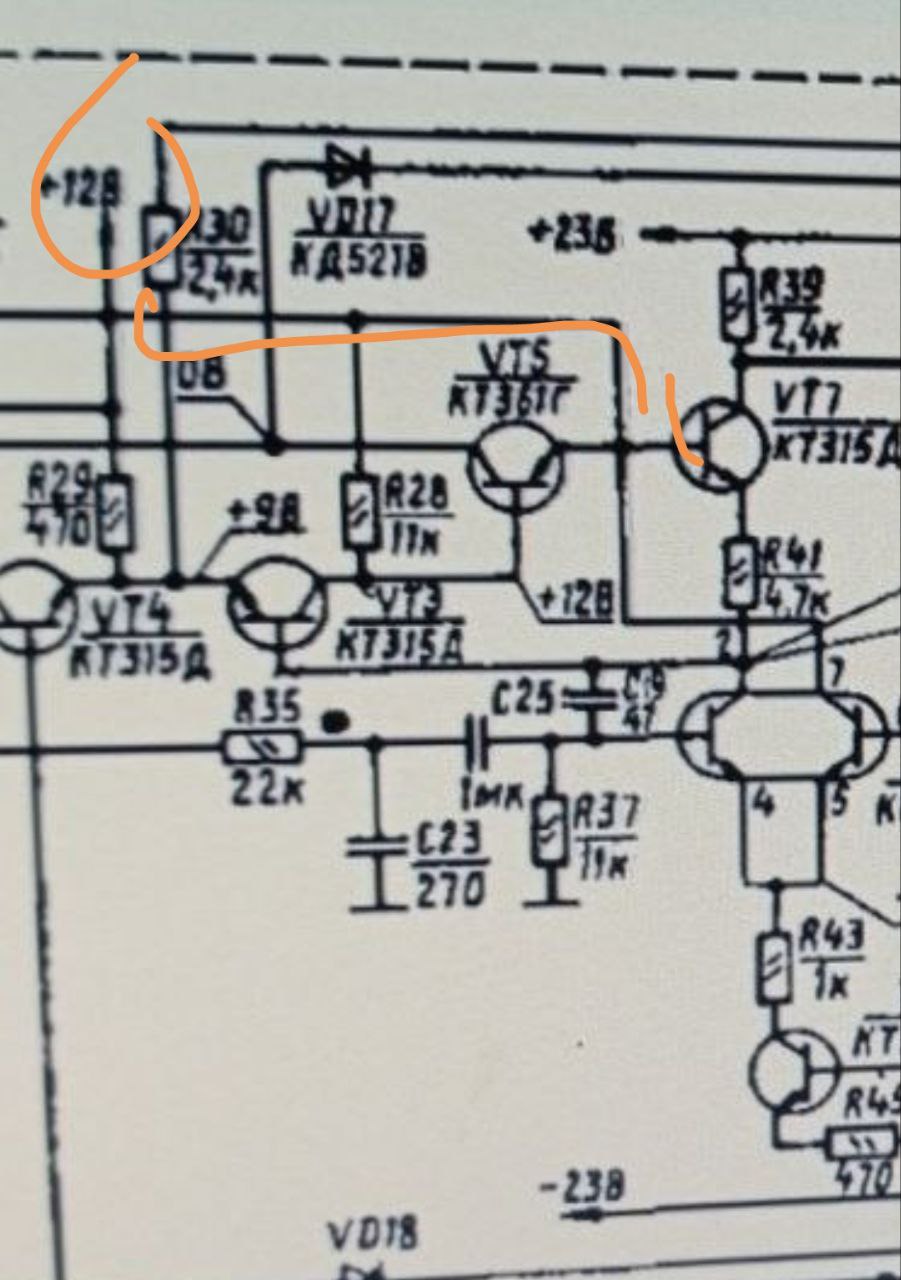

Я пошёл дальше по схеме на всех базах с vt3 по vt7 9 вольт
Andrey
На VT7 по схеме должно быть 12В. Там есть эти 12В?
Bulochka
они там везде, даже на выходе правого плеча диффа
Ayzek
UБэ 0.4 напряжение на базе 11 вольт
Ayzek
На выходе стабилизатора который понижает напряжение +11 и -11
Andrey
У тебя есть осциллограф? Ты можешь посмотреть сигнал ЗЧ на R39? Во вторых, ты так и не разобрался со сквозным током. Ты выбери какую-то одну проблему и постарайся её решить. Не надо решать всё сразу и кидаться из одного куска схемы в другой.
Zoog
ВОт на фига, если там проблема явно на постоянном токе.
Andrey
Он утверждает, что поменял сборку. Эта фига даст уверенность, что она работает как надо. Пусть учится пользоваться всем возможным инструментарием электронщика.
