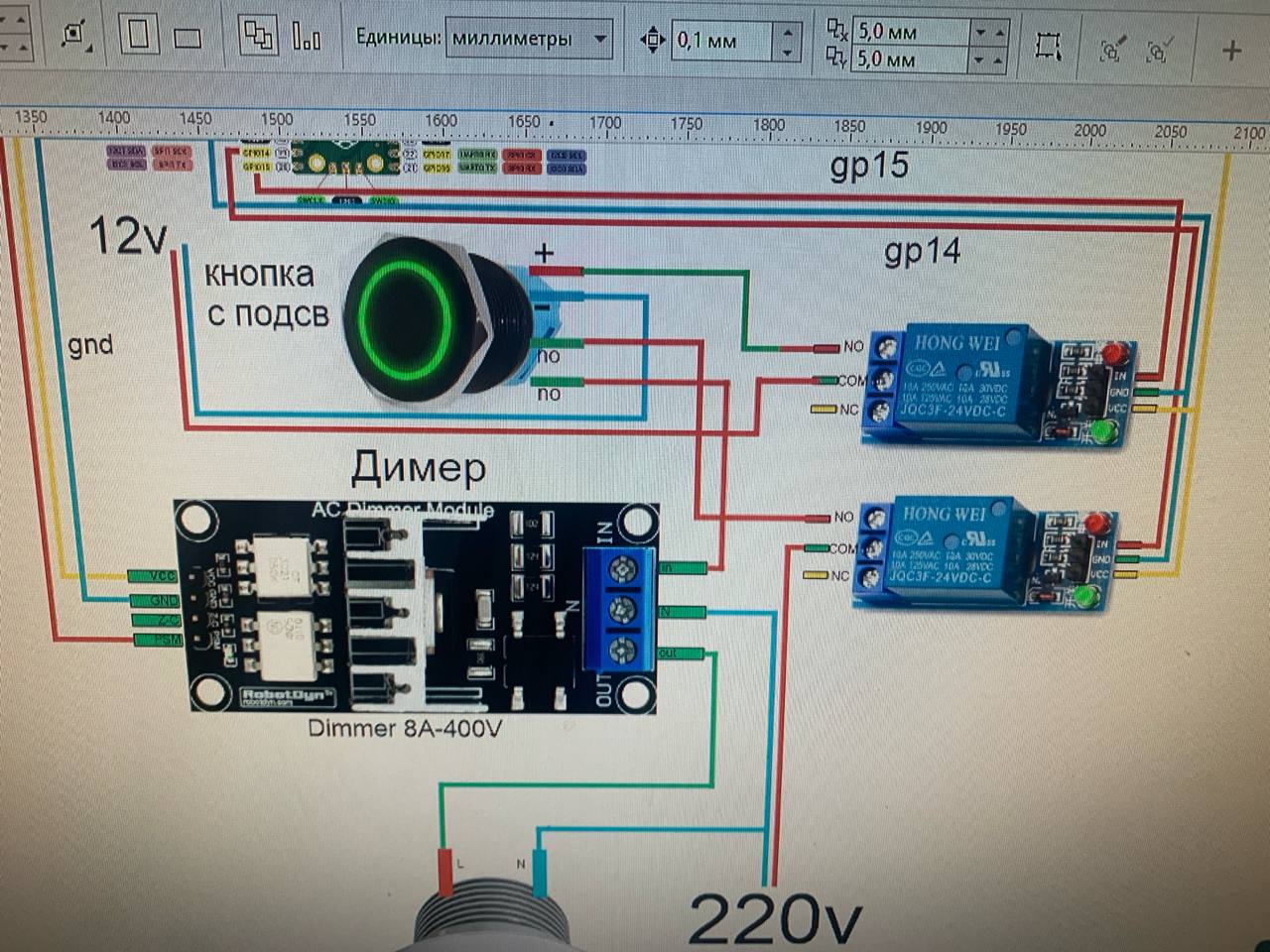

Добрый вечер, подскажите не могу понять куда подключить 2 no контакта кнопки, кнопка с 4мя контактами с подсветкой Или в целом ошибки Кнопка должна выключать софиты через реле, а подсветку кнопки должна выключать пико
Добрый вечер, подскажите не могу понять куда подключить 2 no контакта кнопки, кнопка с 4мя контактами с подсветкой Или в целом ошибки Кнопка должна выключать софиты через реле, а подсветку кнопки должна выключать пико
Комментарии: 21
Dietrich
кнопка с подсветкой = кнопка + подсветка. Т.е., два устройства в одном флаконе. Два контакта - это замыкание кнопки, два - подсветка.
Milf
Что с чем замыкать не могу понять, так то в целом понятно как устроено)
Dietrich
Если есть в схеме МК, то именно он и будет управлять реле. Т.е., контакт на кнопке будет опрашиваться МК, если кнопка нажата, МК будет замыкать или размыкать реле. Подсветка на кнопке - дело второе. Если нужно, чтобы кнопка подсвечивалась синхронно с софитами, то подсветка кнопки будет либо запитываться с МК, либо с линии, на которой висят софиты.
Milf
+ и - это подсветка питается 12v и управляется реле, а 2 no это включение и выкл софитов в моем случае как я понял, проверьте пожалуйста)
Dietrich
ээээ.... это целое реле - только для подсветки кнопки?
Milf
В точку 1 на подсветку 1 на софиты
Dietrich
убиццо!!
Milf
16канальное реле хочу заказать как раз 5 комнат 6 груп софитов и 6 кнопок с посветкой
Dietrich
так кнопка будет гореть синхронно с софитом (или группой), или же гореть постоянно (чтобы в темноте видно её было)?
Milf
Ну цель вообще такая: когда темно горит, когда кто-то дома горит, когда никого нет или спят выкл
Dietrich
ну, ясно. Я только не согласен с тем, что кнопку будет релюха обслуживать. Транзистора одного - вполне хватило бы.
Milf
Возможно, просто подумал что малина будет сама управлять этими кнопками)
Dietrich
А кнопка планируется одна или будет группа кнопок? она и будет. Только не через реле, а через транзистор. Реле тут - слишком громоздко и дорого.
Milf
На каждую команту 1 кнопка тоесть балкон кухня зал(2 штуки, левая и правая часть) коридор, санузел, это просто физическая кнопка вместо стандартных выключателей, так вообще мониторы сенсорные будут стоять дублировать систему и + еще несколько дублирующих систем В щитке поставлю всю систему там в целом ящик нужно чем то заполнить)
Dietrich
а ножек у МК на всё хватит?
Milf
А да там достаточно, 1 пико на 1 группу объектов Если в одной группе объектов больше чем пинов то еще + пико к этой группе) Ща пока всю систему сделаю еще 100500 раз напишу сюда
Dietrich
ну, тогда ещё много будет изменений. Те же кнопки - всё же в быту удобнее выключатели, это не прибор на столе.
Milf
А да я открыт для критики так что в процессе что то будет меняться я не против)
Dietrich
вот, подобные кнопки. Как обычный выключатель, только без фиксации. Есть и с подсветкой (например - для дверного звонка). Ну, и дизайн можно под комнату подобрать.
Viktor
А если нет никого дома и темно? Горит?
Milf
Нет
