Поясню: водолаз может находиться от оператора (этого прибора) на кабеле до 50-100м. Схема работы такая: по умолчанию оператор постоянно слушает водолаза. При необходимости, зажимаешь кнопку и водолаз слушает оператора. Отпускаешь кнопку - всё обратно. Такая незамысловатая схема общения. Начал проверять всё: микрофоны, гарнитуру, отдельные элементы, модули, провода, питание - всё, кажется ок. И тут замечаю, что при выкручивании переменного резистора (10кОм) на модуле усилителя водолаза (верхняя плата на TDA2030A) около 4кОм - пропадают любая связь и модуль Оператора (именно сама TDA2030) начинает люто греться. Возвращаешь громкость в ноль - всё ок, не греется, но и звука ноль соответственно. Штука в том, что такой эффект только с длинным кабелем. Сразу подумал, что дело в сопротивлении, которое создаётся кабелем, но оно ~3.5 Ома - точно такое же, как и у 6м "тестового" кабеля... Причём на другом конце нет гарнитуры даже. Тупо сам кабель пустой. В итоге всё работает, пока не подсоединяешь длинный кабель. Думал, может, потому что кабель в бухте - размотал, проверил - тоже самое. Да и это не должно влиять, т.к. по опыту работы знаю, что это не влияет на связь.
Комментарии: 88
Bulochka
лаваша в президенты, make anarchy unchanged again!!! нагрев, в основном, из-за падения напряжения, собственно, питания усилителя и далее вполне очевидные тонкости поднятия тока.... но, учитывая что используются весьма алиэкспрессные tda-шки - оно мертво от рождения, можешь тупо заменить сами tda на нормальные, 99% это причина и следствие в одном флаконе
Nikolay
Господа товарищи, подскажите, есть ли какой то датчик который отслеживает что за элемент/маркер поблизости с ним допустим приклеить к отвертке маркер X, к молотку маркер Y, и подносишь к датчику отвертку - датчик говорит "вижу маркер Х", подносишь молоток, он говорит "виду маркер Y" итд как датчик холла, только что бы разные маркеры считывал, а не просто все магниты уточнение - камеры не вариант, датчик должен быть спрятан в бутафории
Bulochka
и да, сопротивление, порой, даже в 1 ом может быть неожиданно значимо
Th0r
nfc, rfid
Nikolay
спасибо, буду гуглить, реально спасибо благодарю
Bulochka
есть один проект по NFC-сети, там отслеживаются тысячи, сотни тысяч объектов.... это очень взрослое и крайне хлопотное, особенно финансово.... других рациональных вариантов не выдумаю, пожалуй.... можно почерпнуть оттуда, гугли сам, если что, мне лень, очень
Aleksey
Да, понимаю, что эти микросхемы не ахти. Но так как качество звука hiend не нужно, подумал, что всё ок. Но если это реально такой шлак, можешь подсказать, чем заменить? Что считается нормальными?
Bulochka
да просто купи десяток, допустим в ЧиД, и перепаяй....
Aleksey
А, т.е. не аналоги какие-то, а такие же tda2030a, только не с али?
Bulochka
отбраковкой комплектуют модули https://www.chipdip.ru/product/tda2030al-tb5-t
Aleksey
Попробую завтра тогда заменить, и отпишусь о результатах
Argentina
это всё равно не решит проблему согласования нагрузки
Bulochka
ну а зачем велосипеды велосипедить.... не думаю что тут это играет такую роль просто эта хрень алишная почти всегда такая
Argentina
ну оно выступает в роли несогласованной антенны)
Mezzo
Ну а кто виноват, что он диаграммы Боде не юзает? А ответ кстати кроется не только в линии на выходе, но и в сопротивлении на входе Пионерия блять Срочно иди читать ХиХ, потом может и отпадет желание херню предлагать
Bulochka
спасибо, сенсей)
Mezzo
Дополнительно хз чо как в цепи ООС и как плата разведена, короче много всего разом. Но вход и выход первостепенны
Bulochka
обожаю когда маэстро снисходят до уселитилий с алика.... прям глаза открываются, резкость наводится, появляется сцена, напористость и пропадают гармонические искажения)
Mezzo
Да похер откуда он Ты даже не допёр, что стабильность тут зависит от сопротивления на входе? Это даже легко можно проанализировать, например в ltspice
Bulochka
согласен.... установить это причиной не пришло.... а вот как обстоятельство безумия отбракованной микрухи - пришло.... век живи, век учись, ещё раз спасибо сенсей)
Ilya
Предлагаю тебе ник Нагиса сметанка. Как тебе?
Indzeec
а зачем водолазу по кабелю общаться если можно по беспровожу?
Mezzo
И по какому это беспроводу?
Indzeec
блютуз
Mezzo
В попе туз
Indzeec
а дама?
Mezzo
Попу порвало рамой
Indzeec
под водой радиомодули не работают?
Bulochka
прекрасно работают
Indzeec
а зачем тогда по кабелю переговорное устройство
Mezzo
Чтобы спалить водолаза сгоревшим усилителем
Indzeec
ооо, новый вид казни
Doktor
там запасные есть;)
Mezzo
Почитай про поглощение радиоволн в воде
Indzeec
2.4 гигогерц знаю, остальные частоты всё ещё доступны
Alexandr
Да нихрена там не работает, только низкие частоты и соответственно дурные антенны
Indzeec
ну так а кабель как будто типо ок?
Alexandr
Варианты? Медь/оптика/пойти нахрен
Novichok
Лучше чем в воздухе
Aleksey
Есть гидроакустика. Но кабель надёжнее и проще обслуживать. Через воду не проходит сигнал
Elektrougli
если водолаз потеряет кабель - это смерть, давайте все же без кабелей
Plank
Это если он потеряет акваланг
Doktor
и мозг
Elektrougli
сценариев много, однако тащить за собой кабель такое
Plank
Общем то да. Крайне ограниченное применение
Indzeec
или запутается в нём
Mezzo
Тупо возбуд поймал.
Argentina
Автогенератор наше всё
Aleksey
теперь понятно, о чём ты говорил только, как я понял, чтобы ачх замерить и увидеть нужен осциллограф, которого у меня дома подавно нет, да и знакомых с ним тоже
Mezzo
Нет, нужно диаграмму Боде строить Без ФЧХ АЧХ бесполезно
Andrey
Я правильно понимаю, что по такой схеме к водолазу 6- жильный кабель идёт? 2 питания, 2 микрофон, 2 от УЗЧ.
Aleksey

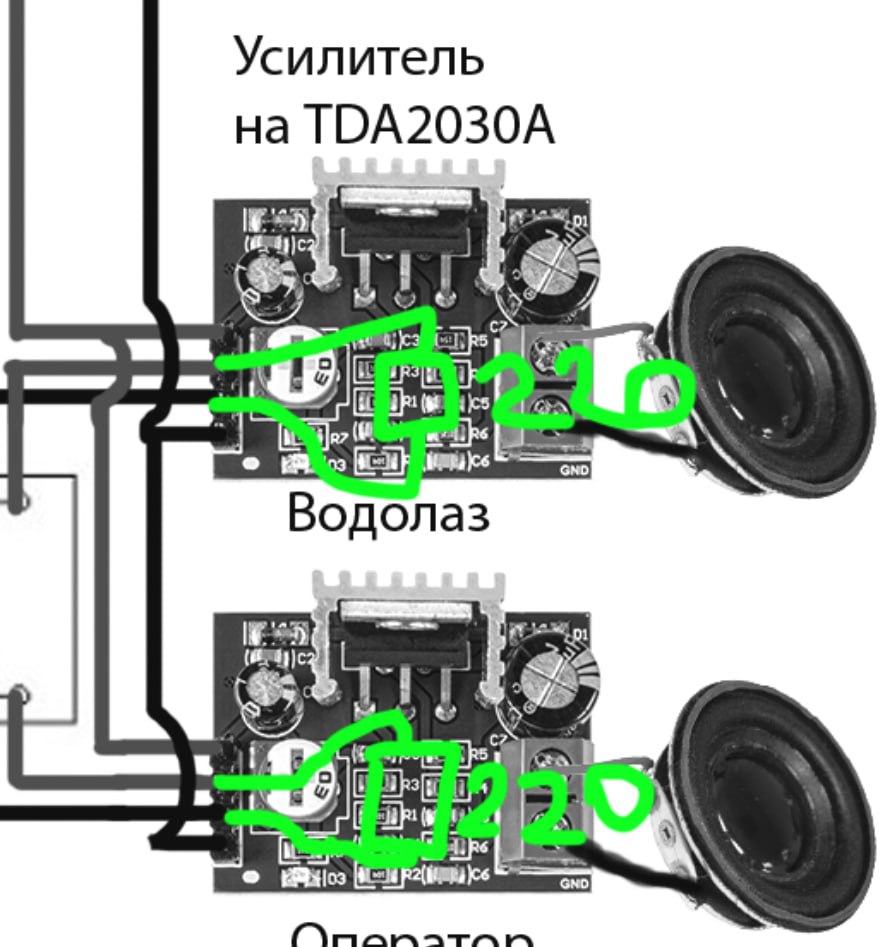

к водолазу идёт от 2 до 4 жил, если говорим только о связи и свете (+ и - связи, + и - освещения). Если видео ещё или доп. оборудование, то может больше. Народ, спасибо, вопрос решён! Андрей был прав, судя по всему подпаял вот так резисторы - проблема ушла моментально
Bulochka
дьявол кроется в деталях....
Andrey
Первым причину указал https://t.me/ru_arduino/2206453 Я только постарался понятней изъясняться.
Mezzo
Тут 1к хватило бы точно. Но лучше потенциометры менять
Aleksey
я оставил на 10ком, только перепаял на другой форм-фактор, так как они на корпус выведены
Mezzo
Толку от них, если ты их зашунтировал 220ом? Но вот проблему с высоким импедансом на входе ты не убрал ... Просто заменить на 1к пот и всё После этого проверить систему на стабильность
