Комментарии: 59
Alexandr
при перекачке заряда тоже будет разряд одного акб и заряд второго
Neuro
только до выравнивания напряжений и оч малым током кстати
Alexandr
контроллер заряда внутри тоже прекратит заряд по достижении порога
Neuro
так там порог совсем разряженый акб это гробит акб зачем мне 25% аккума ноута и 100% телефона в конце дня если можно по 50-60% обоих
Alexandr
тогда колхозить, пара P-мосфетов, посреди конденсатор, и что-то делающее ШИМ с дедтаймом для коммутации хотя не пара у тебя самого есть идеи как это сделать?
Neuro
так я и озвучил сразу: балансировкой (уравниванием) через конденсатор вопрос в том какой контроллер подойдёт, мб 7660
Alexandr
там его взяли тупо ради умножителя для заряда последовательно соединенных банок и "балансировка" там несколько суток шла, т.к. это нихрена не балансировка у вас же надо на лету перебрасывать хорошую мощность, что бы вся процедура имела смысл
Neuro
не знаю чё это, вроде проще всего заряжать кондёр и разряжать на другом аккуме…
Alexandr

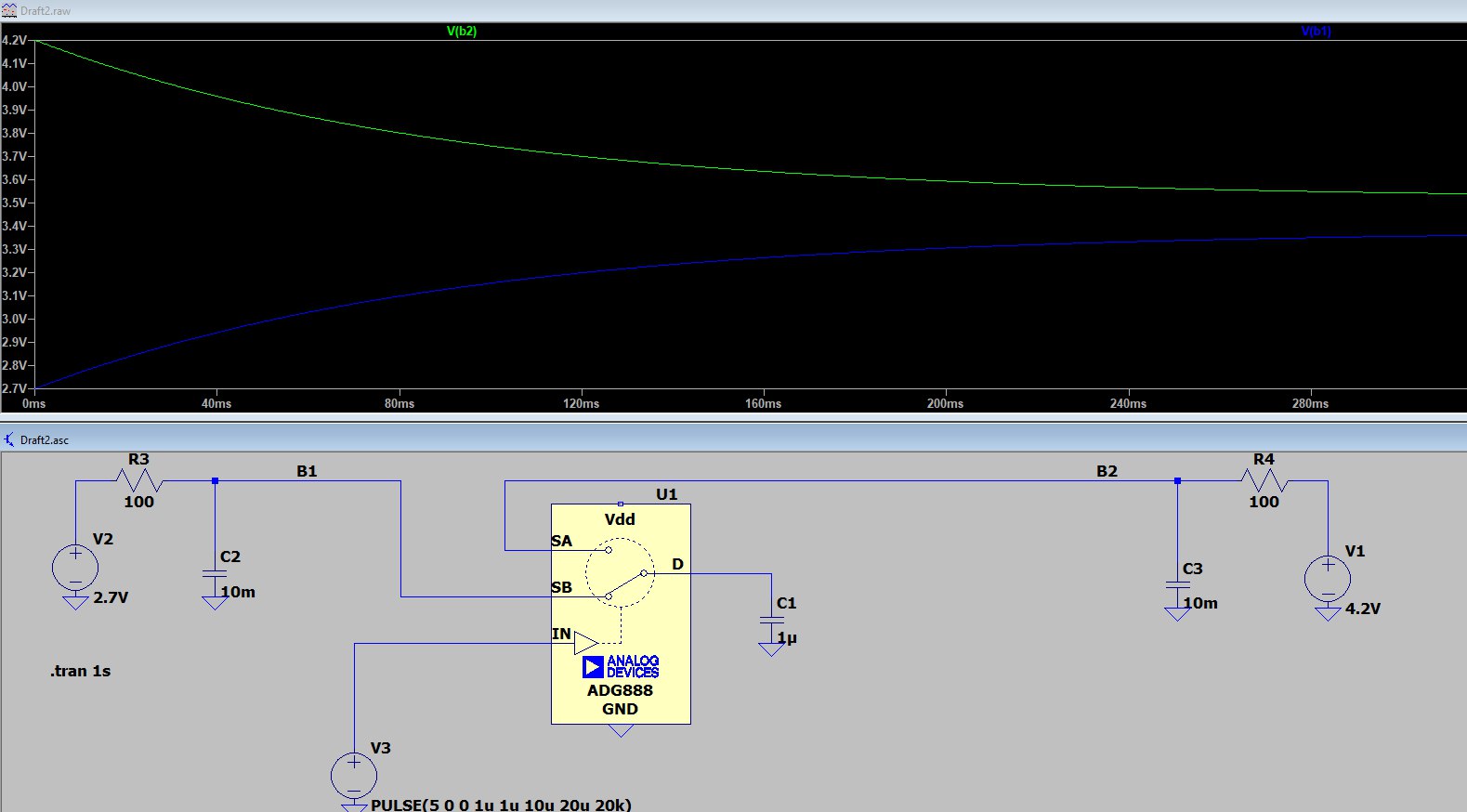

BL1555 несколько в параллель для увеличения токовой нагрузки примерно в такую херню мультиплексор с минимально возможным открытым сопротивлением на вход любое тактирование - это будет частота коммутации, например 50 кГц BL1555MM / CN BELL по 8 руб/шт в параллель штук 5-10, что бы Rdson уменьшить и вперед колхозить :) кстати да, похрен же, как соединять ETA3000 и один сверху второй снизу цеплять
Argentina

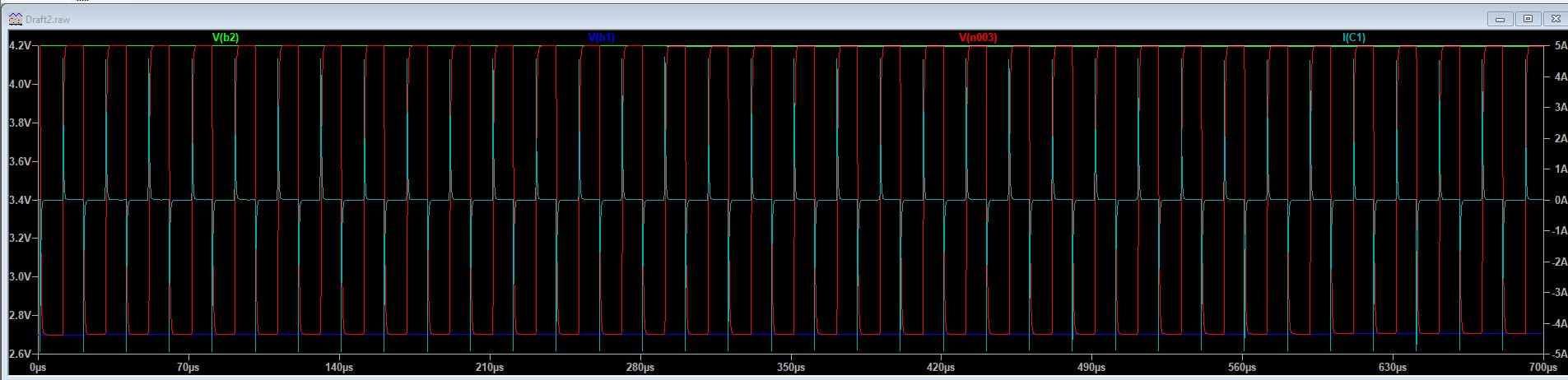

А покажите осциллограмму тока истока
Neuro
что он делает?
Alexandr
ток в конденсаторном баласире печальный и ограничен Rds и ESR :) переключатель аналоговый
Neuro
засчёт чего?
Alexandr

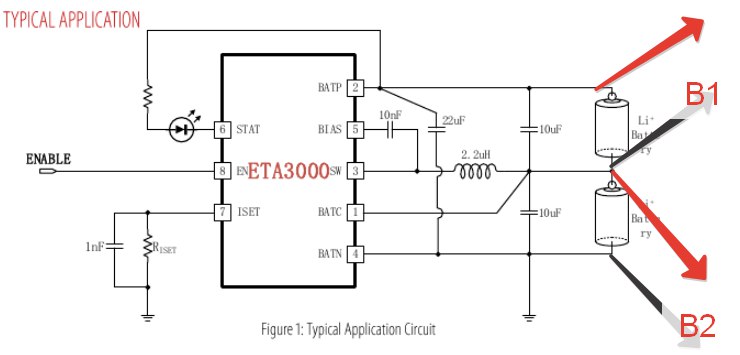

внутри обычно jfet транзисторы стоят но я чет затупил, нам земли не надо же объединять берем обычный 2S балансир и чилим тут и ток ограничен и сам отключится при +- похожем напряжении банок только пердохранители поставить со стороны акб лучше
Neuro
это индуктивный?
Alexandr
да
Neuro
на схеме
Alexandr
но так лучше, там задаётся ток резистором ISET
Neuro
и как переделать в конденсаторный
Alexandr
а зачем конденсатор?
Neuro
индуктивный не вравнивает заряд до конца и эффективность меньше
Alexandr
а долбить аккумы токами КЗ эффективнее, да) у дросселя esr крайне мал, там потерь почти не будет
Neuro
конденсатор не столь велик чтоб туда ток кз шёл
Alexandr
там все потерь идут от ключей + коммутационные потери, то что будет разброс 50 мВ для ваших целей вообще насрать
Neuro
что за ключи?
Alexandr
транзисторы внутри микрух, которые коммутируют собственно там для этого дорогие полимерные конденсаторы ставят, что бы токи держали конские
Neuro
как я понимаю, индуктивный не балансирует до конца потому что индукция не даёт вольтаж акб, а кондёр принимает вольтаж акб
Alexandr
просто это бессмысленно там милливольты ловить
Neuro
где "там"? а
Alexandr
балансировка нужна, что бы не ушли одни банки ниже 2.7, когда на остальных по 3.2 В еще, например и перекачка между соседями решает этот вопрос, 50 мВ погоды не сделает
Neuro
так разница напряжений индуктивной балансировки не несколько милливольт, а 50 где-то минимум
Alexandr
и это пофиг
Neuro
помоему много для соединения акб в параллель
Alexandr
вам не нужна параллель
Neuro
весь смысл же в параллели (в объединении акб)
Alexandr
последовательное соединение и ,балансир будет 0.5-1А перекидывать по мере необходимости из более заряженой в менее заряженную https://aliexpress.ru/item/1005007121981567.html
Spanish
Очищенные ссылки от Alexandr Gusev: * https://aliexpress.com/item/1005007121981567.html
Alexandr
на конденсаторных посмотрите токи, оно больше для здоровенных сборок, а не мелкого говна. И ток покоя 12 мА))) и повторюсь, нет смысла ловить десятки мВ (хотя, конечно, в первую очередь нет смысла заниматься этим колхозом )
Indzeec
естли кнопка подкоючена к МК по проводу 30 см и есть подтяжка у пина то всё ок или чёта ещё ставить надо чтоб сигналы с нибиру не ловила?
Alexandr
зависит от величины подтяжки и что там рядом работает
Indzeec
а что ставить если будут помехи?
Alexandr
в идеале глянуть форму осцилом. Может RC фильтр, может экранировать, может просто программно обработать
Indzeec
хм, ну я просто читаю высокое напряжение на пине иль нет, мне полуяается ничо ставить не надо?
Alexandr
есть подозрения на наводки? там рядом что-то есть такое? вообще 30 см это немного у кнопки больше будет беды от дребезга контактов
Indzeec
не, радом ничо нет, устройство предназначено для использлвания в жилых помещениях
Alexandr
а управляет кто? ардуина может сама от пылесоса рядом и без наводок на кнопки с ума сойти :) вообще по даташиту 30 обещают
Indzeec
ну без всяких индуктивных штук поблизости
Neuro
ок, а как переключить 2s в параллель потом? при отключении балансировки
Alexandr
не требуется данные надо передавать с одного телефона в другой, что хотим объединить земли? если нет, то и объединять акб нет смысла как выше кидал, один цепляем сверху, второй снизу микруха сама измеряет напряжения и будет гнать из того, где выше, туда, где меньше напряжение с отсечкой по перезаряду/переразряду соответственно хватит чего-то такого https://aliexpress.ru/item/1005006988487095.html использовать его как 2S
Spanish
Очищенные ссылки от Alexandr Gusev: * https://aliexpress.com/item/1005006988487095.html
Neuro
не требуется балансировка. когда достигнуто равенство
Alexandr
если цель просто эффективно высасывать заряд, то идеальное равенство ничего не даст
Neuro
я говорю после выравнивания
Alexandr
тут не очень улавливаю мысль
Neuro
отключаем балансир, коммутируем + к +, – к – у акбшек
Alexandr
а зачем? просто работать с соединением, через балансир он потребляет 12 мкА в простое, то есть ниочём, а как увидит разницу больше 30 мВ, то сам накачает заряд туда, где меньше
Neuro
потому что он не нужен и имеет потребление так простоя не будет, ведь телефон сажает один акб
Argentina
Так это же не токовая бня.
Alexandr
вообще можно сильно запараллелить аналоговый мультиплексор и дать ему на вход прямоугольники)
