Добрый день! Дано :кабель саморег, 2 куска. Один запитан 3*1.5, второй 3*2.5, АВ 10 и 16 соответственно. При нормальной работе потребление до 7А, но при включении в морозы пусковой достигает 40А и более (кратковременно), но этого хватает чтобы АВ отработали. Вопрос: что делать?
Комментарии: 126
Werevolf555
а ВТХ какая В С
Vadim
Пусковой — по одному кабелю, или по обоим в сумме?
Roman
По каждому
Vadim
Тогда простая смена АВ не поможет, они не из-за ЭМ-расцепителя отрабатывают, это биметаллическая пластина успевает прогреться. Вам нужна тогда защита как для электродвигателя.
Roman
Это понятно Что можно поставить на дин рейку в стандартный щит?
Viktor
Авитологи возродились из 22-го года
Vadim
Я не особо в теме. Если бы мне надо было, пошёл бы гулять по каталогам Chint, IEK и иже с ними, на тему тепловой защиты двигателя.
Dmitrijko
Ставить D. Либо автомат без бипластины
Vadim
Это тоже, но тепловая защита нужна
Dmitrijko

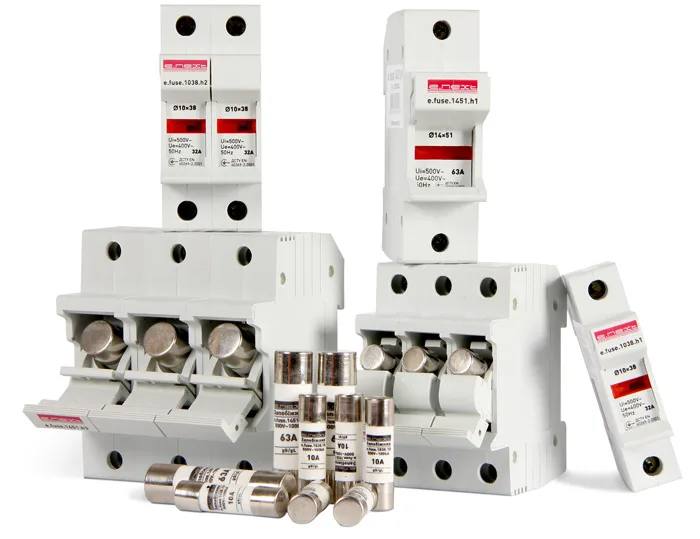

Тогда как вариант плавкую вставку. Но что там с втх будет - как бог положит. Типа такого.
Vadim
Потому и говорю, что теплушку надо ставить. А не испытывать судьбу. :-)
Vadim
Там может стоят элементарный
ТДМ, который не держит заявленные характеристики. А вы уже защиту двигателя проектируете)Dmitrijko
Ну ок. Теплушку. На сколько ампер её крутить?)
Viktor
Для саморега с пусковым 40-50 ампер лучше ставить С25 автомат. Ничего страшного, что 2.5мм2. Не поможет
Dmitrijko
Удивляет то что 4 кратный ток в моменте вышибает.
Deniska
Кто то шарит за тиристорное управление двигателем? Имеем: 6 выводов из станка чпу древнего и двигатель асинхронник
Viktor
ЧПУ на тиристорах? Не на транзисторах?
Deniska

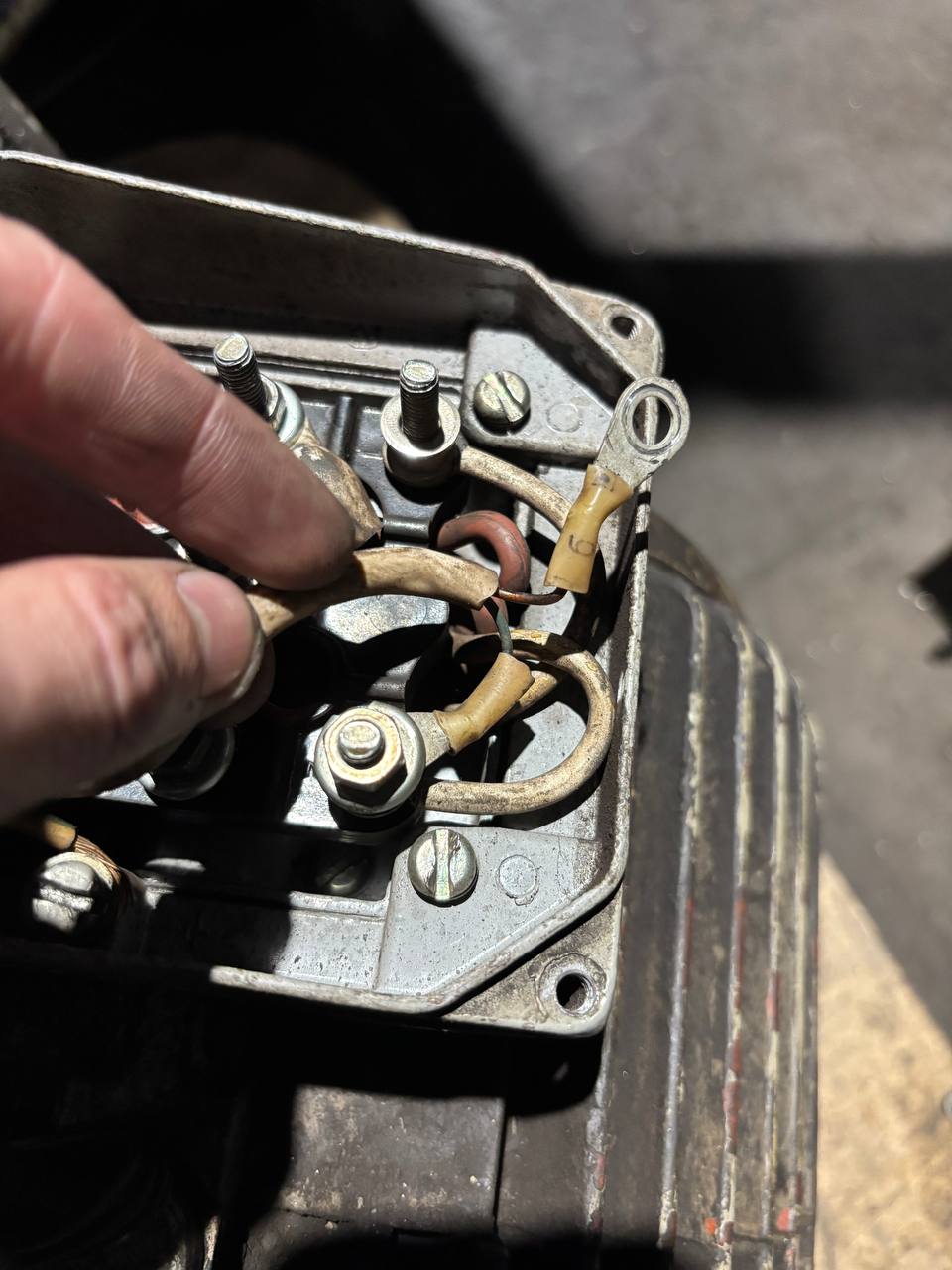

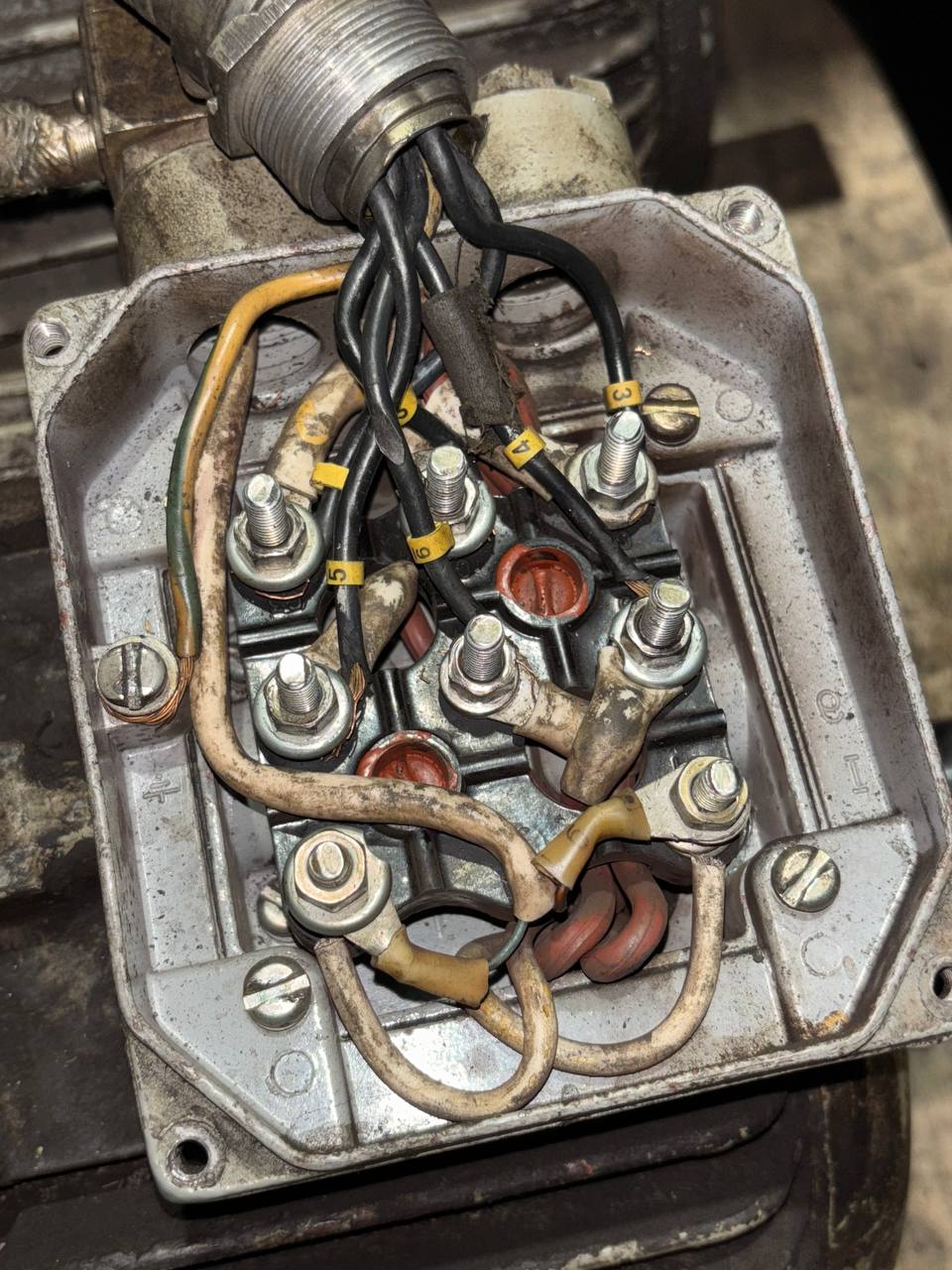

Возможно, там стоит плата. Суть вопроса: 6 выводов Нужно подключить к двигателю
Viktor
Как видишь, не в моменте
Dmitrijko
Ага. Увидел.
Maks
А если ограничитель пусковых токов?
Valentin

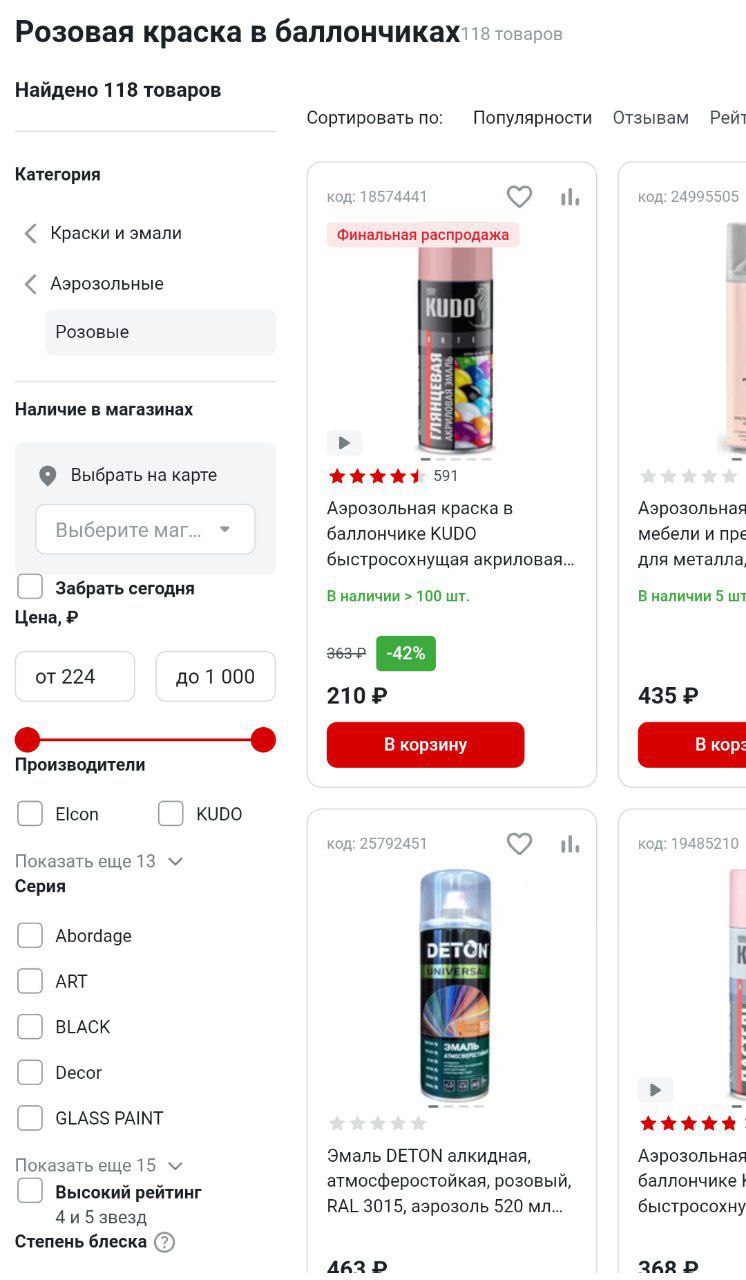

Так шо да . Перекрашивайте шины в щитах с ЖЗК на кчс
Dmitrijko

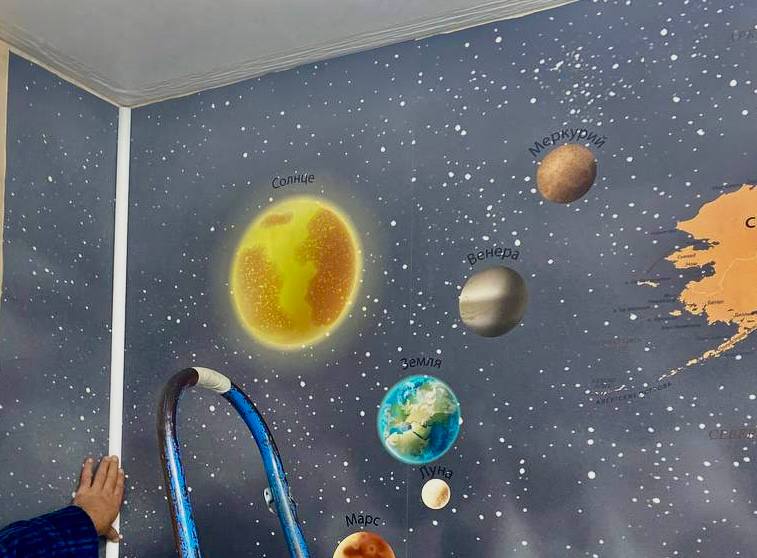

Это все хуйня, как мне состыковать фото обои с обоями. Фото во всю стену. Предлагали.
Viktor
В Казахстане ситуация наоборот, у них там хоть и ГОСТы все как у нас, но ПУЭ для электриков выше всего, поэтому там 220 и ЖЗК в теме
Sophos
У меня так, симметрично углы Написал на гос услуги, хай фиксят
Viktor
Они то тут причем)))
Sophos
А хз, мне здоровенная хреновина железная в голову прилетела, когда деревья обрезал, а то уже на проводов лезли, телефонка так вообще вросла... А дома доча скушала мозг. Мне надо до кого то... Ну ты понял Но вы няшные тут, потому переключился на других
Rus
Лишний кусок этот
Viktor
Ты это, сразу в рос стандарт пиши, еби всех, я только за.
Sophos
С удовольствием, есть номер? Я и позвоню
Sophos
Мне ответили официально
Viktor
И че?) Вода, все равно, косяк то налицо)
Sophos
Ага, но! В срачах надо использовать новый ГОСТ, а не старый Так 230+-10% норма, а не 220
Valentin
И сниться нам не рокот космодрома....ещё не хватает натяжного потолка звёздного неба с подсветка звёзд и летящих комет
Rus
Бросай торчать Валюша
Sophos
Ненавижу натяжные потолки прост
Vedagorrr
Вы про ЖК «Селигер Сити»?
Sophos
Я про тряпку над головой, до которой прикоснуться нельзя и сквозняков боится и любой ремонт это к замене и вообще. Не люблю
Maks
Колхозники)
Sophos
О да, кирпичная стена с обосраным бомжом и фаллос вместо стула гораздо лучше. Это же лофт хотя по честному, я поклонник скандинавского минимализма, но тут меня особо не спрашивали о зотелках. Я только цветовую гамму смог выбить
Vedagorrr
И ещё коты там ходят)
Maks
Почему? Конечно при большой площади лучше гкл, что бы стыков не было, и больше выбор светильников, в остальном хз)
Dmitrijko
Я хз. С плинтусом по типу рамки гемора до хрена.
Viktor
Тю блин. Да оставь так
Rus
Я бы убрал
Dmitrijko
Да ну, хунта какая то.
Sophos
А, так ты зачем завернул?
Dmitrijko
Стены для такого света нужны почти в идеале. Я херовый штукатур) Излишки. Не обрезано еще.
Sophos
Гкл форева
Vadim
Начните с метража саморегулируемых и мощности. В итоге, какой автомат выключается и через какое время?
Viktor
АВ отрабатывают моментально?
Roman
Нет. Ток успевает упасть до 30-25А и потом он отрабатывает
Viktor
Ставьте С25
Roman
Это самое простое решение, но стоимость дома перевалила за 30 млн., поэтому надо что-то нормальное
Viktor
Чем С25 ненормальное решение?)
Roman
При КЗ он при скольки отработает?
Viktor
Ага, еще и гармоников лишних там не хватало)) От 125 до 250А
Dmitrijko
Гулять так гулять.
Vadim
Там один из кабелей 1,5мм²
Viktor
Ну тому соответственно С16
Vadim
Как вариант... Можно тогда даже проверить сразу, поможет или нет, перекоммутировав самогрей, который под 10А АВ сейчас, под имеющийся C16...
Viktor
Показывать не будешь?) Наощупь помогать тебе?)) Месье не хочет так, месье хочет гламурно
Vadim
Не вижу принципиальных проблем:
Deniska

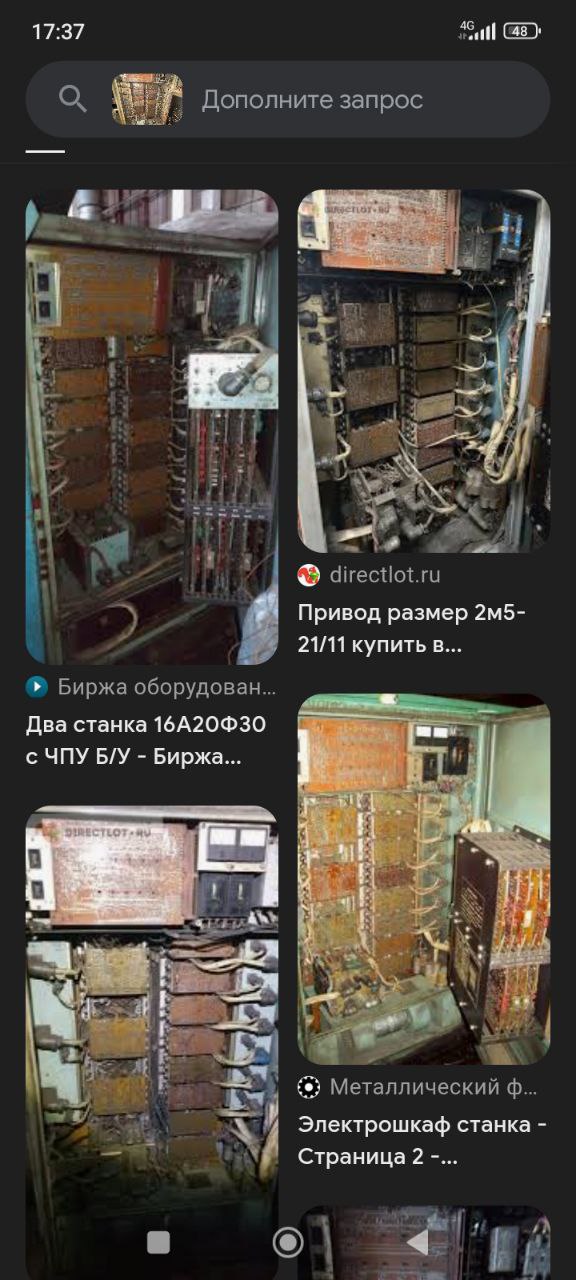

Древний мамонт
Viktor

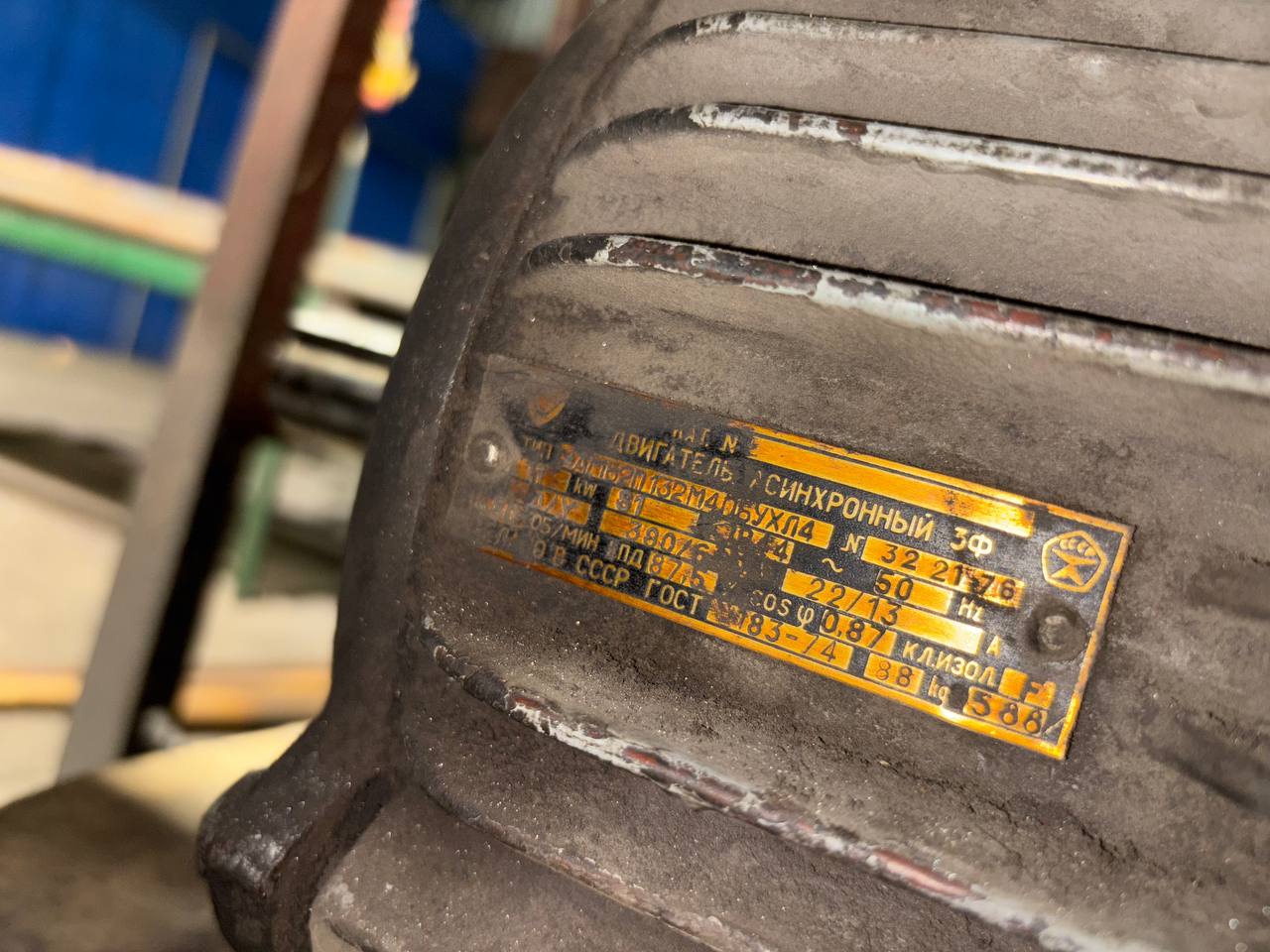

Шильдик двигателя покажи
Viktor
Схемы есть у мамонта?
Deniska
Были бы, я бы уже нахуевертил
Vladislav
А щильдики хотяб?
Deniska
Ща
Viktor
А мы типа щас без схем нахуевертим дистанционно?)
Dmitrijko
Лехко! Провод 2 к выводу д! Все заработает.
Deniska
Нет конечно
Viktor
Аа Почистить и сфоткать еще раз низя?) Тип сможешь написать?
Viktor

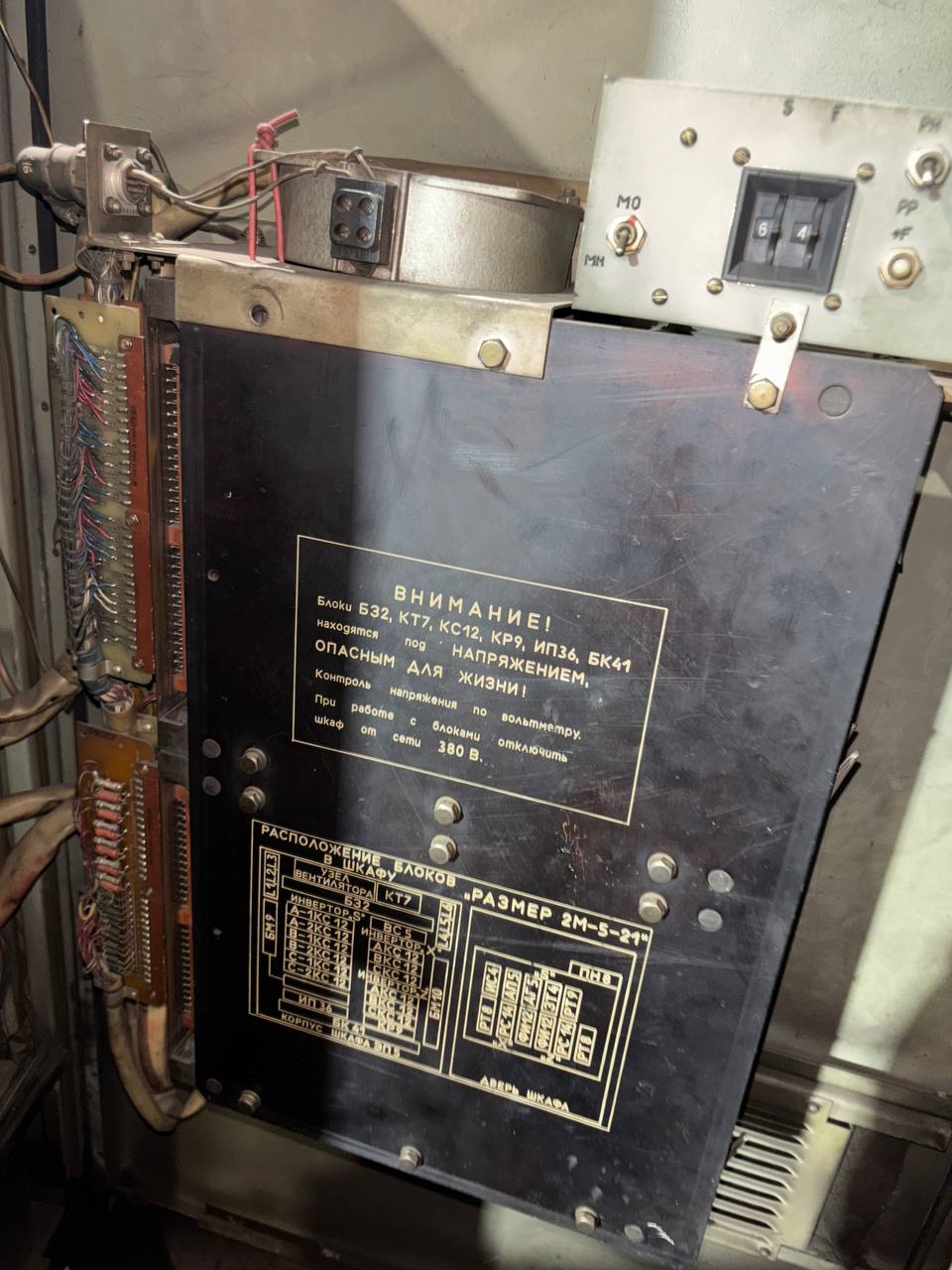

позисторы. температура холодно там чтоли? обычно когда тепло, они показывают около 200 Ом https://stanki-katalog.ru/sprav_2m5_21.htm в общем там все схемы, хуеверть теперь))
Deniska
Спасибо
Dmitrijko
Нам нужен плавный пуск!
Viktor
Разделяй тогда грейку на два куска. И тяни две цепи))
Sash
Я ставил характеристику D помогло
Viktor
Это поможет только если выбивает моментально.
Sash
Нет. Поможет если пусковой ток не больше номинала х 5 крат. То есть 16х5 = 80а. Хотя и с С должен работать по идее на 40а пусковом
Deniska

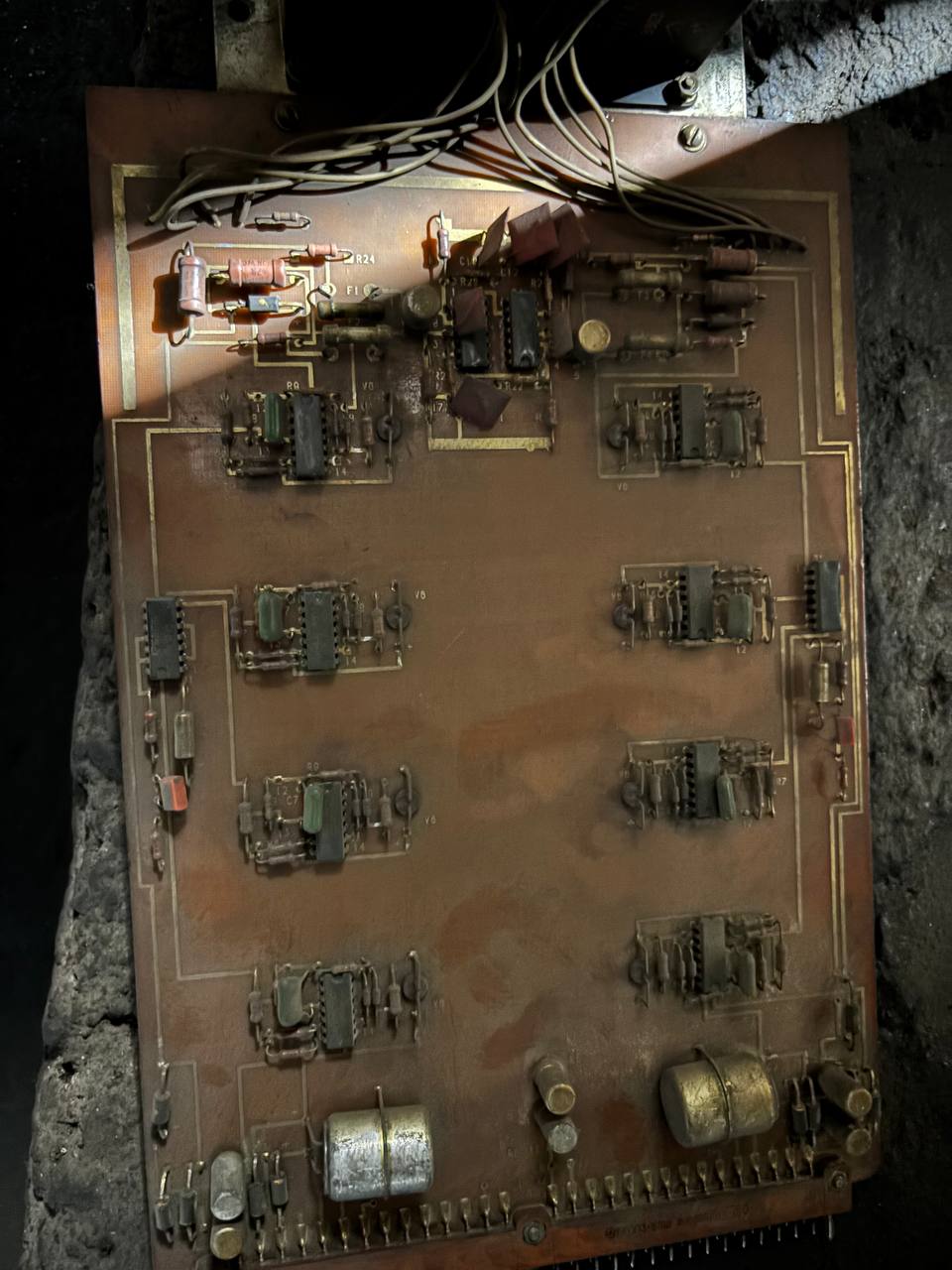

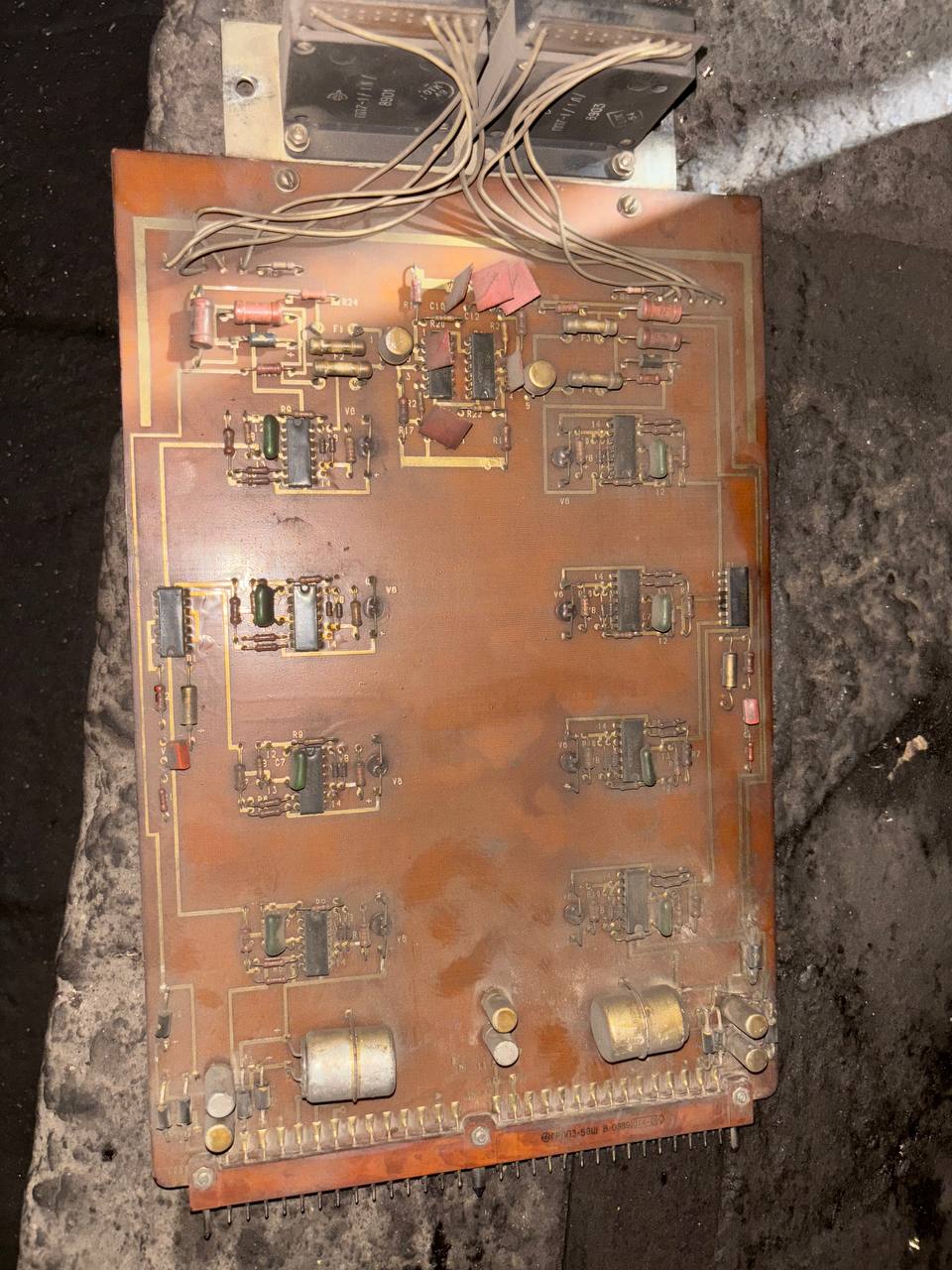

Все через платы
Viktor
Схера ли?))
Sash
С того самого)
Viktor
Замерь говорю сопротивление, чтобы понять, что это за датчик С чего он должен срабатывать моментально от 2.5кратных токов?)
Deniska
486 Ом
Vladislav
Атоматы защиты двигателя не дорогие
Deniska
ЧПУ, обороты делаешь какие нужны
Dmitrijko
Мотор то как зовут?
Vladislav
https://www.vseinstrumenti.ru/category/avtomaty-zaschity-dvigatelya-motor-avtomaty-6489/
Vladislav
https://www.vseinstrumenti.ru/product/motor-avtomat-ekf-6-10a-apd32-apd2-6-10-985010/
Lemon
Как вариант попробовать подключить их через термисторы, и шунтировать затем с выдержкой времени контактором. Либо запуск кабелей последовательно, потом переключение на параллельную схему
Viktor
Найдешь термисторы, которые столько выдержат?)) Термистор нагреется моментально, а пусковые у саморега падают медленно
Lemon
Да знаю. У нас стоят на заслонках, рабочий ток около 13, автомат на 20
