Приветствую! Помогите в схеме и оборудование пожалуйста! Добрый день! Очень нужна схема (как подключить )и оборудовании. Задача в гараже: При входе в гараж из дома нужно поставить две кнопки или выключателя, (проходных). Первый включает вентиляцию на определенное время на 10 минут и выключается, когда уезжает человек, а второй принудительный, когда сам решает когда вкл-выкл.
Комментарии: 38
Viktor
Какая помощь нужна? Покажите что уже сами нарисовали
Sophos
Тебе реле попроще надо. Один выключатель ставишь как обычно, второй с циклическим реле параллельно первому выключателю
Sergey
Пример есть? Типа EKF rt-sba ?
Sophos

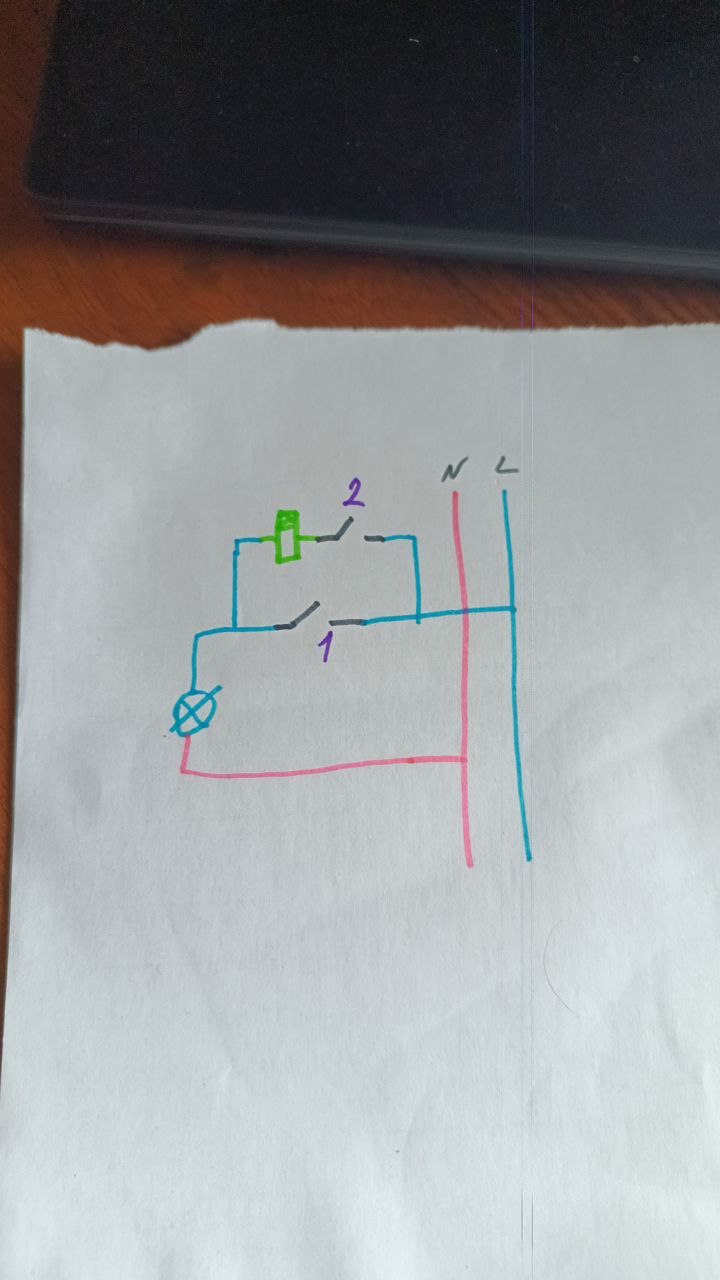

1 обычный выключатель 2 выключатель+реле, в зависимости от схемы подключения. Принудительно отключаться не будет, но оно ж и не надо?
Artur
Только почему в разрыв нуля?
Sergey
Синий там L
Artur
А, вижу, да
Sophos
Да, именно такое. Там подписано. L это фаза, Первый фломастер который взял был голубой, а потом уже и остальные заметил и решил красиво разрисовать
Sergey
Еще если и свет так же то отдельно такое же на свет или взять сдвоенное? Рэле
Sophos

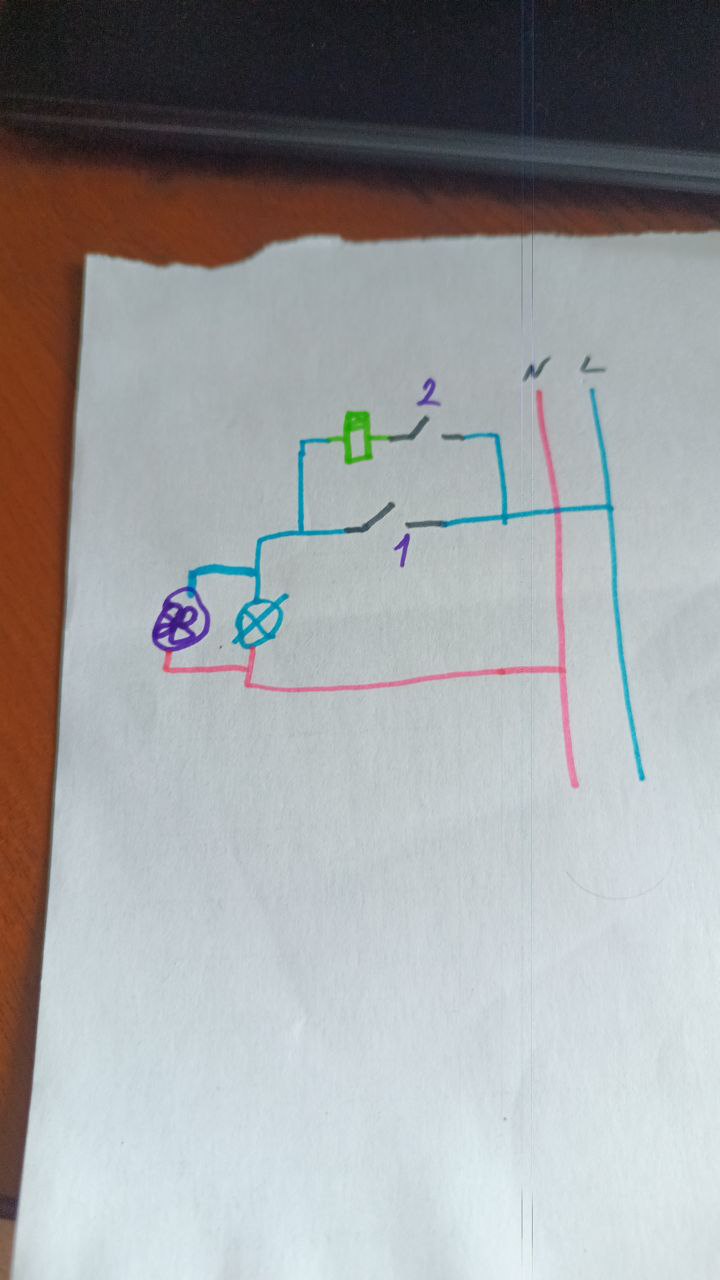

Зачем? Если все это одновременно и по тому же принципу, параллельно вытяжке и лампочку Если нагрузка позволяет конечно
Sergey
Заказчик хочет как выехал через 10 мин свет потух, а вытяжка через 20, выкачала Газы
Sophos
Ворота автоматические?
Sergey
Да
Valentin
Ну свет можно на датчиках движения
Sergey
Уже купил светильники без д.д. Заказчик.
Valentin
Выехал на мопеде свет сам выключился. Приехал сам включился
Sophos
Не, у меня в гараже таймер стоит. Открыл/закрыл свет 2 минуты горит
Valentin
Можно же отдельно датчик движения с датчиком освещенности два в одном чтоб в светлое время суток не срабатывал. И если что принудительно включать
Sophos
Тогда еще и с воротами дружить надо все это дело, как я понял?
Sergey
Да , снимать контак с ворот Как откроются
Sophos
Так гараж, там в любое время суток темно если закрыто А какие именно ворота? Как открываются?
Valentin
Мне каж заказчик начнет путаться в выключателях и психовать какой постоянно включает какой временно и ещё они и проходные......
Sergey
3 Воронины у каждой свой мотор
Alex
В гараже остановился что-то сделать- свет потух, махай руками
Valentin
Там время выставляется в ДД , можно датчик присутствия поставить
Sergey
Для этого принудительно , когда долго находишся И автомат когда уезжаешь Два включателя Так хочет
Sophos

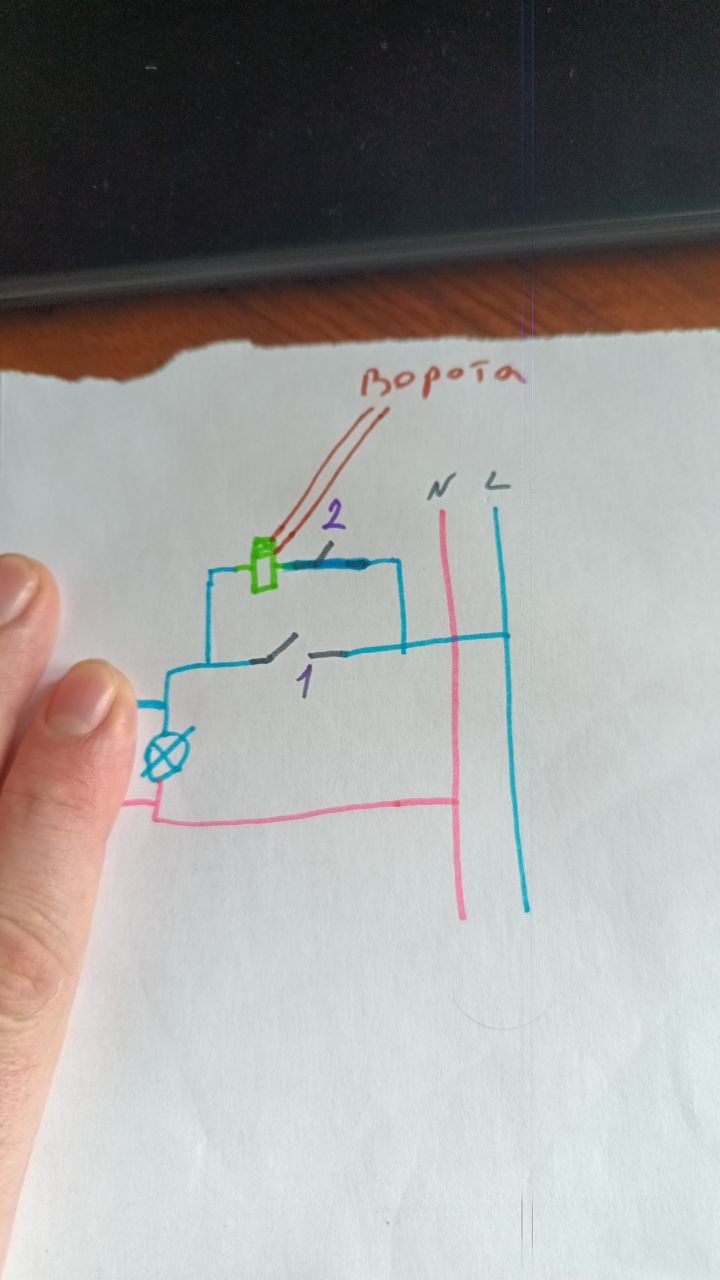

Агась, понял. Там удобно будет делать. Тогда ты с ворот берешь управляющий сигнал, который идет на 2 реле времени, один для вытяжки, другой для освещения, раз тайминги разные. На стене только на свет и только на вытяжку остаются выключатели. Автоматика управляется воротами Ему надо один на вытяжку, один на свет. А не по два на каждое. Это так будет выглядеть Ворота это выключатель, может геккон поставишь, может с платы возьмешь управляющий
Alex
А зачем с воротами связывать вообще? Просто выкл +реле.
Sergey
Получается один выключатель- свет включает постоянные 4 светильника. Второй включает принудительно вытяжку. Третий 3 светильника(других) и вытяжку на время. Вот так.
Sophos
Третий нахер не нужен, зачем? Это ему щелкать каждый раз его придется. К воротам привязывать надо. Потому что иначе это не автоматика, а извращенство Заказчик не всегда понимает как выразить свои хотелки
Sergey
когда заезжает , что бы включается свет и вытяжка Согласен
Valentin
Ещё автоматически по возвращению должна включаться микроволновка и кофемашина кофе приготовить. Заказчик слазит с мопеда и все готово свет горит, кофе готовый стоит ждёт с горячими бутербродами, вытяжка откачивает выхлопы ..
Sophos
Почему нет? Все в систему умный дом и кайфовать Я эту парочку вспомнил
Sophos
Это удобно, у меня дорхам 750, как заехал-выехал включается свет на несколько минут. Если что то в гараже делаю, включаю отдельно светильники помощнее. Т.е. вообще автономно друг от друга свет сделан
Sergey
Так и будет+ вытяжка
Sophos
Не, как открываются и как управляются
Sergey
Вверх с пультов в машинах и пультов у каждой Воронины
Aleksandr
Цвет путаешь)
