По хорошему надо соблюдать селективность,каждый следующий автомат должен быть меньше номиналом предыдущего,на счетчике 32 допустим в дом 25.на практике ставят ,два 25-ых подряд А датчик подключали? Это пожарка?
Так вы должны подать аналоговый сигнал, чтобы на выходе чтото появилось Это своего рода - разделительный транс, для аналоговых сигналов. Гальваническая развязка.

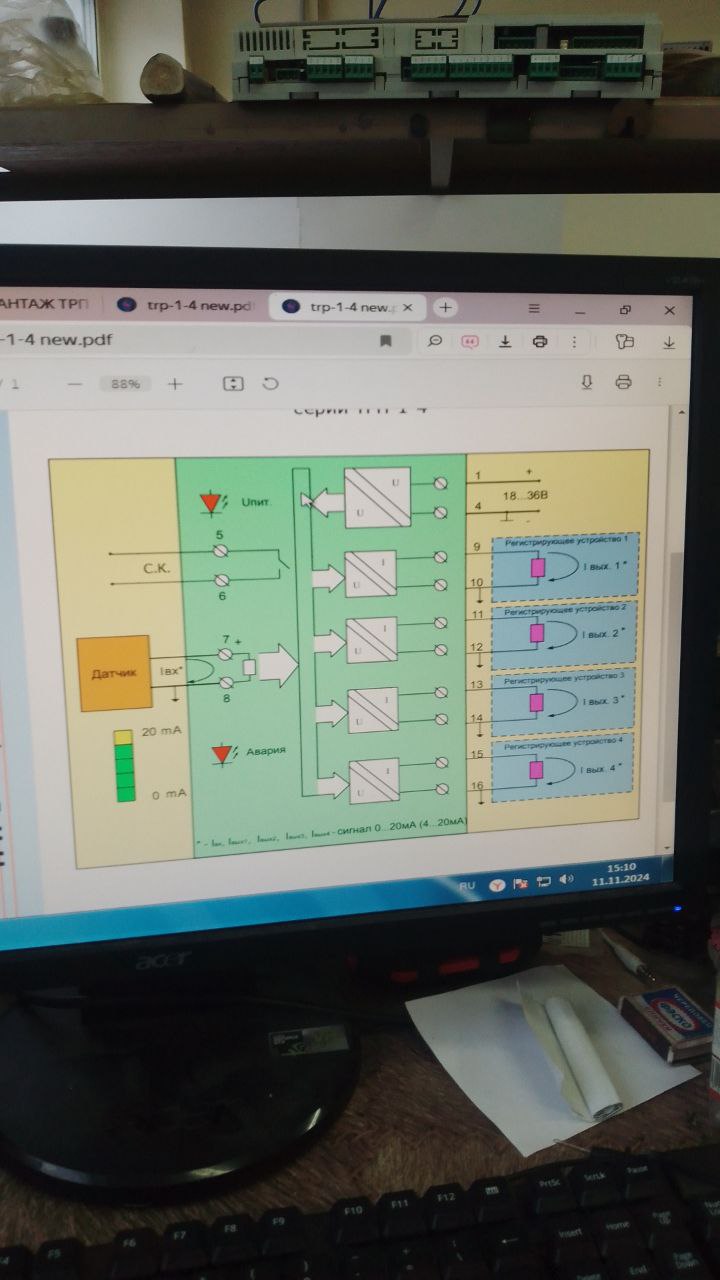

Устройство предназначено для согласования (подключения) датчика имеющего нормированный выходной сигнал 0-20(4-20 мА) к четырем устройствам регистрации и индикации для ТРП 1-4-1 (2, 3) и к двум устройствам регистрации и индикации для ТРП 1-2ГР с нагрузочной способностью по каждому выходу: (25 мА max, RH max до 750 Ом для ТРП-1-4-Х, 20 мА max, RH до 500 Ом для ТРП-1-2ГР).
Блоки имеют индикатор уровня входного задающего тока, состоящий из линейки светодиодов, индикатор питания – зеленый светодиод. В случае превышения уровня входного тока от датчика сработает электронная защита, которая автоматически отключит выходные каналы, во избежание повреждения регистрирующего устройства, включит сигнал «beep», подаст команду «сухой контакт» (только для модификации ТРП 1-4-1 (2, 3)), и загорится индикатор «Авария». Как только сигнал придет в норму, прибор автоматически подключит выходные контакты и выйдет из аварийного режима.
Основным отличием модификации ТРП 1-2ГР от модификации ТРП 1-4-1 (2, 3) является полная гальваническая развязка между входом и выходом первого канала, входом и выходом второго канала, выходом первого канала и выходом второго канала, а также гальваническая развязка по питанию.
Модификации прибора:
ТРП 1-4-1 входной токовый сигнал 0-20 (4-20) мА - выходной 4х (0-20 мА) (4-20 мА).
ТРП 1-4-2 входной сигнал 0-20 мА - выходной 4х 4-20 мА.
ТРП 1-4-3 входной сигнал 0-20 мА - выходной 4х 5-25 мА.
ТРП 1-2ГР входной токовый сигнал 0-20(4-20) мА – выходной 2х (0-20)мА (4-20)мА с полной гальванической развязкой.
Комментарии: 4
Mestnyy
По хорошему надо соблюдать селективность,каждый следующий автомат должен быть меньше номиналом предыдущего,на счетчике 32 допустим в дом 25.на практике ставят ,два 25-ых подряд А датчик подключали? Это пожарка?
Viktor
Так вы должны подать аналоговый сигнал, чтобы на выходе чтото появилось Это своего рода - разделительный транс, для аналоговых сигналов. Гальваническая развязка.
Anonim

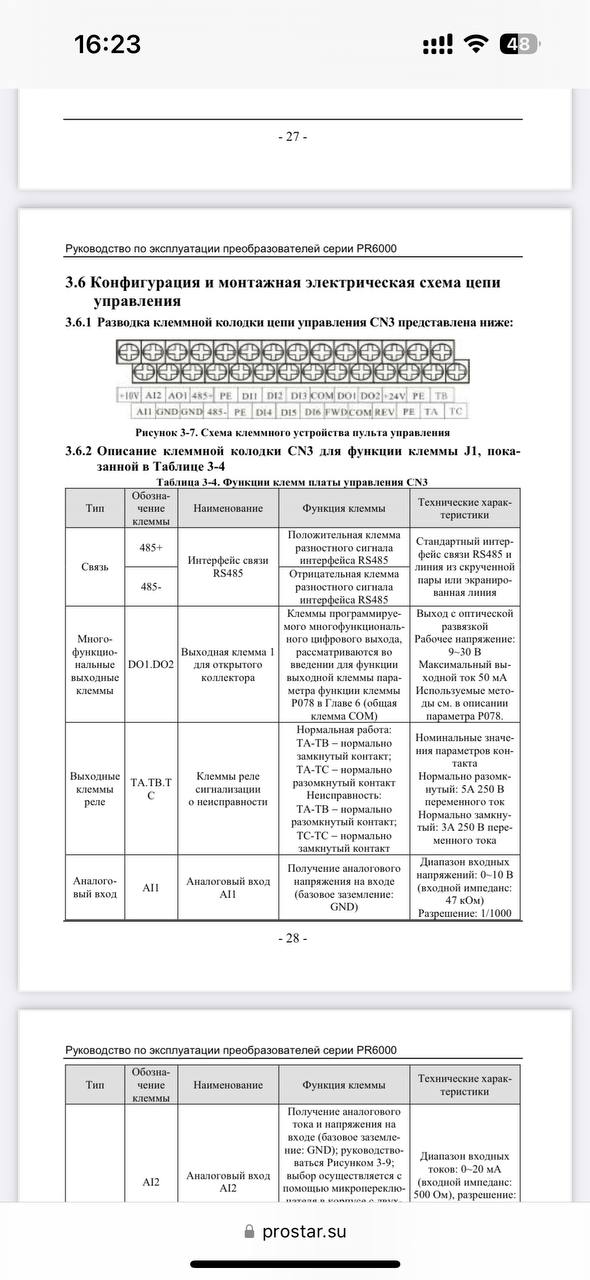

Не,для насосной станции Ща попробуем подключить датчик давления Посчитали что он должен дать милиамперы дать и так через сопротивление и амперметр
Anonim
Устройство предназначено для согласования (подключения) датчика имеющего нормированный выходной сигнал 0-20(4-20 мА) к четырем устройствам регистрации и индикации для ТРП 1-4-1 (2, 3) и к двум устройствам регистрации и индикации для ТРП 1-2ГР с нагрузочной способностью по каждому выходу: (25 мА max, RH max до 750 Ом для ТРП-1-4-Х, 20 мА max, RH до 500 Ом для ТРП-1-2ГР). Блоки имеют индикатор уровня входного задающего тока, состоящий из линейки светодиодов, индикатор питания – зеленый светодиод. В случае превышения уровня входного тока от датчика сработает электронная защита, которая автоматически отключит выходные каналы, во избежание повреждения регистрирующего устройства, включит сигнал «beep», подаст команду «сухой контакт» (только для модификации ТРП 1-4-1 (2, 3)), и загорится индикатор «Авария». Как только сигнал придет в норму, прибор автоматически подключит выходные контакты и выйдет из аварийного режима. Основным отличием модификации ТРП 1-2ГР от модификации ТРП 1-4-1 (2, 3) является полная гальваническая развязка между входом и выходом первого канала, входом и выходом второго канала, выходом первого канала и выходом второго канала, а также гальваническая развязка по питанию. Модификации прибора: ТРП 1-4-1 входной токовый сигнал 0-20 (4-20) мА - выходной 4х (0-20 мА) (4-20 мА). ТРП 1-4-2 входной сигнал 0-20 мА - выходной 4х 4-20 мА. ТРП 1-4-3 входной сигнал 0-20 мА - выходной 4х 5-25 мА. ТРП 1-2ГР входной токовый сигнал 0-20(4-20) мА – выходной 2х (0-20)мА (4-20)мА с полной гальванической развязкой.
