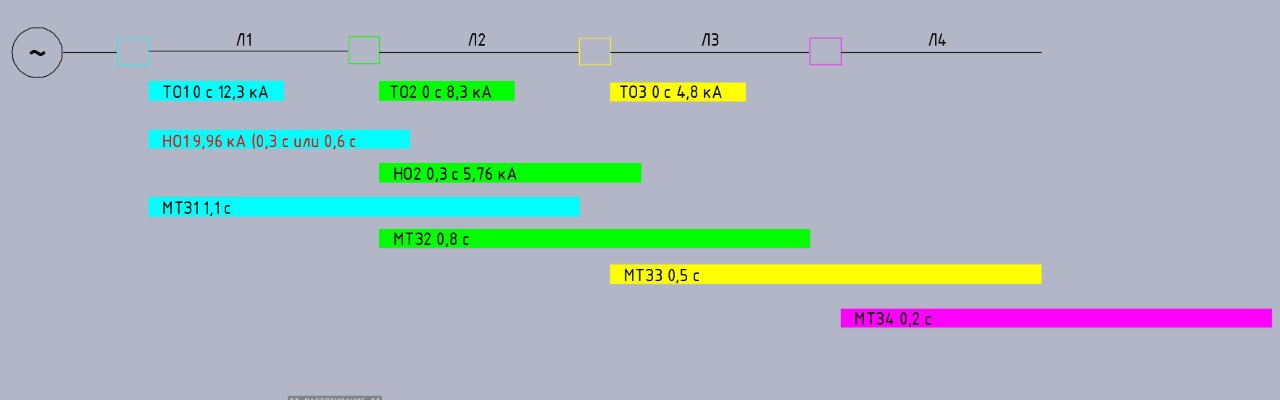

подскажите кто шарит, с чем мы в данном случае согласовываем по времени неселективную токовую отсечку (НО1)? НО2 мы согласовывали с ТО3, а НО1 получается с ТО2 уже не совсем корректно получится, т.к. будут одинаковые выдержки времени в начале линии 2. Получается НО1 с НО2 нужно согласовать?
Комментарии: 13
Anonim
По наберут по объявлению
Viktor
TO1 вы уже ни с чем не согласовываете, это же защита ближе всего к источнику. Единственное что нужно - это чтобы она отработала при характеристиках, которые не убьют источник. А вот все последующие, вы уже согласовываете с предыдущими
Elowd
Вопрос про НО1, это отсечка с выдержкой времени Если НО1 согласовать с предыдущей ТО2 (как обычно делается), то тогда для НО1 будет выдержка времени 0,3 с. И тогда при КЗ в начале линии 2, пустятся обе защиты НО1 и НО2, и при этом может произойти неселективное отключение, т.к. у них одинаковая выдержка времени - 0,3 с
Viktor
Так там написано 0.3 или 0.6
Elowd
В том то и дело)) 0,3 получается если согласовывать с ТО2, а 0,6 получается если согласовывать с НО2
Viktor
Вы как собираетесь одну защиту два раза согласовывать?)
Elowd

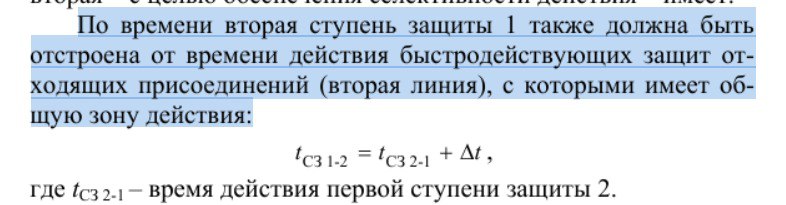

Не два раза А один из двух вариантов согалсования В НТД пишут что согласование с быстродействующей защитой в данном случае ТО2 А по факту в конкретном случае это получается не логично, и надо согласовать не с ТО2, а с НО2
Viktor
Эээ))) ТО это же моментальные защиты, вы чего
Elowd
быстродейтвующая это и есть моментальная
Viktor
Ну. И с ней надо токи согласовывать, а не время
Elowd
и время
Viktor
Да бля как вы защиту с задержкой собираетесь согласовать с защитой быстродействующей? По времени быстродействующая всегда будет впереди И это нормально что при хорошем кз повылетают все этапы
Viktor
Ставите 0.6 на НО1, и радуйтесь жизни
