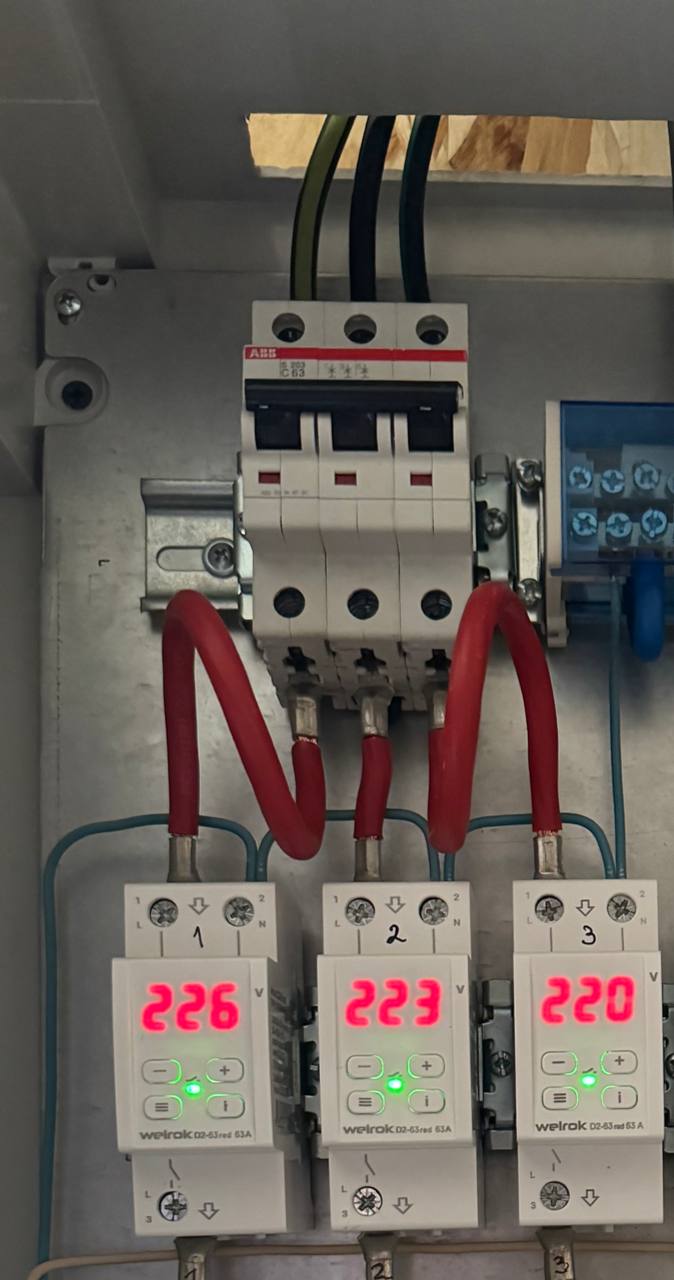

Добрый день , товарищи. Сип 4/16 обжатый в НШАЛ , автомат ABB 6000ka 63а, на выходе медь 10кв тоже в наконечниках , постоянная нагрузка 52-53а на каждую фазу. автомат греется 82-85 градусов. Какого черта? Что с этим делать ? Второй автомат проходной ЕКФ возле счетчика уже потемнел
Комментарии: 19
Viktor
А стреляли его пирометром? Какая точка самая горячая? Какме температуры именно на клеммах, сверху и снизу?
Anonim
Именно автомат греется. Болты + корпус. И так далее. Но все протянуто. Проверял тепловизором
Viktor
Показывайте фотки с тепловизора
Anonim
Не фоткал. Завтра сгоняю сделаю )
Viktor
Ясно, всё как обычно Фотки делайте со всех сторон.
Anonim
добрый день, (не эксперт) есть такая гадость как гармоники, может давать небольшой перекос фаз и повышенную нагрузку на ноль. какие у вас значения силы тока на Нуле при таких нагрузках?
Viktor
А причем тут ноль, если его на автомате нет?
Anonim
Ноль не замерял. Автомат только на фазах смотрел
Viktor
Пофазно токи какие?
Anonim
52-52-50
Vitaliy
У меня ПВС 10ка при 40А начинала греться 45-50*С
Viktor
Ну С63 не должен до 85 нагреваться при 55 амперах же) Надо смотреть термографию
Vitaliy
Сип 16мм2 пишут что макс ток 55А, ПВ3 10мм2 50А. Скорее всего жилы греется и тепло передает в автомат
Viktor

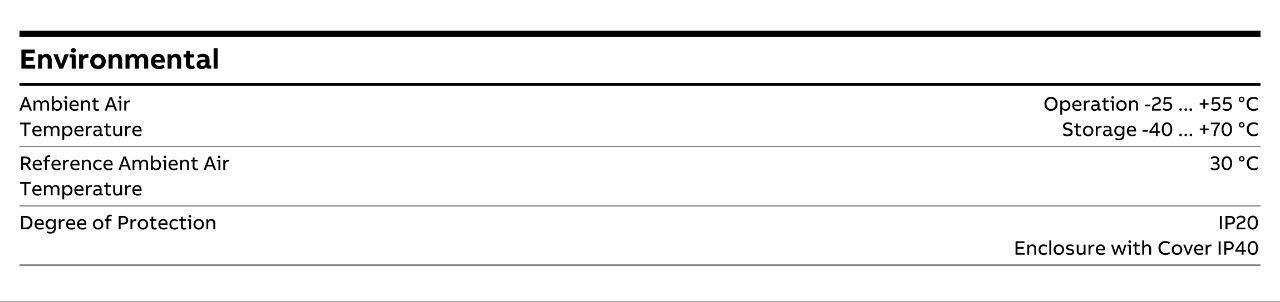

Термография покажет, откуда ноги растут. Пока вот, ориентир на характеристику автомата
Dmitriy
https://youtu.be/usEL-LGb-f0?si=w56DZxMdn4MFYmcG
Vitaliy
Меня больше смущает ПВ3 10мм2
Sergey
А чем обжат?
Lemon
Какой ноль, это фазы же. Сам сип дальше более холодный?
Anonim
Да холоднее
