Всем привет! Случилось тут заморочиться в американском щитке. Не понимаю как может быть такая хрень, что линейное и фазное напряжение одинаковы. И где третья фаза. Подскажите если кто знает. Знаю что у них есть вто такие варианты с трансформатора. Но не подходит ни под один
Комментарии: 30
Viktor
К земле тоже 240 показывает?
Sophos
У нах же 110 вольт вроде, не?
Max

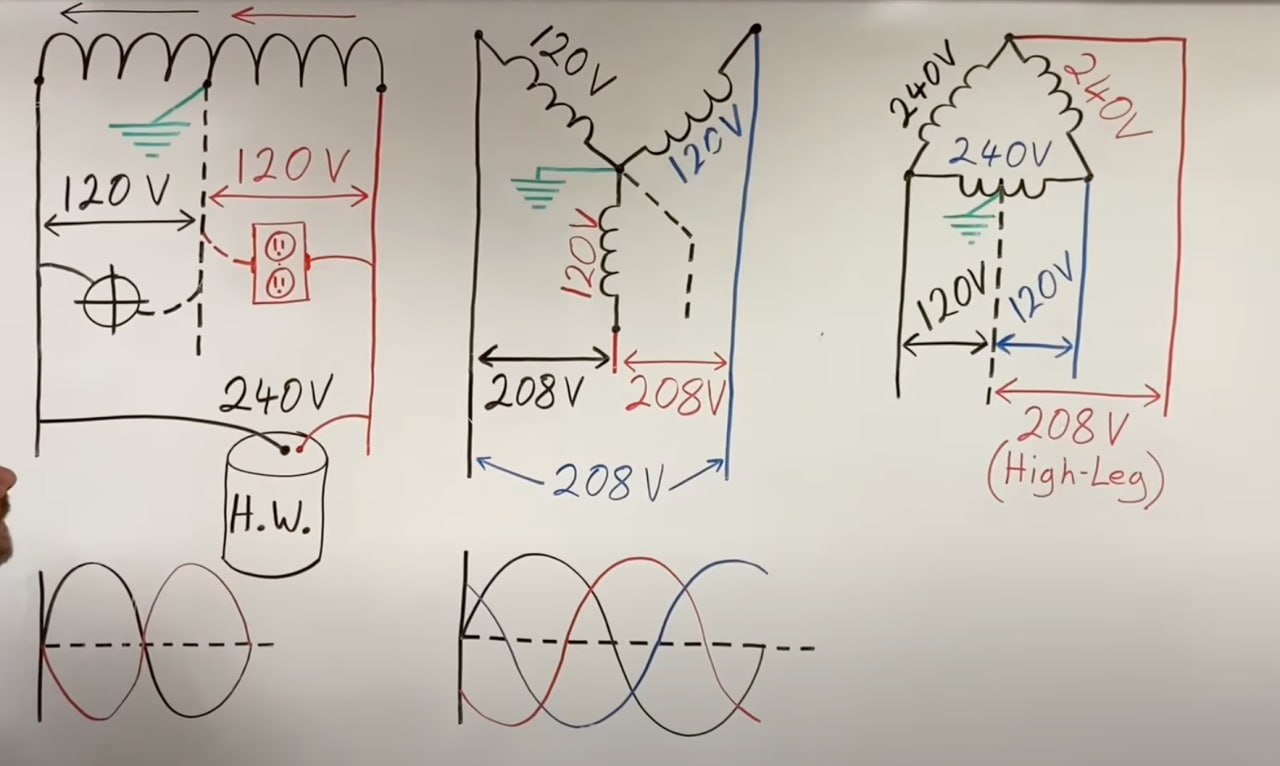

110 или 120 на схеме слева
Sophos
Уже дошёл
Black

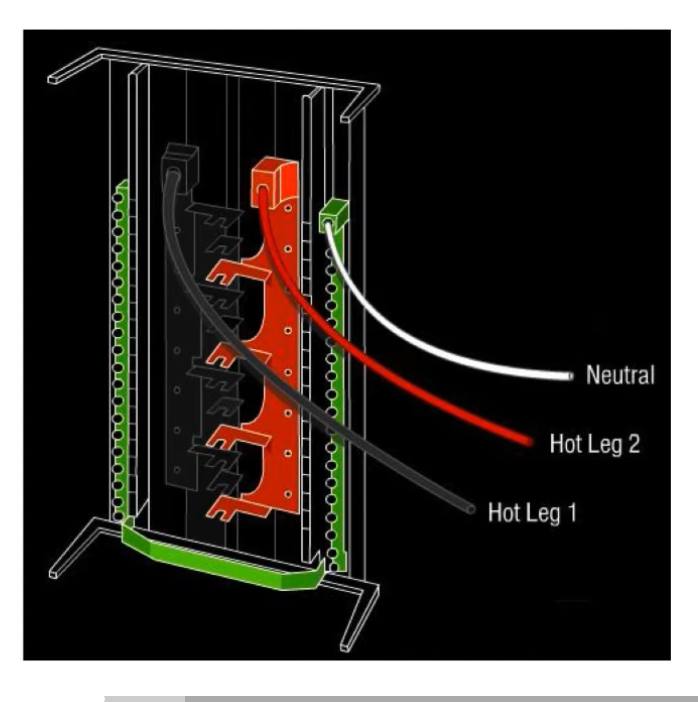

не совсем понятно что к чему тебе требуется. но в сша между нейтралью и любой из левой и правой фазой 120вольт, между фазами 240. у них нет третьей фазы, в подобных щитах. на ютубе есть электрик из сша, наверно его легко загуглить. он на русском вещает, на канале цешка вроде
Max
Нене. Тут другая схема совсем
Black
как понимаю, в америке довольно строго со стандартами электрике. и если другая схема, то гуглить на анг ресурсах. можно на реддите задать вопрос
Max
Да, я уже на форуме амер электриков задал вопрос, но тут выше мне все правильно сказали про заземленную фазу. Пытаюсь разобраться что это за дичь
Max

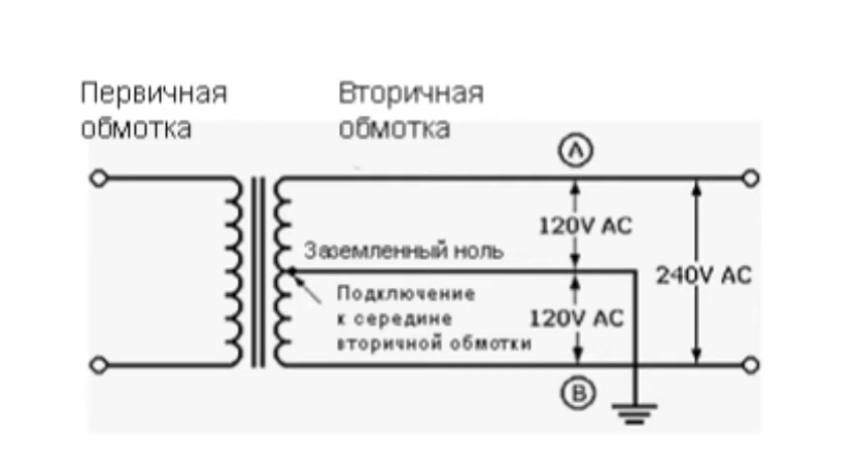

ты говоришь про двухфазную схему со средним выводом. она там у меня на картинке слева. Она используется в частных домах. А тут у меня типа старого автосервиса, поэтому панель такая вот более хитрая
Dmitriy
https://youtu.be/1s9Dc79XK3s?si=0qEguoGQXnXhR144 на 4-ой минуте поясняет
Dmitriy
https://youtu.be/RC21z09Lurc?si=jT2uvEO-9Y-ogSrA 52 секунда, схема
