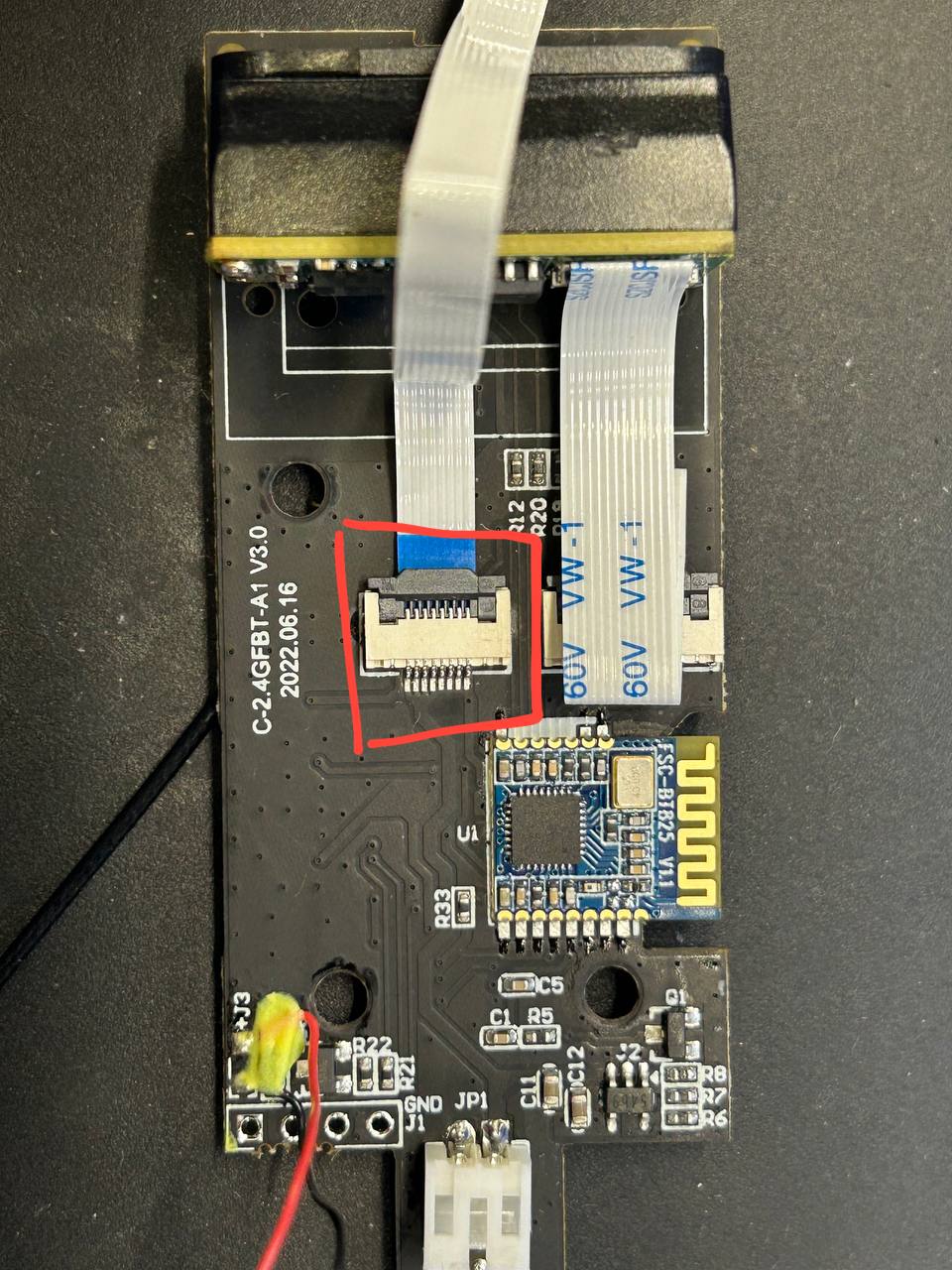

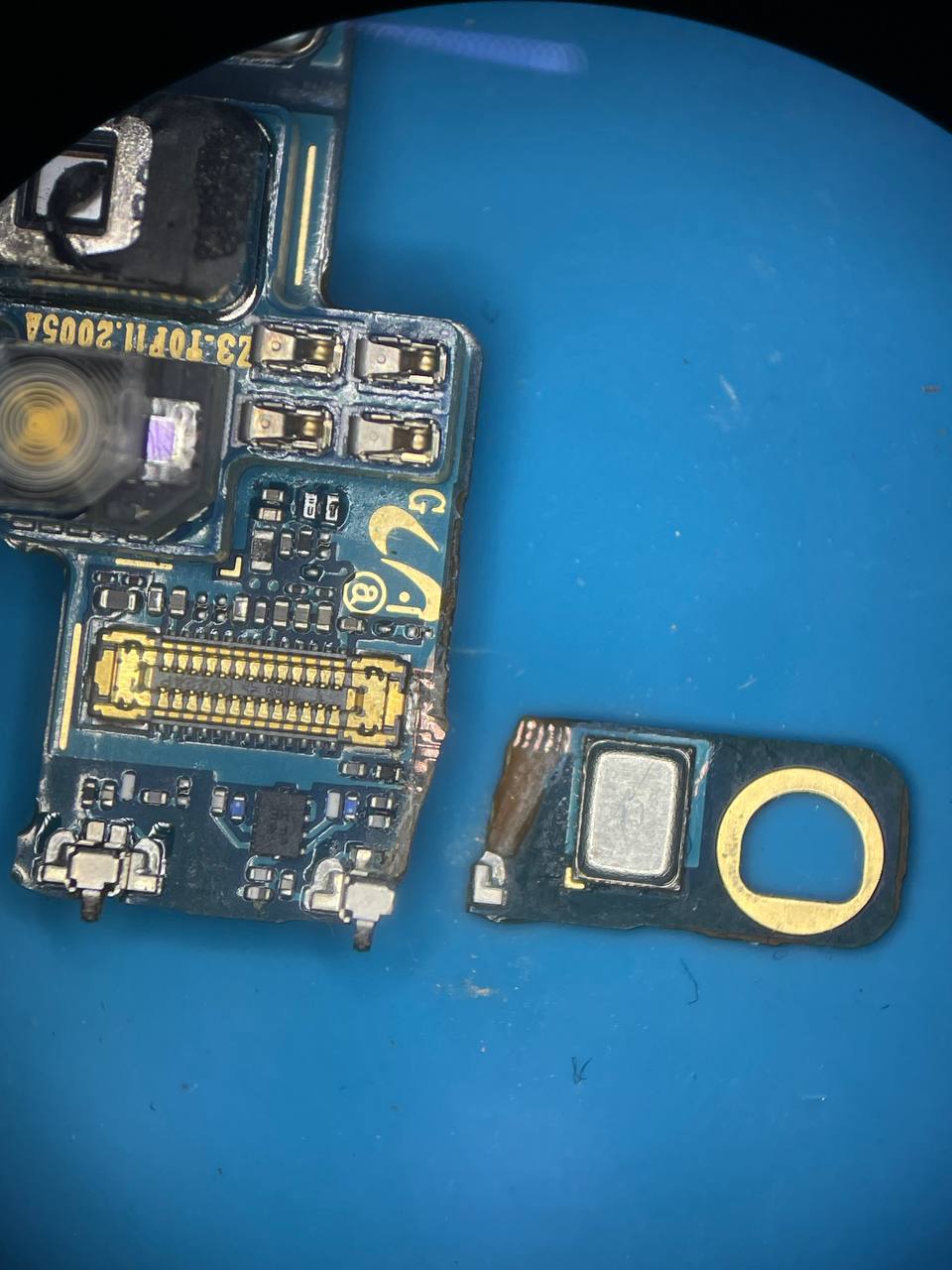

Подскажите пожалуйста Сканер штрихкодов, соседи попросили посмотреть Не работает от АКБ АКБ исключил От лбп тоже нет запуска Кнопка включения исправна, питание АКБ на ней есть, При включении НА КАБЕЛЕ (с подключенным или не подключенным АКБ одинаково) сканер запускается, светодиоды горят красным цветом (как будто АКБ севший или его нет) (4.0в фактически) Если поставить перемычку (как на фото 2, зелёная) с АКБ будет работать, т.к это питания линия с кабеля. При этом светодиоды зелёные Чего ему не хватает, для работы Без перемычки не хватает мозгов понять. 3 фото отмечен коннектор кнопки вкл Ps Нашел даташит на микроконтроллер (48пин) Без перемычки от АКБ, нету vdd на ней
Комментарии: 17
Denis
Это реально вообще сделать? 6 слоев с одной стороны, 2 с другой, коннектор мешает немного:)
Anonim

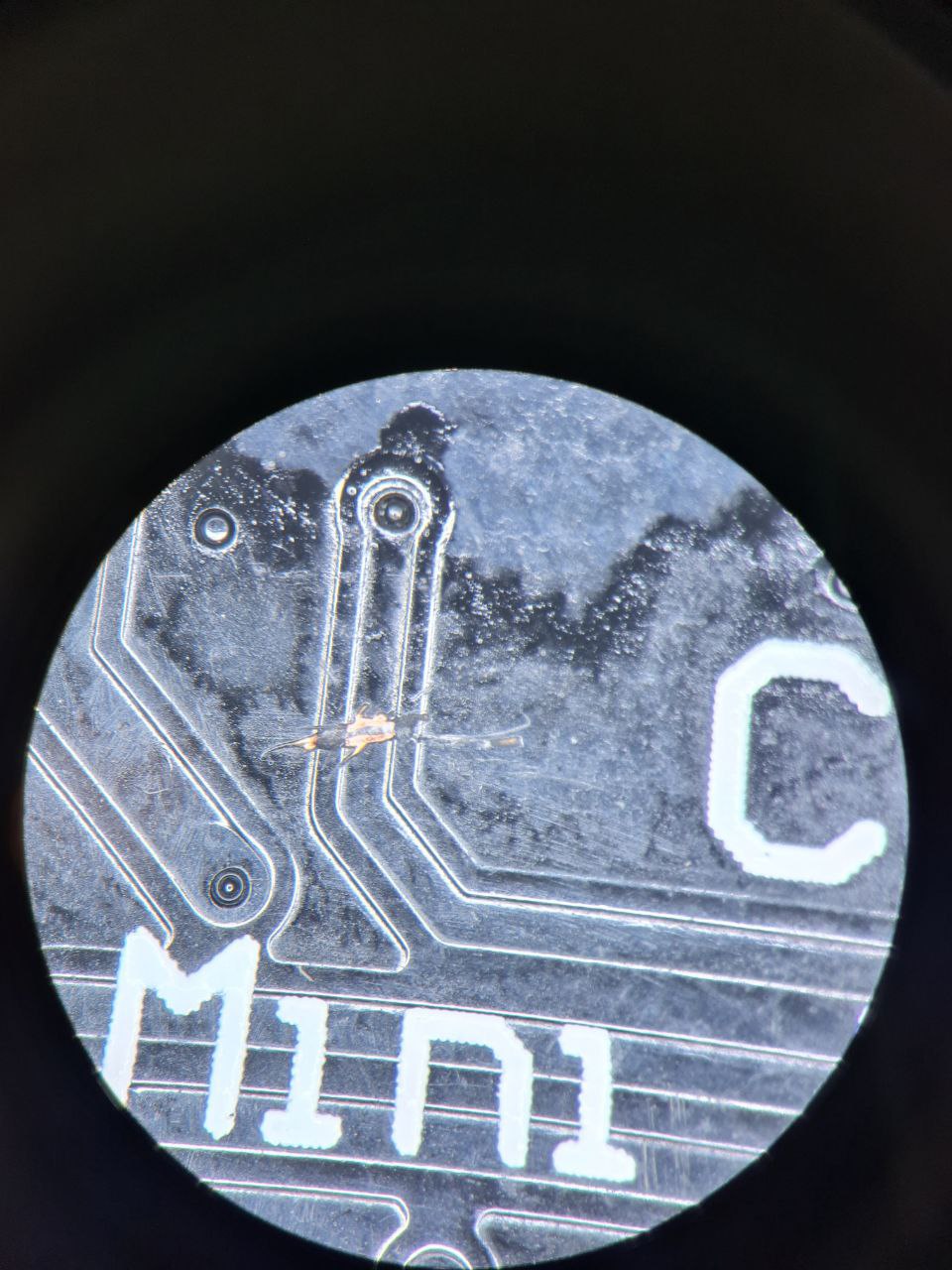

Слева перерезать, справа соединить.
Denis
Это для чего ?
Petr
Теперь не определяется,пишет не известное устройство
Anonim
Вы линию 5 вольт перерезали с обратной стороны?
Petr
Только то что у вас на фото
Anonim

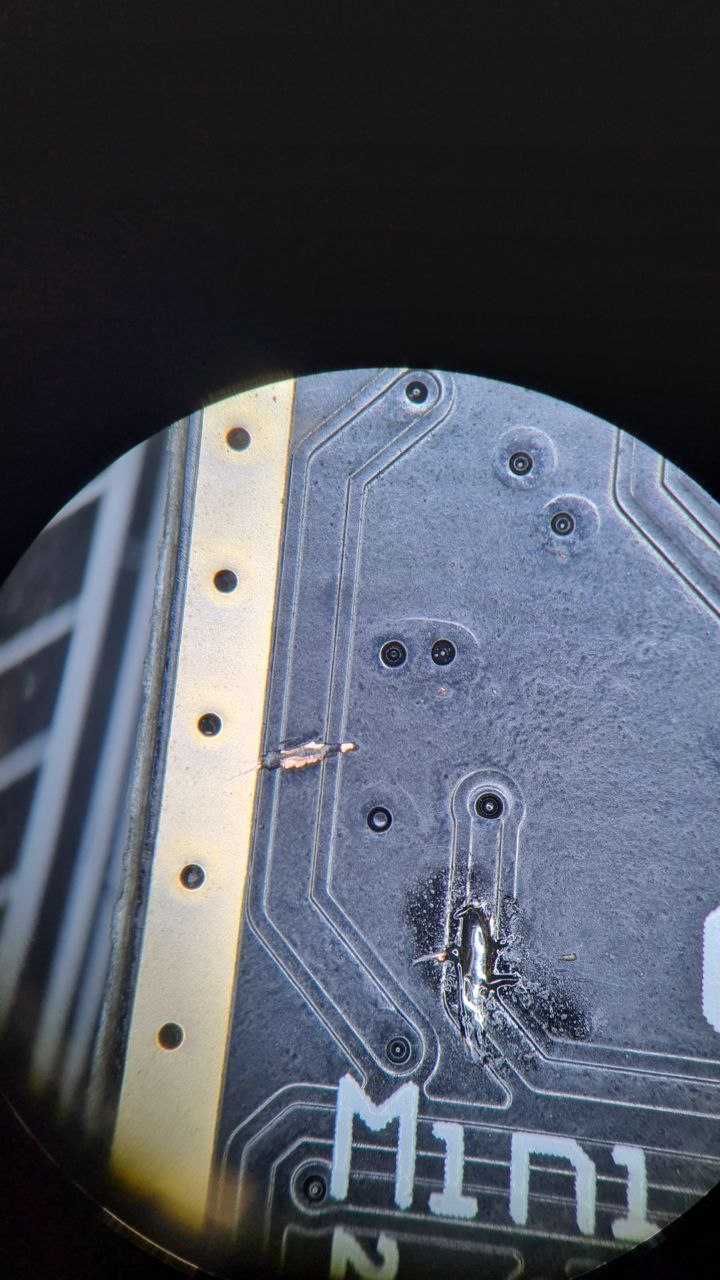

Там же два фото На одном перерезать. На другом соединить
Petr
Все верно,сейчас покажу
Anonim

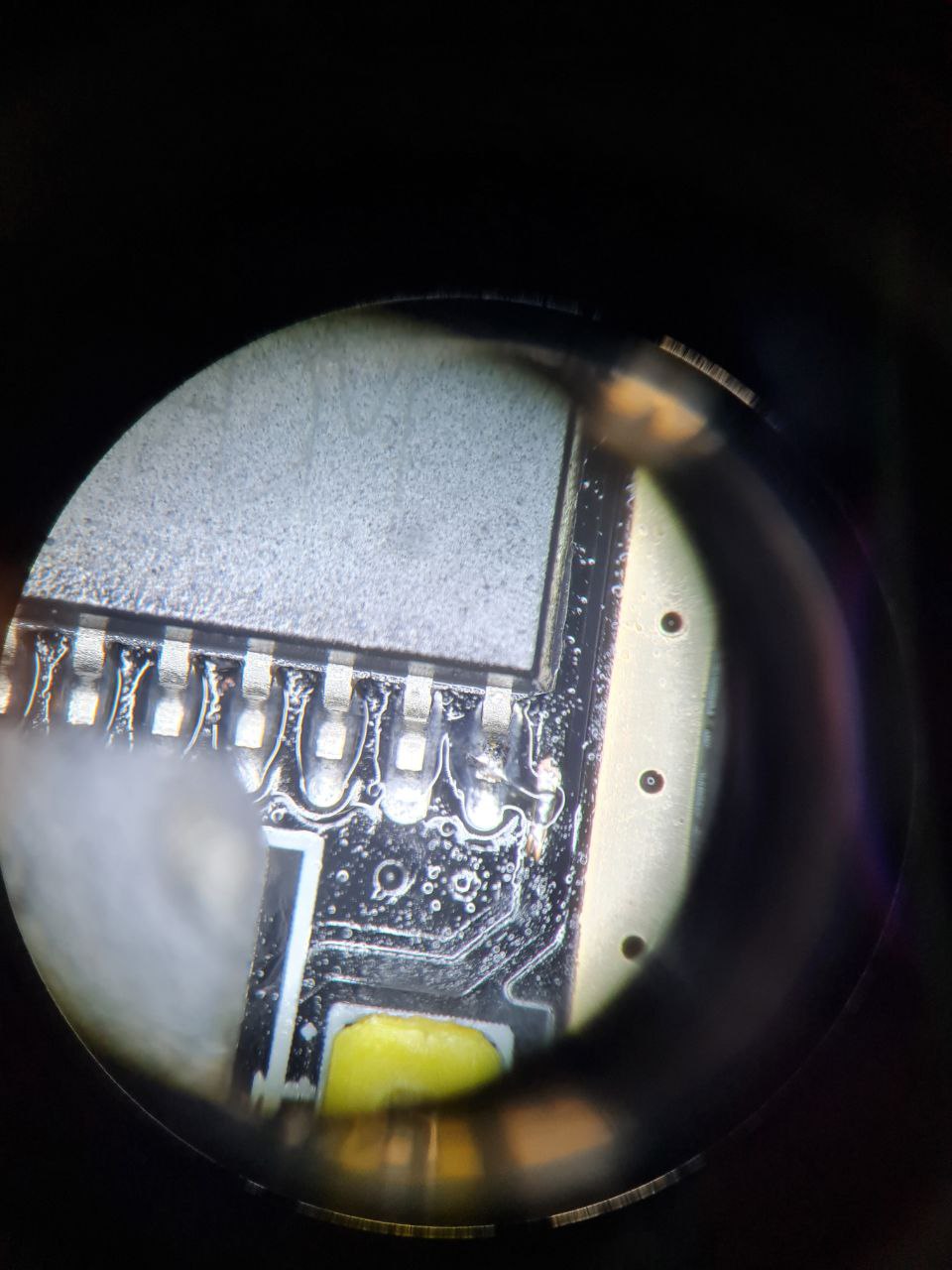

Может у Вас разводка другая Где то под контроллером еще идет линия 5вольт. Попробуйте лапку поднять и отпаять И соединить с 3.3
Pavel
Q3 как поживает?
Fedor

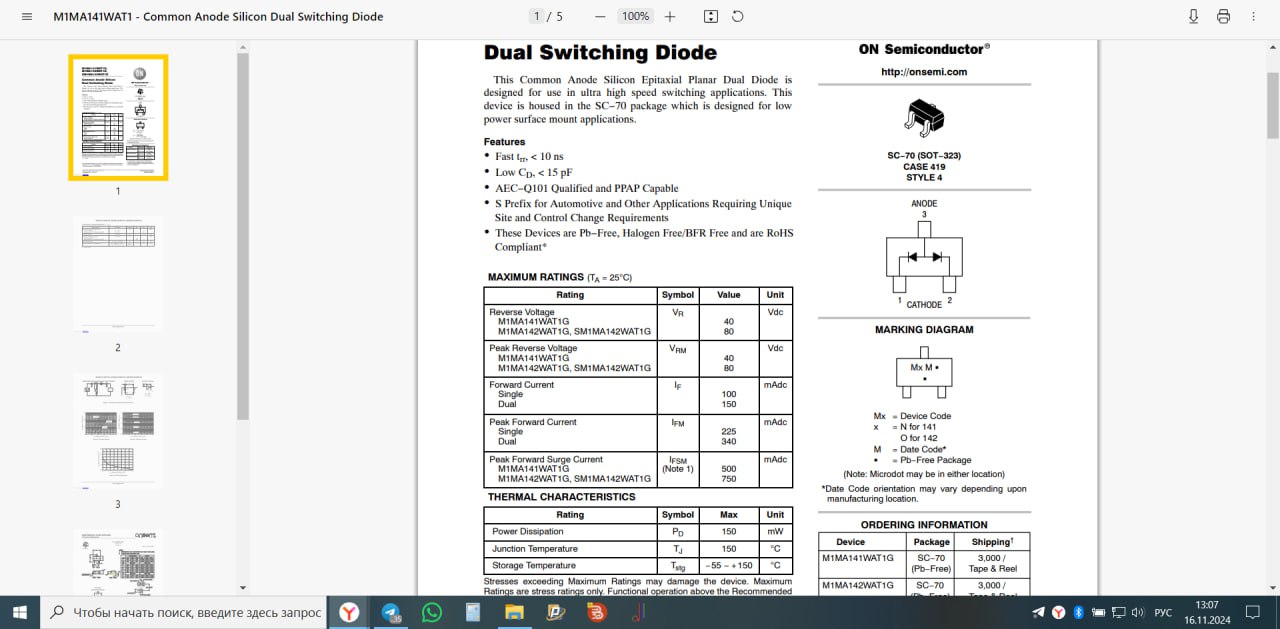

ток не пинайте Это ж оно? выпрямительный диод? (1ma маркировка на Q3) если да, то а одну сторону обрыв
