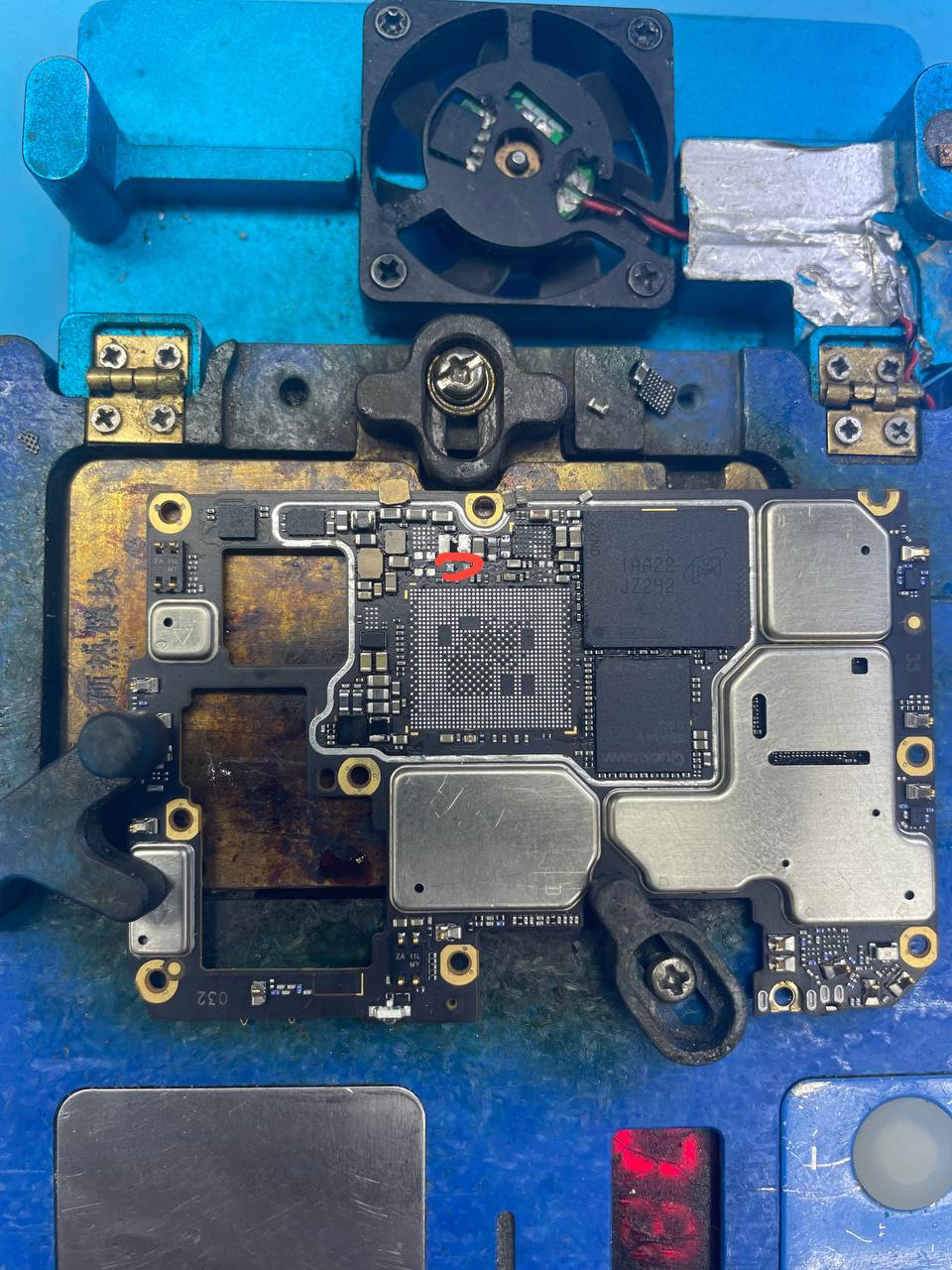

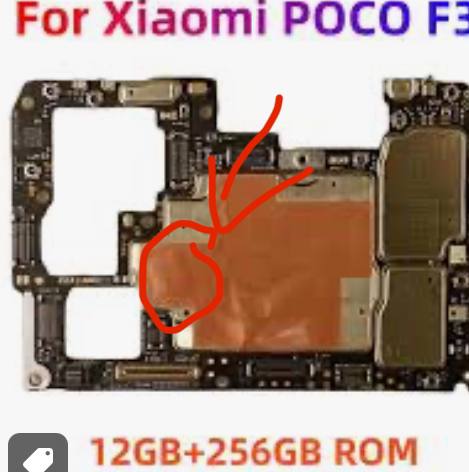

Коллеги доброго времени скидывал проц, задел конденсатор там где выделено, ничего не обычного в моменте не было замечено, стал прозванивать, там замыкание - по скидывал все что было вокруг, замыкание не ушло, может ли быть что это и не замыкание вовсе ?
Комментарии: 16
Crimfell
Ванга в отпуске. Почему нельзя оформить по правилам группы? 3) Задавать вопрос следует в формате: а) Модель вашего ТА (как на коробке или паспорте не редми 5с или 5эс а remdi 5s, это облегчит поиск) б) С чем пришел в) Что проделано, результаты замеров. Если вопрос не соответсвует формату, то он удаляется. Кз это что за значение?
Ivan
извините - короткое замыкание
Crimfell
А цифры у него есть? Что замеряешь, mV, Оммы, амперы, килограммы?
Aleksandr

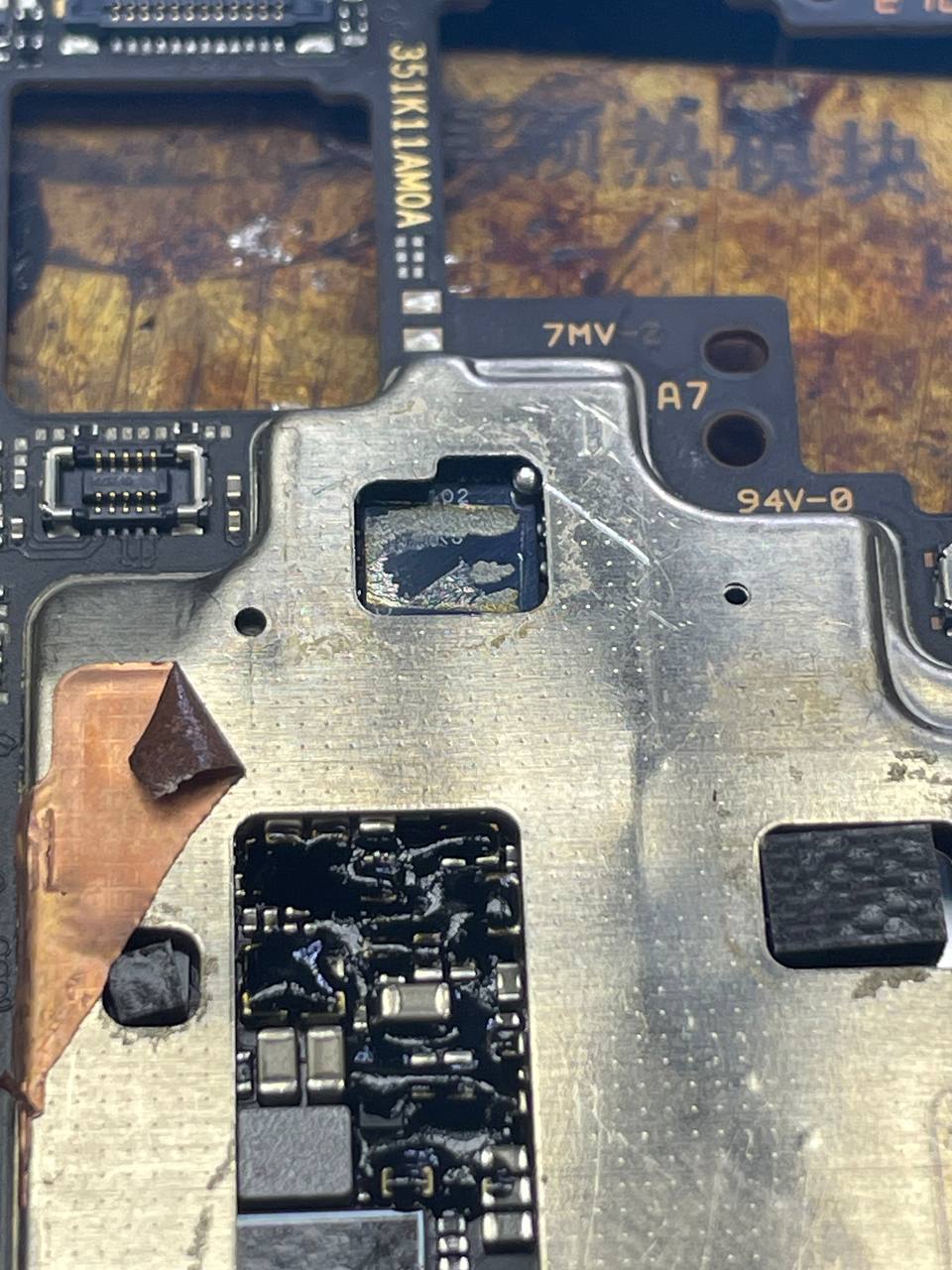

С обратной стороны контроллер там стоит кондерная сборка под компаундом вот из под нее бывает шар стреляет под кп. Снимай рамку с обратной стороны и там два кп не на компаунде, под одним из них залипон
Crimfell
О, ванги проснулись )
Aleksandr
Был такой, неделю искал))
Ivan
поко ф3 пришел с отвалом процессора\оперативки ( реагировал на прогрев ) после снятия опереативки с процессором, прозвонил все вокруг потому что много где компаунд и обнаружил "проблему"
Crimfell
Та уже ответили, с этого надо было начинать первое сообщение...
Aleksandr
Надо перед снятием проца почистить компаунд с обратной стороны хотябы в дырке которая в доступе, кондеры там жирные стоят, припоя много, стреляет из под компаунда
Ivan
спасибо, впреть буду внимательнее Спасибо )
Aleksandr

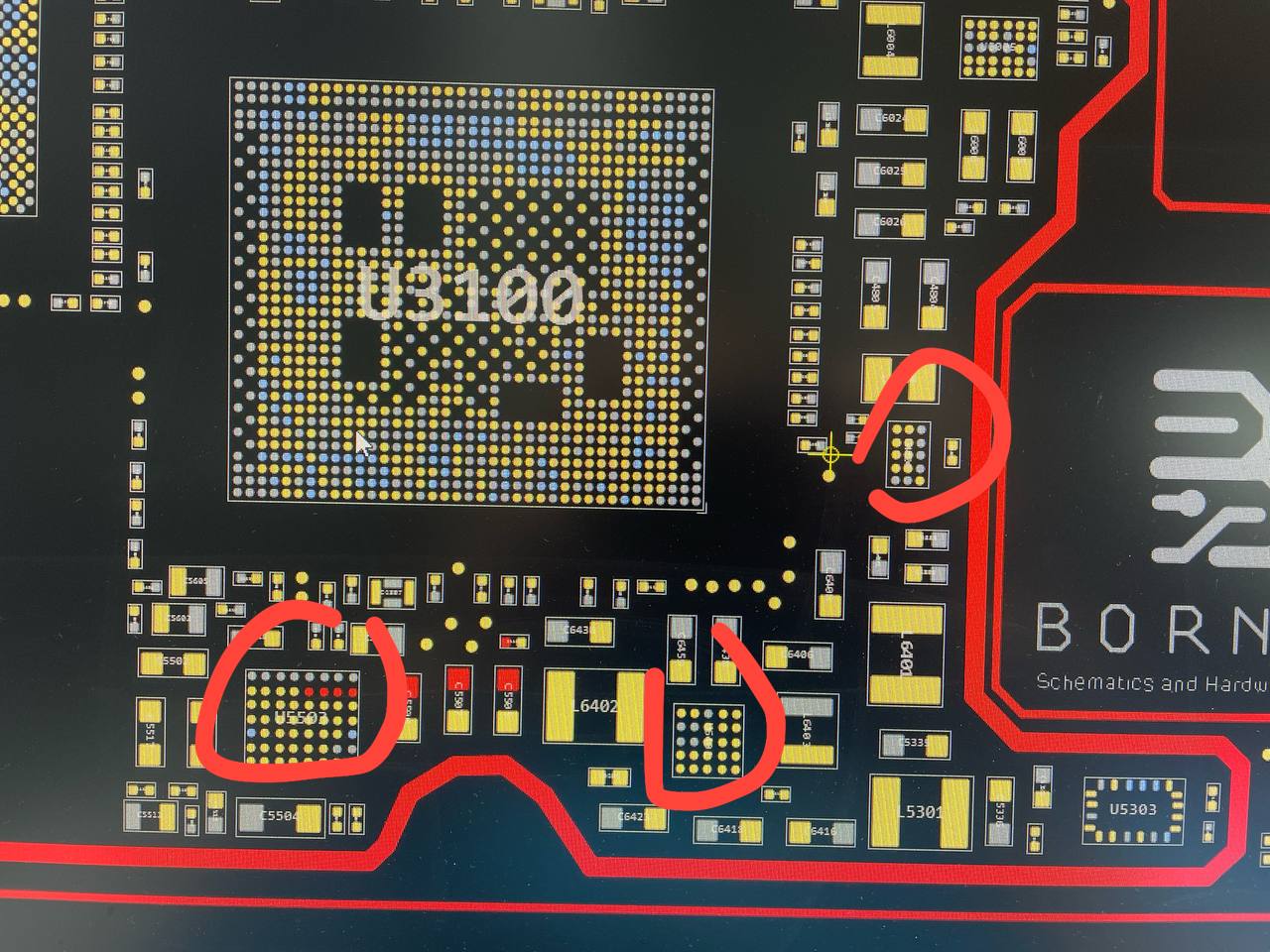

В моем случае шар стрельнул под этот кп, начни с него. Я все поднимал))) Значит один в один как у меня))
Crimfell

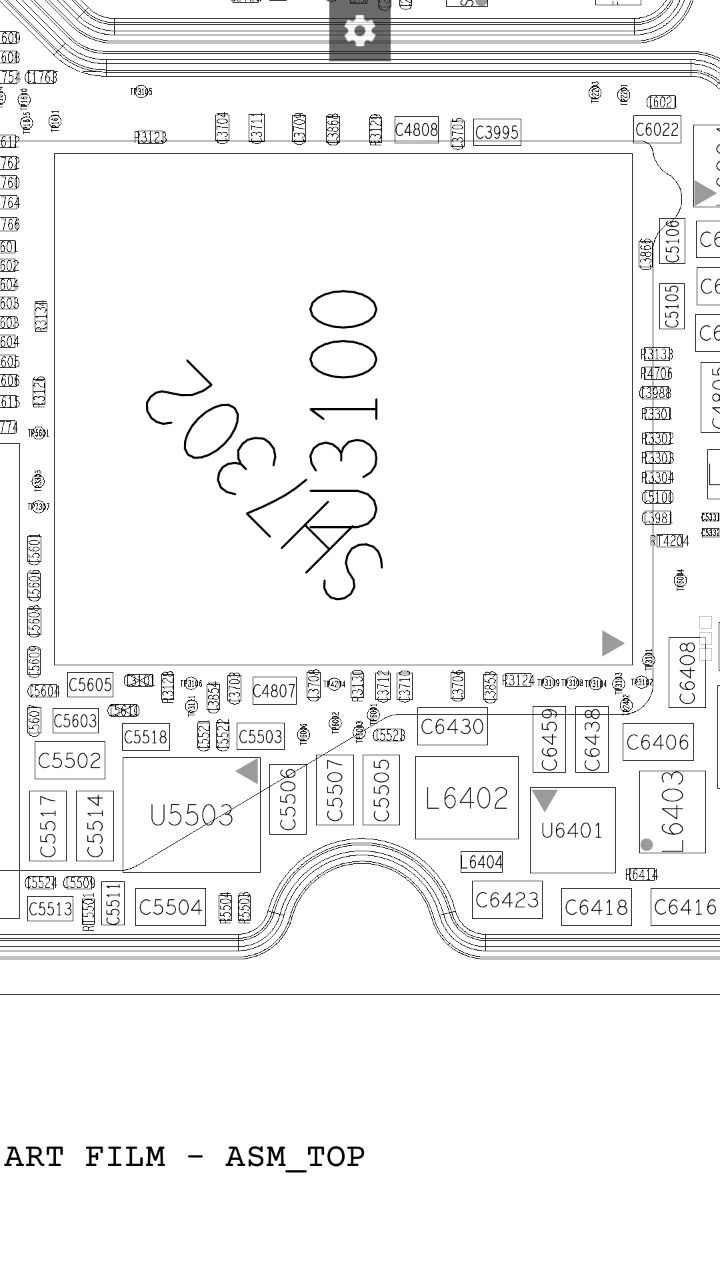

Да, и схема есть, в открытом доступе. Если не ошибаюсь C6430 этот конденсатор, VPH_PWR, это силовое питание, а значит кз здесь быть не должно. Вот зачем они так делают, только лишь усложняют ремонт
Ivan
там резинчка теплоотводная и компаунда нет - именно она дала прижимную силу )))
Aleksandr
Они там компаудом проливают конденсаторы которые ровно под процессором, чтобы во время работы и нагрева, они не по отваливались
Crimfell
? Так температура припоя 235 градусов где то, сомневаюсь что плата так греется
