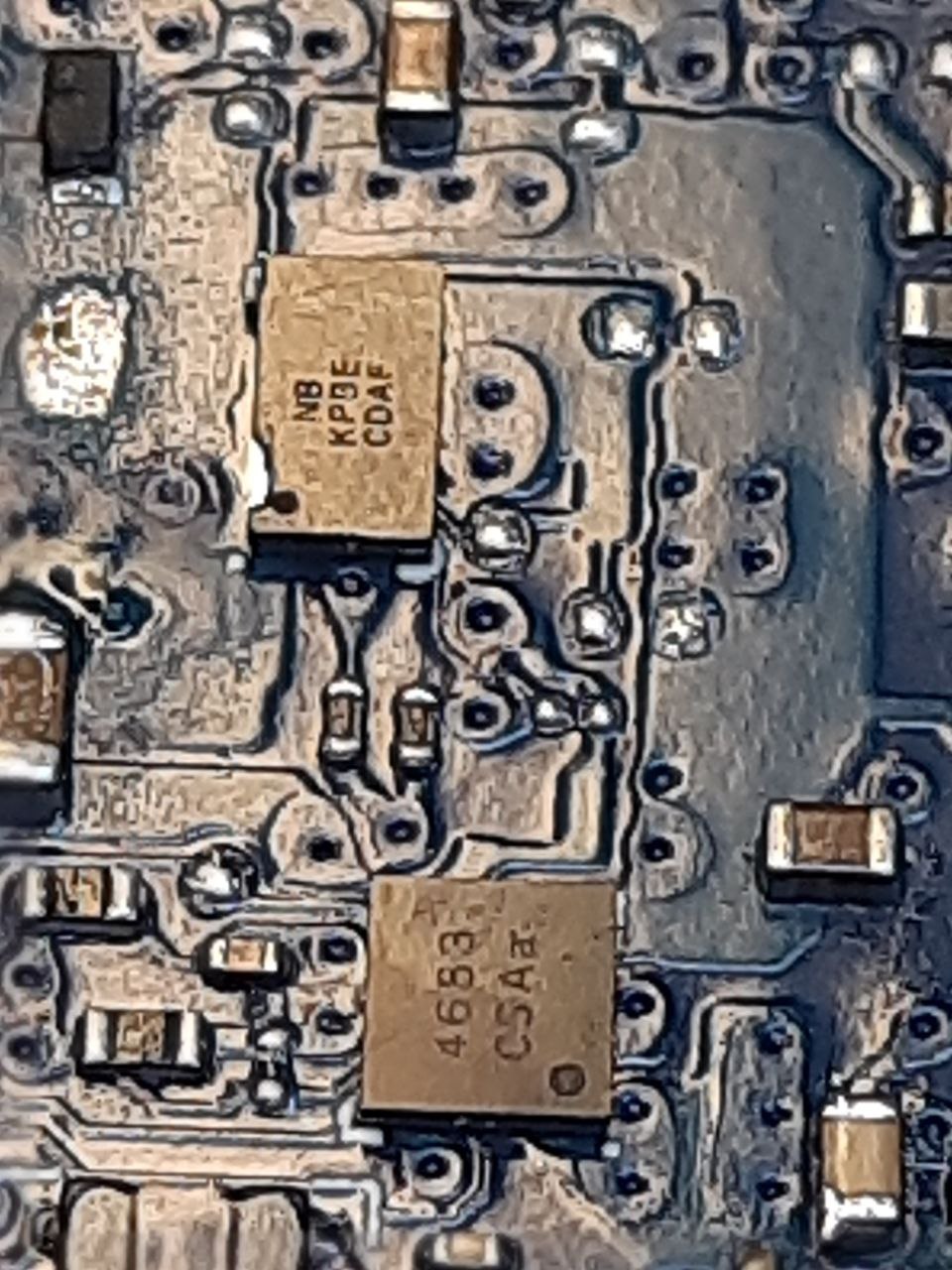

Приветствую! Ноутбук Huawei HLYL-WFQ9 main DAH97RMBAE0 REV.E. вырван с корнем разъём Type-C. При подаче 20в от БП на вход ноут не реагирует на кнопку. Если подать питание на В+ либо от аккумулятора старт есть, аккумулятор заряжается. Не понравился корпус одной микросхемы, но не могу понять что это. Может кто встречался с такими. Интересуют обе.
Комментарии: 29
Dmitry
А оно не перекликается в той части с 97а или 97м? https://mega.nz/folder/tytlTTKY#sAOFFmFuE3EtQnhh3l-scA https://mega.nz/folder/xvNxhagI#7kp5qsTGmor8A3g-bpROcw
Sam
Что значит подать 20в с бп?
Str
Спасибо, посмотрю. Есть плата H98M, совсем другая схемотехника подпаял Type-C только c двумя контактами питания, на них подал с лабораторного блока питания
Sam
Ну так не работает
Vasiliy
Я Думаю, нужно просто поменять разъем , и не усложнять
Str

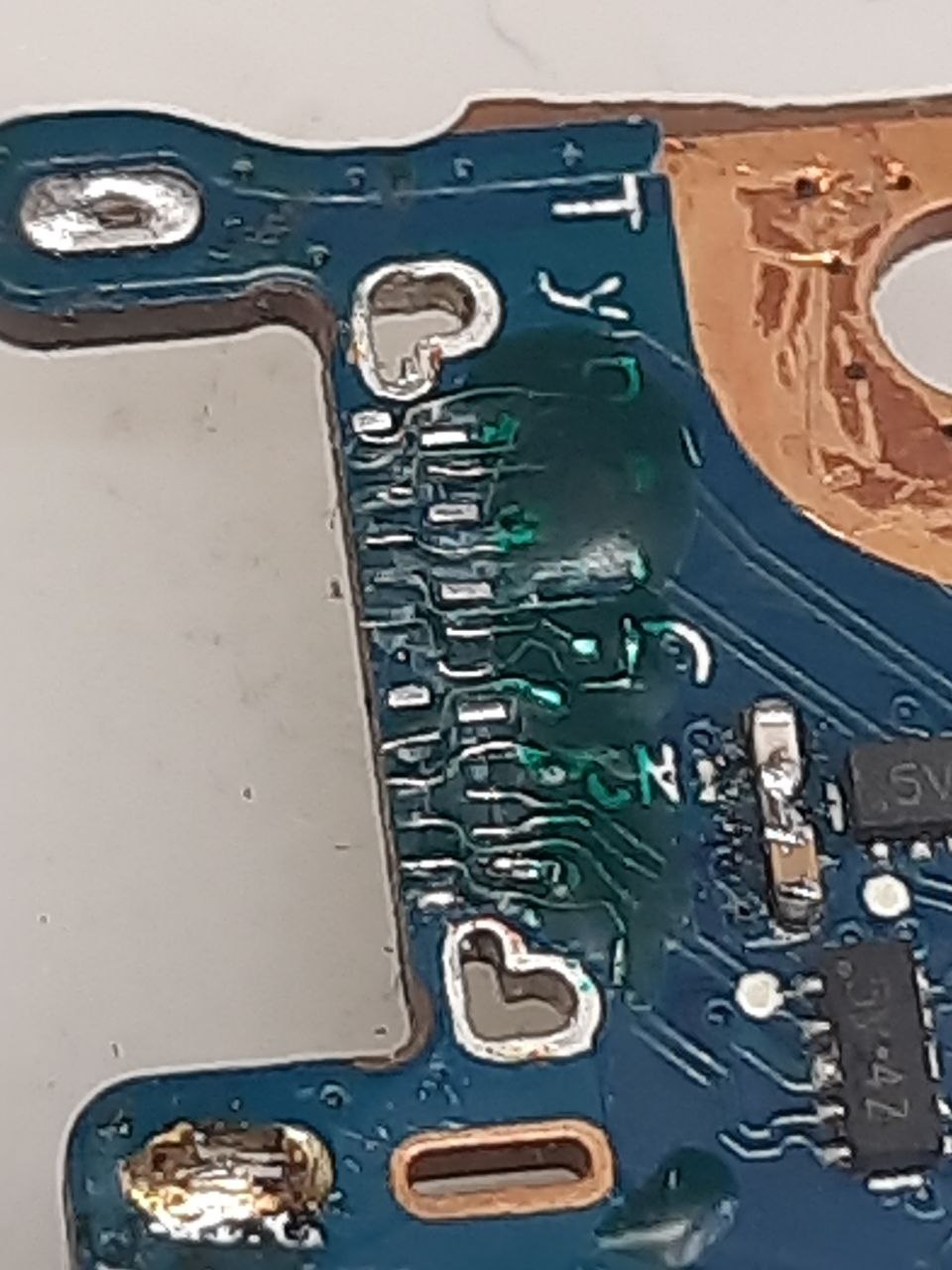

с корнем вырваны практически все пятаки, кроме земли и питания. Несколько раз пробовал переделать, не садится разъём ровно. Несколько контактов всё равно не припаиваются к пятакам.
Alexey

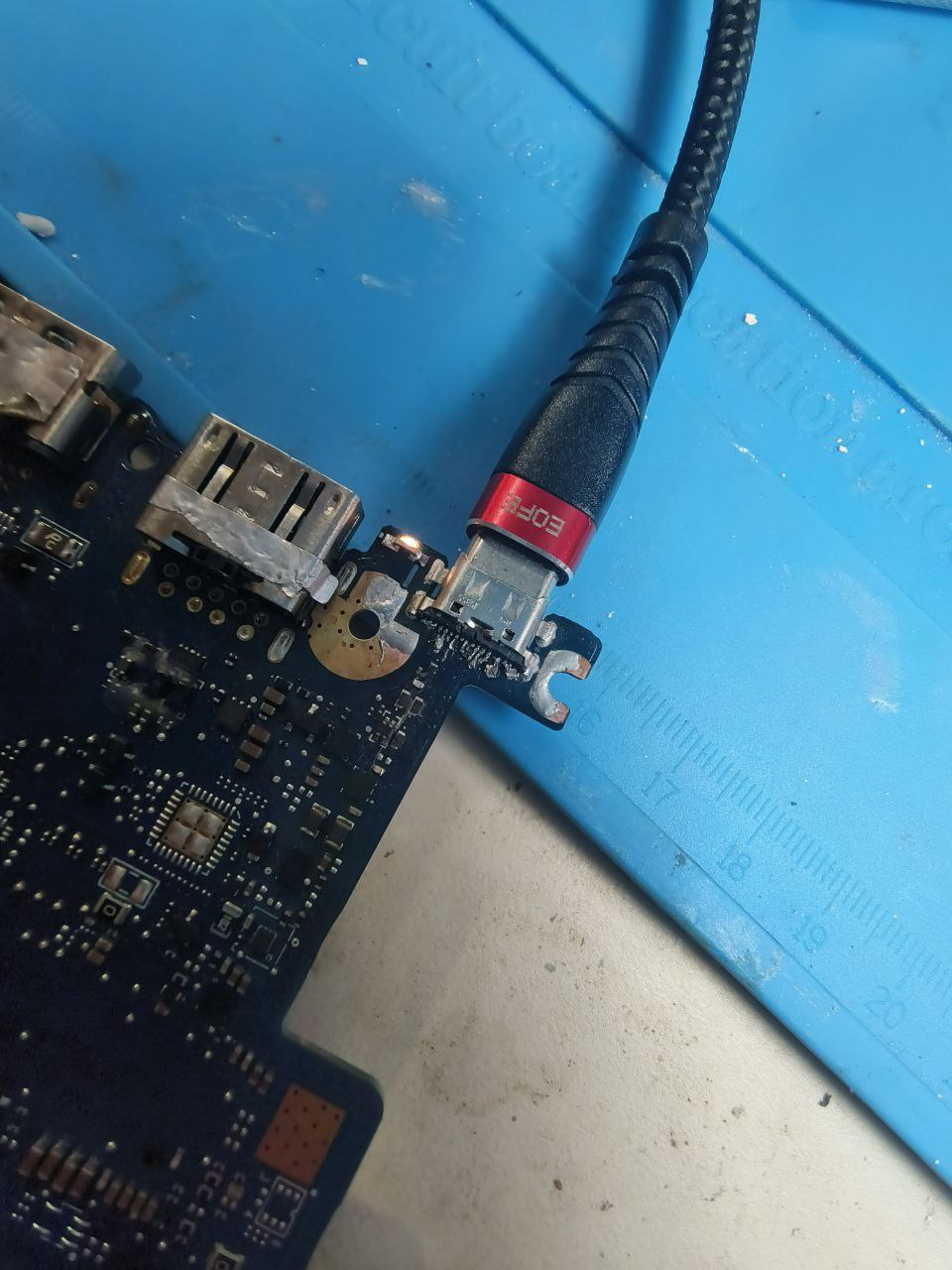

Восстанавливал такой с прогаром сквозным - именно разъёмы часто выносит в этих ноутах (не бейте сильно за эстетику). Там провода кинуть от него проблем особо нет, главное чтобы не замыкали на землю боковые линии.
Str

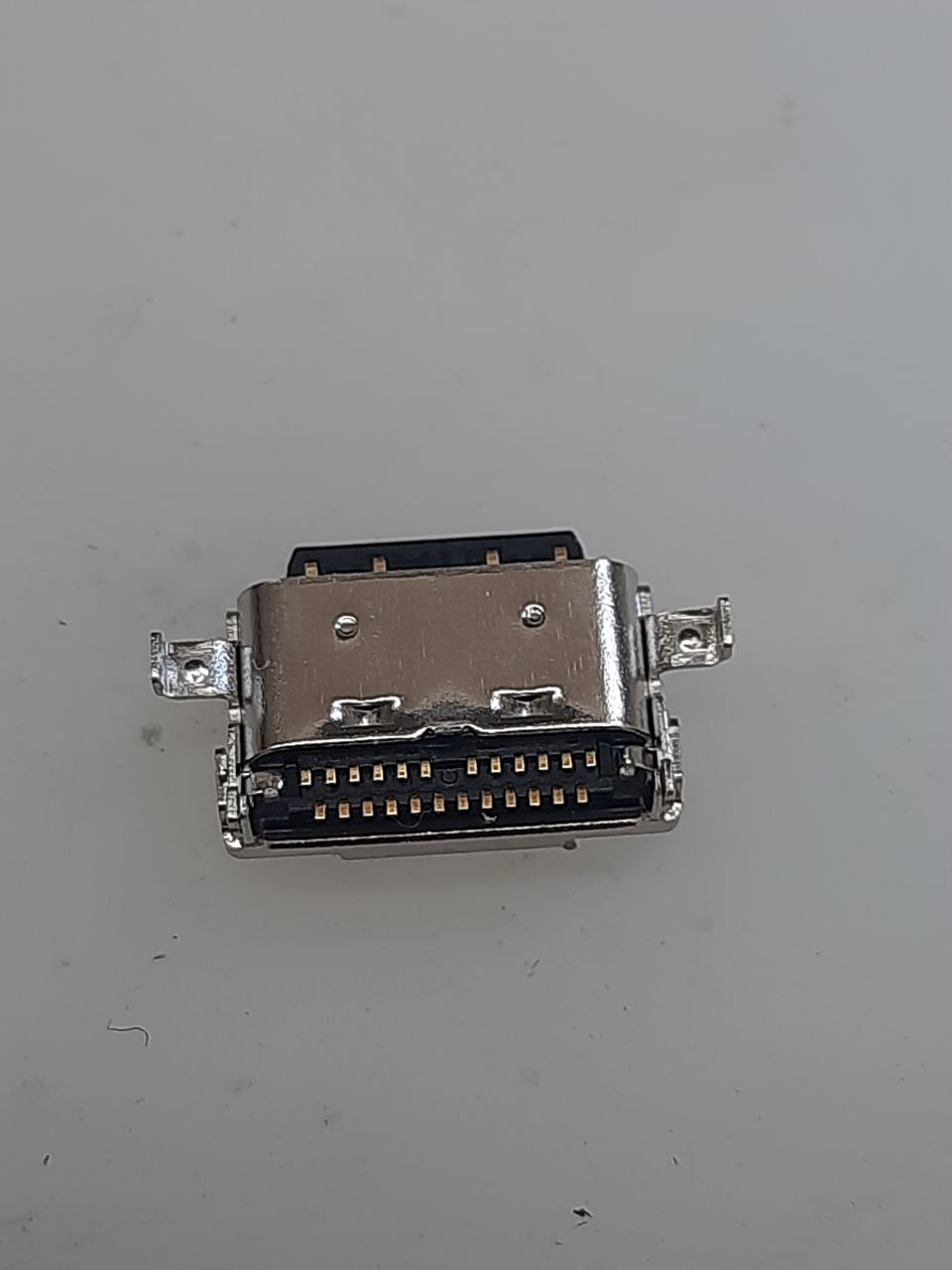

На этой материнке другой разъём стоит. Короче, убрал все "лишние" линии, кроме питания.
Alexey
У питания через type-c, если я верно понимаю, для зарядки нужно чтобы отработал PD триггер, а ему нужны сигнальные линии.
Str
Их оставил )
Alexey

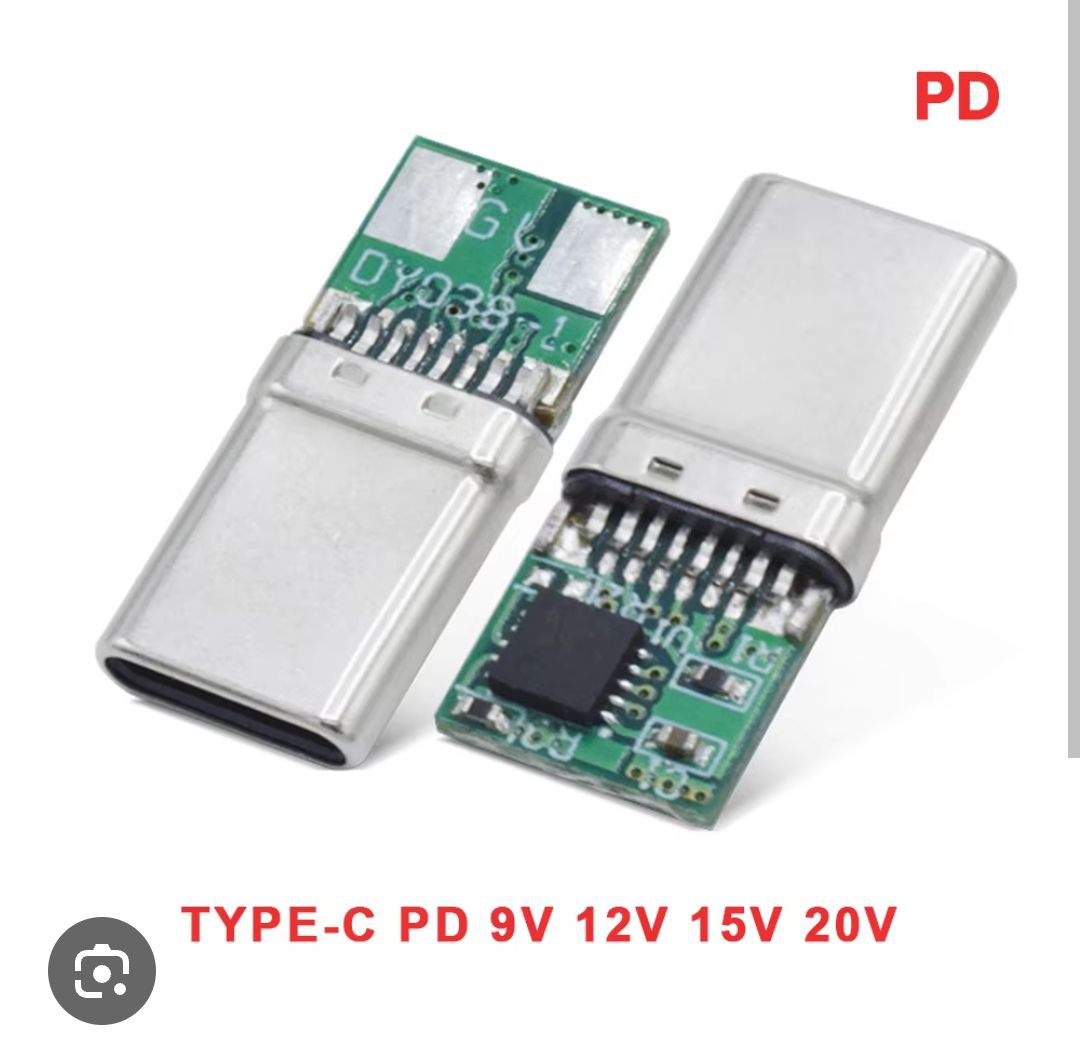

Тогда надо смотреть что на нем происходит. Что там у вас конкретно подсказать не смогу с ходу, но на али в виде отдельного модуля можно глянуть по распиновке.
Str
прошу прощения, я может некорректно написал. Не стал восстанавливать площадки, используемые для USB, удалось посадить нормально разъём на плату. Ноут включается, тестирую.
Albert
Хуево объяснил, кто поймёт тот поймёт х)
Unded
сс1 сс2 хватает
Alexey

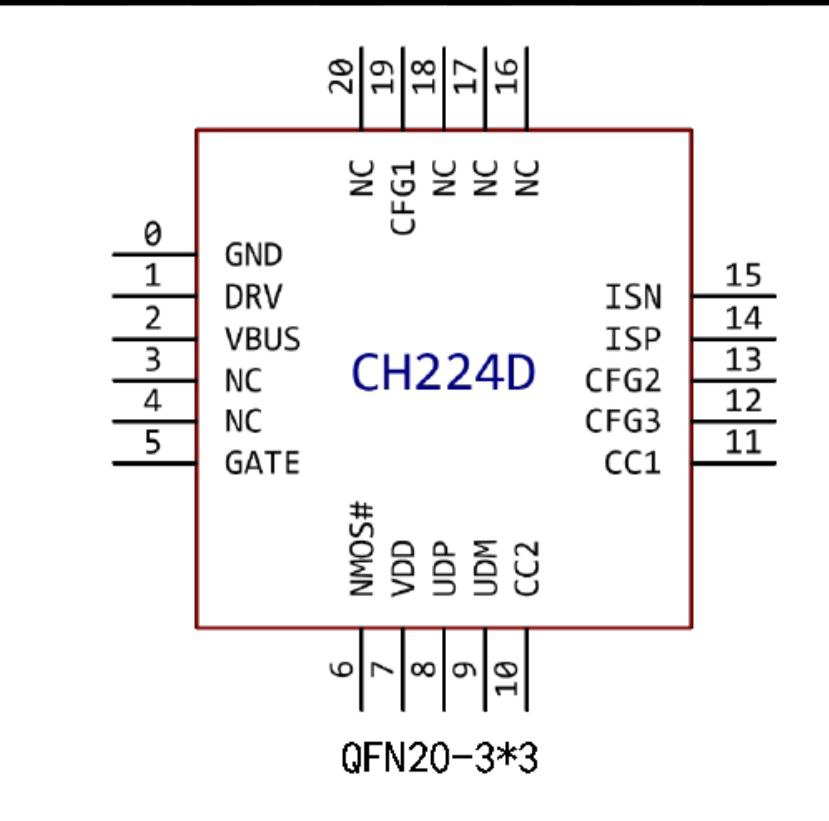

Я конечно не великий схемотехник, но вот, например, этот триггер так не заработает (по крайней мере у меня не стартовал).
Andrzej
и что оно ? дату ждало от зарядки ?
Unded
мб тут какойто сплав с квикчарджем... кто их знает
Andrzej
Отвратительно
Oleg
Я так понял это лошадь копытом запаивала
Rsx13
задним левым :) с бодуна в пятницу 13 го в високосный год , под кислотой :?)
Albert
В однорядной тайпси лучше не впритык, а сверху, оставляя место для маневра мычки. Чтоб она имела возможность двигаться с разъёмом вместе , а не трескалась под механическим воздействием
Alexey
Ну под всем этим большая дырка слои зеленки, не до эстетики)
Sam
Это и без слов по наитию понятно. Когда ничего не понятно то лучше использовать супер клей
