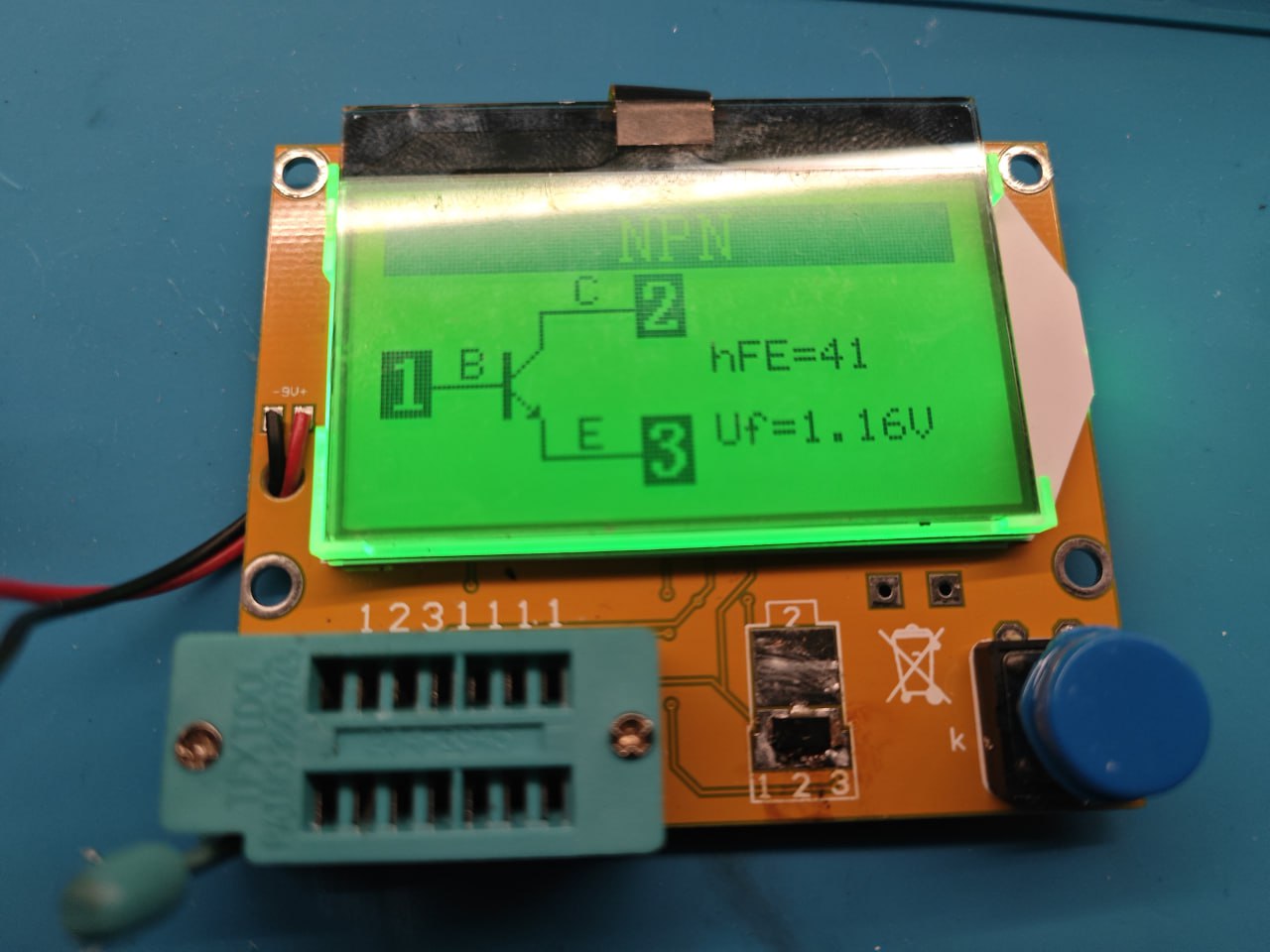

ребята, может поможете... вообщем товарищ притащил блок круиз контроля, из-за неверного подключения спалили транзистор который на индикатор выходит. корпус SOT-89, маркировка DW и снизу ещё E. по транзистор-тестеру такие показания. может кто знает как называется или чем заменить? можно в корпусе sot23-3
Комментарии: 31
Maksim
А зачем менять, если по показаниям вполне живой транзистор? А вообще, скорее всего пойдет любой маломощный NPN в таком корпусе.
Evgeny
их 2 рядом для 2 индикаторов один в труху с прогаром ) второй ок
Nbrem96
Индикаторов или светодиодов?
Evgeny
светодиодов
Nbrem96
Ну тогда реально любой должен поехать
Nbrem96
Больше вопрос в другом. То что этим транзистором управляет выжило ли Раз оно с пригаром в дрова
Evgeny
хороший вопрос... будем надеяться, что да )
Aaaaaaaa
Скорей всего со встроенными резисторами, их еще цифровым зовут
Zar116
тут никто не проверил marking code DW в корпусе sot23-3
Aaaaaaaa
Та нах, и так понятно Половик засунуть можно 7002 заменяет большинство говна
Zar116
пока не проверишь , не будешь уверен.
Aaaaaaaa
Ну проверь)))
Zar116
https://smd.yooneed.one/code4457.html
Evgeny
в том и суть что ничего по коду не нашёл вообще из NPNанзисторов
Aaaaaaaa
Ну и шо нашел?
Zar116
по ссылке открывается база по коду -DW в sot23? На плате такие же установлены ? трудно)))
Aaaaaaaa
Почему?
Zar116
нет понимания самой схемы
Aaaaaaaa
Терь смари Он померял такой же
Evgeny
точнее даже не SOT-223, а что-то похожее, но мельче... 4мм в ширине
Aaaaaaaa
Видишь падение бэ и h21э? По падению можно было бы подумать что это дарлингтон Но Hfe всего 41 а должно быть сотни-десятки тысяч Это значит что транзистор едва открыт Едва открыт потому, что в его базе в разрыве резистор Резистор ставят только у "цифровых npn", или у биполярных ключей, тоесть которые заточены под ключевой режим, чтобы не ставить внешних резисторов
Evgeny
нашёл корпус - SOT89
Aaaaaaaa
А значит работает он ключом, и туда легко войдет 7002 например
Zar116
поготь ты с полевиком то)))
Evgeny
работает по-любому ключом. по сути это выход на индикаторный светодиод 12V
Aaaaaaaa
Вот так мы без всяких справочников и тырнетов нашли что это такое А еще биполяров таких на большой ток не бывает, потомушо они греться будут Но зачем, если я угадал. 7002 ему легче найти чем аналогичный
Zar116
но корпус то уже SOT89
Aaaaaaaa
Максимум там может понадобиться затвор к истоку подтянуть, и то это редкость И чо, если у него там светодиод
Zar116
ща понатыкаешь)))
Aaaaaaaa
Короче ебитес, раз учиться не хотите
Evgeny
SOT-223 она вроде
