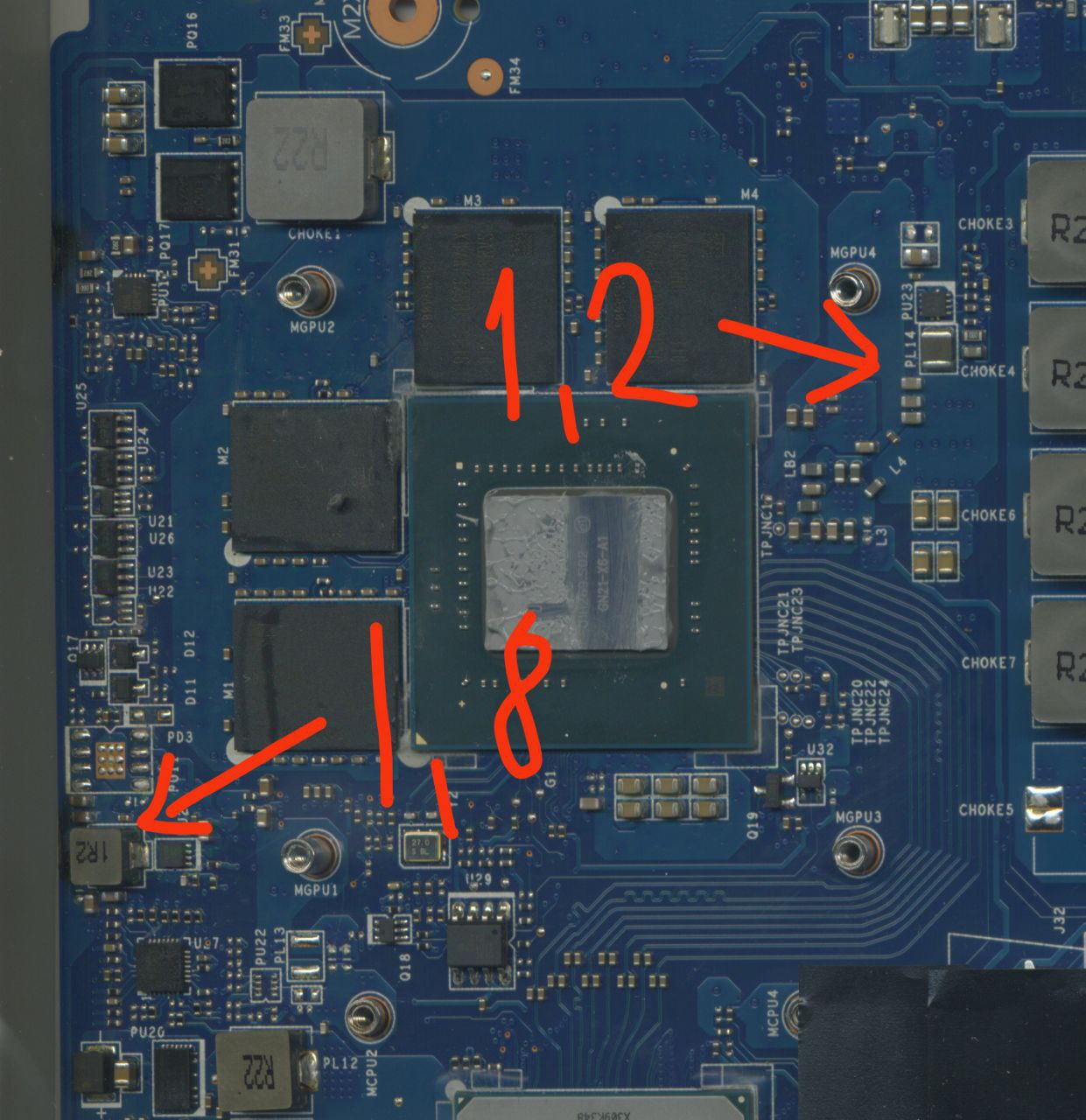

Приветствую, на ноуте мси отсутствует дискретное видео rtx4070, плата ms-15851. Напруги ядра, памяти, 1.8в все есть, обмен со флешкой вбиос тоже есть. Проводились какие то манипуляции с шим pu23, на дросселе pl14 1.2v, сопротивление 14 ом, какое условно нормальное сопротивление должно быть по этому питанию? С обратной стороны похожий шим стоит, там 0.9в видимо питание pcie
Комментарии: 23
Sam
Наверное там должно быть 1.8
Sergey
1.8 вот тут стоит
Sam
ну так 1.8_sus 1.8_aon 1.8_main выбирай вероятно это 1.8_AON на питание флешки видеобиоса сколько?
Sergey
1.8 на флешке
Sam
сопротивление
Sergey
838 ом
Sergey
Скорее так и есть и для 40 серии 1.2в видимо норма
Timon
это не много не то ... AWS%%% SY8288RAC Adjustment 0.6V FB, 500KHz BAA%%% SY8286RAC Adjustment 0.6V FB, 500KHz а у меня стоит: BDJ%%% SY8288ARAC Adjustment 0.6V FB, 600KHz
Aleksey
вам шашечки или ехать?
Sergey

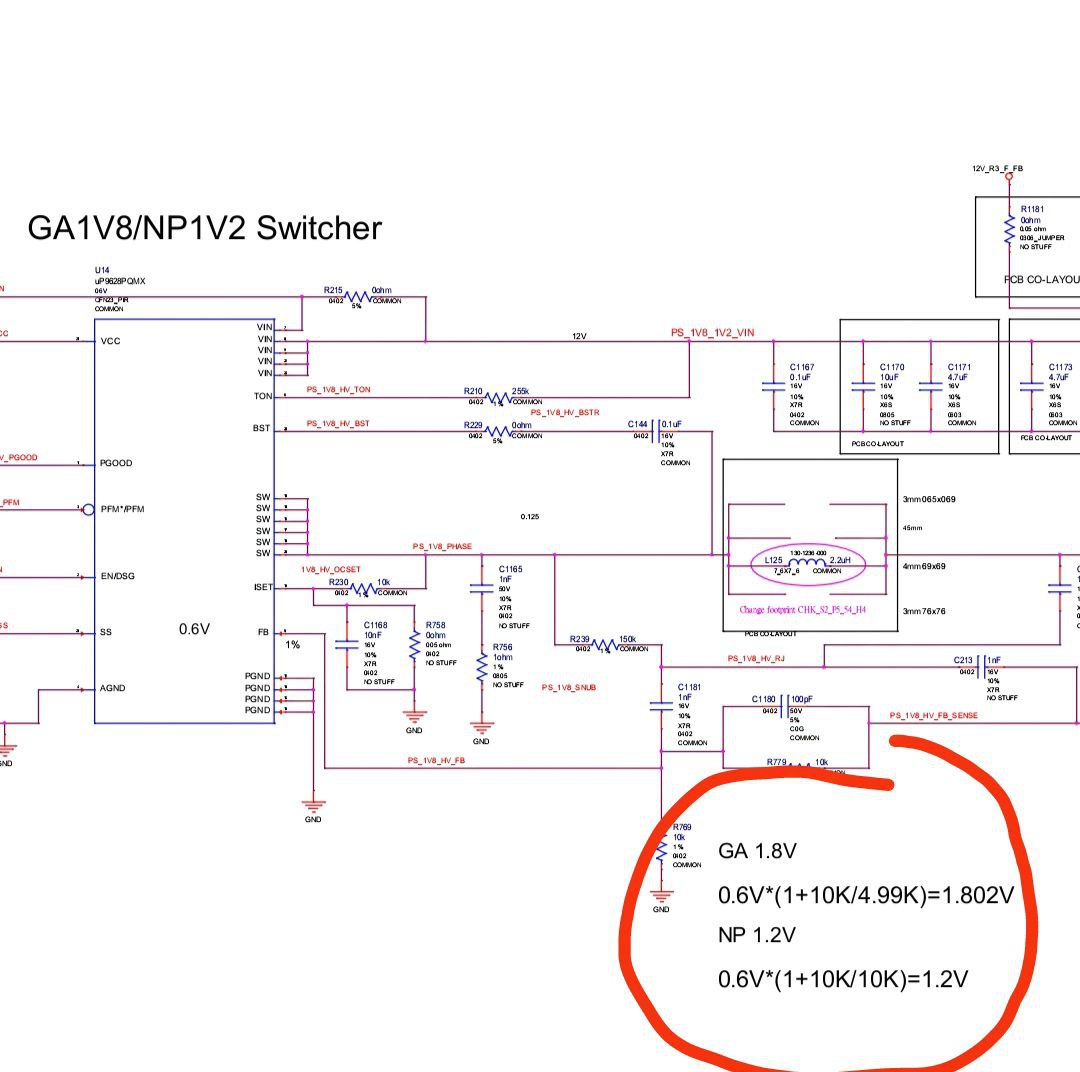

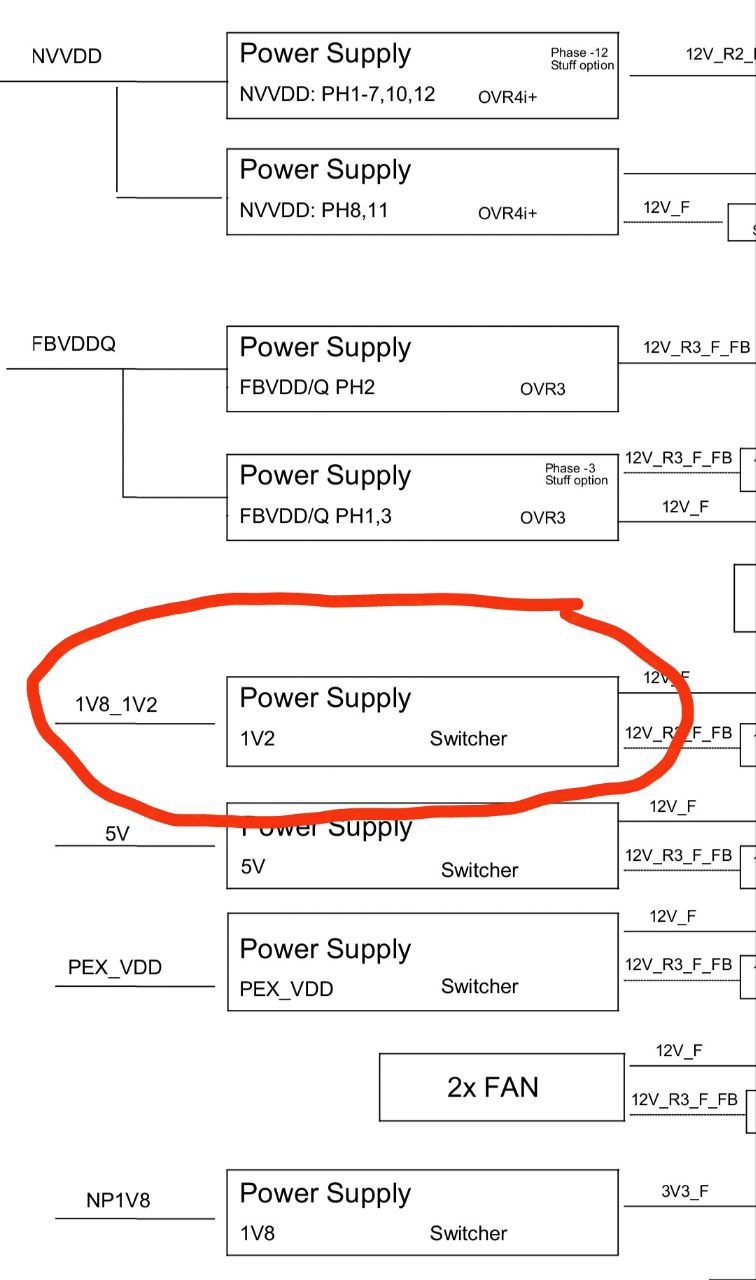

Это схема 4070 десктоп
Timon
ехать ... но хотелось бы для начала обвязку сравнить .... или вы пробовали ставить без доработок? меня конкретно интересует 15й вывод там LDO да и еще 13 вывод ...на SY8288ARAC он висит в воздухе на этой плате ...
Anton
не, 40 серия отличается наличием питальника на 1.2v для PEX_PLL_HVDD и PEX_HVDD, только сопротивление там в районе килоома должно быть, на сколько я помню
Sam
да я чет вообще не обратил внимания че за видик изначально
Sergey
Оо, жаль тогда гпу получается труп. Спасибо за информацию
Oleg
Отсутствие этого питания может давать что карта вообще не видится? А то лежит мси с 4060 и рандомным пропаданием карты
Sam
я думал ты уже давно продал ее
Oleg
тролляка
Sam
это Ляксеич я то че
Oleg
слышу - ебут поворачиваюсь - меня
Lyaksey
не, я столяр )
Sergey
А так сопротивление какое узнать бы
