Всем привет. Подскажите пожалуйста, плата la-l242p, мульт mec1515-nb, сигнал pch_rsmrst# равен 0, что до нажатия кнопки, что после. Так и должно быть, ведь получается ресет снят с хаба или нет?
Всем привет. Подскажите пожалуйста, плата la-l242p, мульт mec1515-nb, сигнал pch_rsmrst# равен 0, что до нажатия кнопки, что после. Так и должно быть, ведь получается ресет снят с хаба или нет?
Комментарии: 34
Deazz
не снят. что-то мульту не нравится или он не запитан вовсе
Neon
Это же инверсный сигнал. Он у меня сейчас 0 в, значит это лог единица, так ведь?
Aaaaaaaa
Не так Инверсный - значит 0 это активный уровень
Neon
На этой плате этот мульт не прошьешь. Я их уже две штуки поменял, от доноров плат
Aaaaaaaa
Это как выключатель
Deazz
так а условия все есть?
Aaaaaaaa
Где надо вниз нажать, а нде вверх, чтобы свет ВКЛЮЧИТЬ
Deazz
бесят такие выключатели))
Neon
Т.е. сигнал pch_rsmrst# должен быть 3.3 в? До этого сигнала да
Aaaaaaaa
Тоесть значит хаб готов. Тогда если ты его вручную поднимешь, то хаб даст дркгие сигналы
Neon
На Али написали, такая же. И плата с ним хоть как то стартовала. А после прошивки двух флешек всё, труп. И мульт менял на другой, и бэкапы во флешки заливал - нифига Если мульт снять?
Deazz
может что-то снёс
Neon
Этот mec в своеобразном корпусе. Да, снес, но что снес, восстановил - нашел схему, купил борду...
Anonim
Эти мульты на деллах еще не с каждой платы подходят. Немного инфы https://vlab.su/viewtopic.php?f=41&t=133409&p=996320 Верни все как было с изначальными прошивками и мультом и ризбирайся почему нет питания проца
Neon
Изначально ноут пришел с 7 омами по 3в лдо и дико грелся мульт, т.е. несмотря на низкое сопр 3 в были. После замены мульта плата то стартовала, то нет. И вот как то вообще померла, поэтому и полез шить. Все как было не получится, старый мульт в кремниевом раю. Изначально ноут пришел с 7 омами по 3в лдо и дико грелся мульт, т.е. несмотря на низкое сопр 3 в были. После замены мульта плата то стартовала, то нет. И вот как то вообще померла, поэтому и полез шить.
Albert
Снял муль и сопротивление поднялось?
Neon
Да. Потом когда ставил другой, замерил, сопрот в норме
Albert
Шей нормально, все получится значит У мульта то все проверил?
Neon
Т.е. дело в мультиконтроллере?
Deazz
https://t.me/JustNoteTeam/153503
Anonim

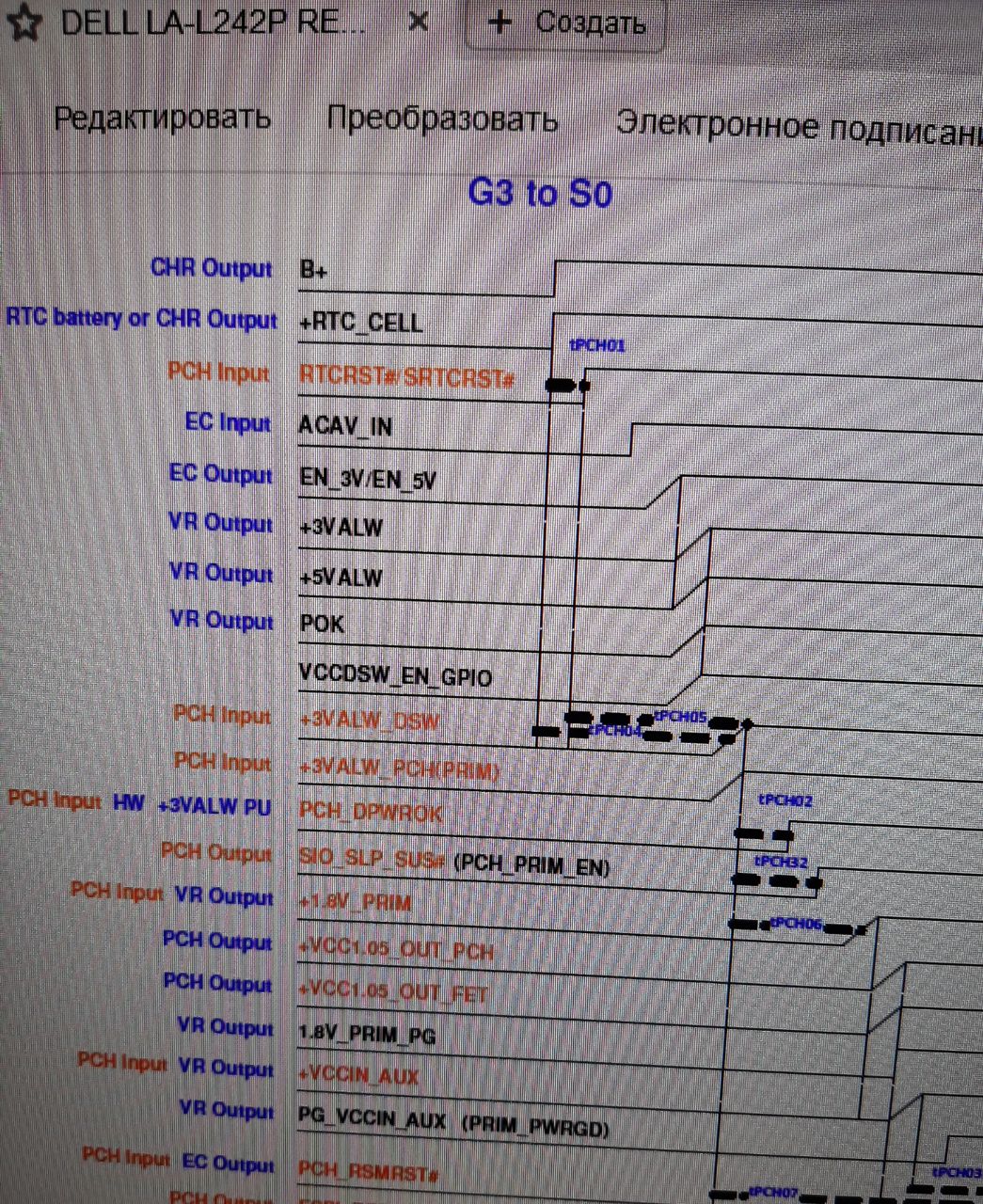

До pch_rsmrst# по поверсиквенсу что там?
Neon
Все есть
Anonim
Ну такой ответ не пойдет )
Albert
Оп, че чиним?
Neon
После прошивки померла. А потом я мульт заменил заново на другой и борду нашел (кстати, если борда нужна, могу выложить сюда). Вот начал заново все измерять, сначала Сейчас посмотрю Да, тоже 0 в Pch_rsmrst#_r чем отличается от обычного pch_rsmrst#? А до прошивки плата стартовала, были все питания, кроме питания ЦП. А сейчас даже индикатор ЗУ не горит Понимаю. Я потом полностью таблицу приведу, с напряжениями. Сейчас просто не могу.
Anonim

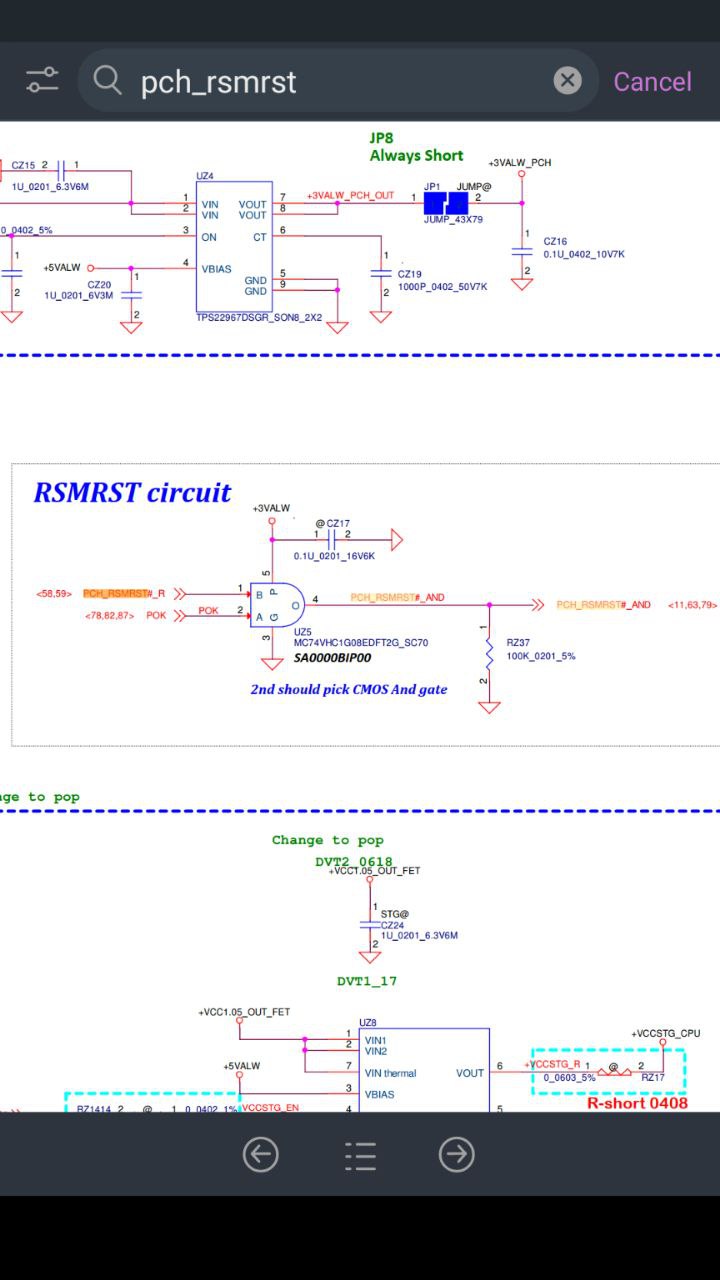

Pch_rsmrst# из мульта непосредственно, далее по плате расходится как pch_rsmrst#_r. После прошивки были какие-то действия еще?
Neon
Здесь все описал https://vlab.su/viewtopic.php?f=41&t=143681 . После этих действий только поставил другой мульт, нашел борду и начал все измерять заново. Дампы старые залиты.
Anonim
У тебя pch_rsmrst# с мульта непосредсвенно нет? Сюда например pch_rsmrst#_r тоже не приходит?
