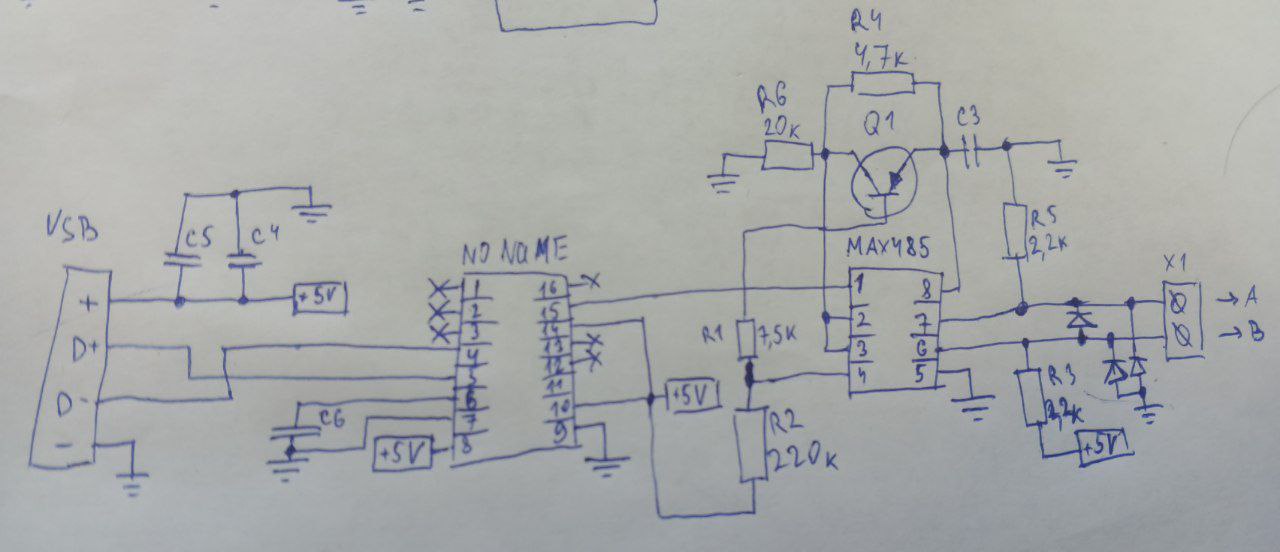

Всем привет. Кто-нибудь знает, что за микросхема с 16 выводами на фото, которая затёрта? USB-UART преобразователь YYH-256 включет так же 8-пиновый MAX485 (RS485). Перерисовал схему, подключения не совпадают ни с одним из даташитов и популярных конверторов (CH340B...C...G и подобных). Кварца тоже нет, как видно на фото.
Комментарии: 13
Voldemus
Накой тебе это. Проще новый купить. Он копейки стоит.
Lifarigur
Дело не в этом Нужно понять, как no name взаимодействует с max485. А именно за счёт чего переключаются RE и DE пины на 485-ой
Nik
какая то с TX беда, гдето чтото не так срисовал, а нонeйму и не обязательно управлять то rede.
Lifarigur
Не, всё так
Nik
15 пин на 5В посажен, ты уверен?
Lifarigur
Если верить распиновке CH340C, то земля должна приходить на 1 ногу. Но её там нету. 100%
Nik
14 точнее
Lifarigur
Да-да
Nik
хорошо, покажи на своей схеме RX TX, хотябы предположи где они
Nik
верим верим
Lifarigur

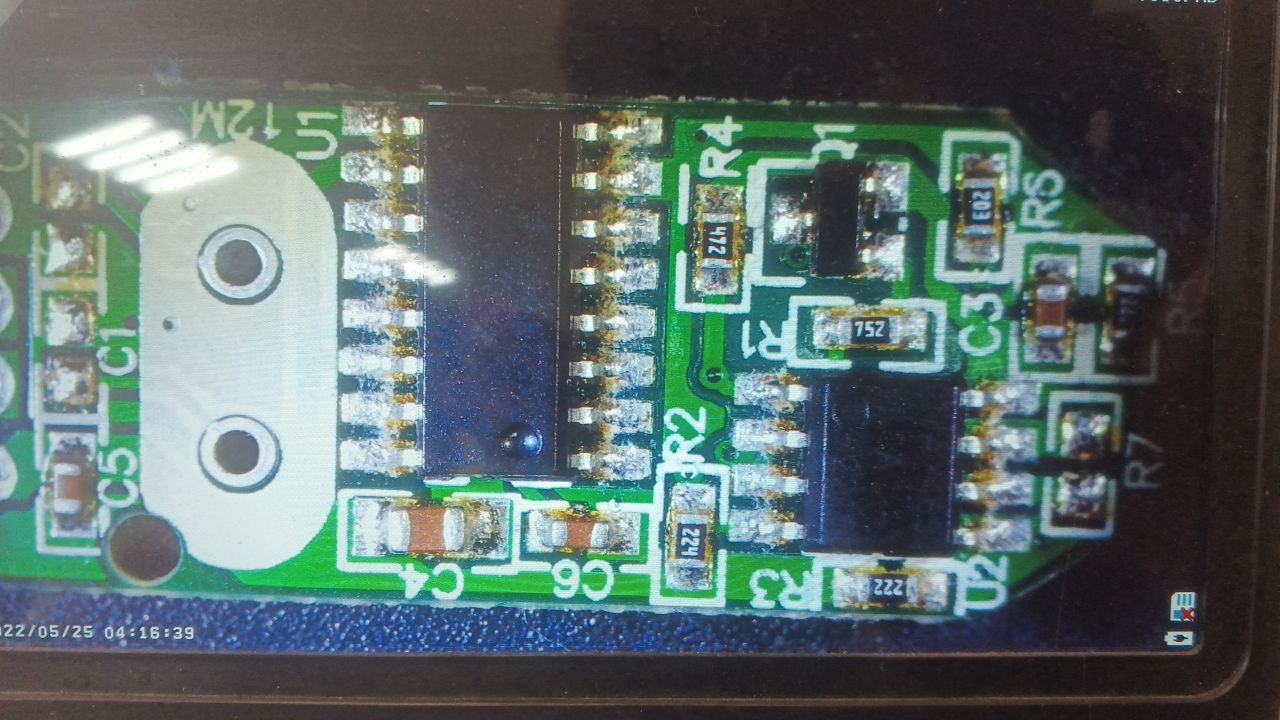

Если бы всё совпало, вопроса бы соответственно, не было бы Вот плата на микроскопе
Nik
еще раз, не выводы назови, а путь прорисуй RX TX от нонейма к 485 или наоборот
