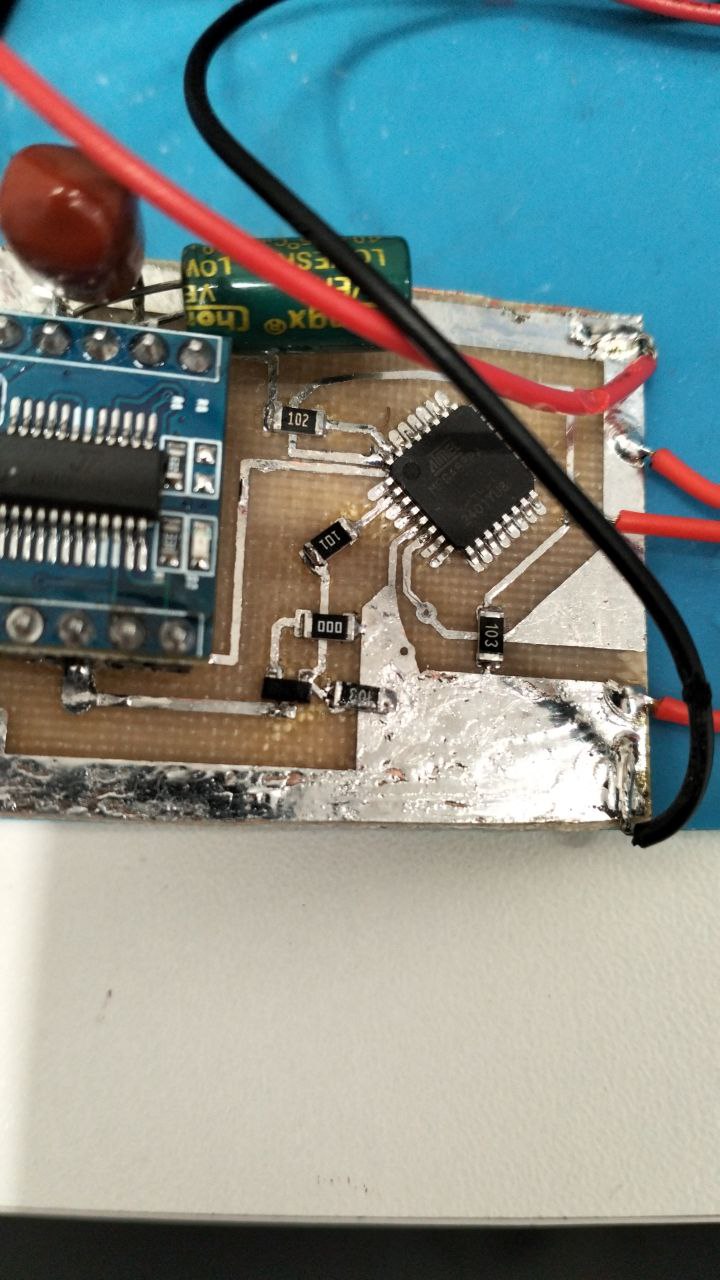

Может кто-то пожалуйста подсказать. Почему atmega88pa не подает напряжение на затвор мосфета irlml2402? Если разорвать цепь, то напряжение на ноге есть, а если она подключена к затвору, то не подаётся. При этом если заменить irlml2402 на 2n7000, то все прекрасно работает?
Комментарии: 36
Firelander
транзистор дохлый может быть, померь сопротивление затвора
Aleksey
проверь что у атмеги ножка настроена в режиме push-pull. Еще можно отключить затвор от ножки и подключать его к 0 и + питания, проверить переключается ли транзистор
Roman
Ножка output настроена Так переключился и работает Припаял обратно к ножке перестал работать
Aleksey
еще может быть затвор слишком подтянут к земле и у ножки МК не хватает тока его вытянуть. Измерь омметром резистор на 103, может там совсем не 10к
Sergey
301
Roman
103 да, 10ком
Humka
Левый угол странно разведен, от одной ножки странные две дороги
Roman
Измерял 10к там. Пробовал без резистора, все равно не помогает.
Aleksey
тогда рисуй схему, на фотографии печатной платы не все видно. Скорее всего в процессе сам поймешь что что-то не так соединено
Roman
Также менял резистор затвора 0, 100 ом, 220 ом Хорошо попробую
Aleksey
поздравляю! с резистором 0 Ом ты сжег ножку МК :)
Roman
Почему тогда с 2n7000 работает?
Aleksey
рисуй схему )
Roman
И сейчас без подключения к затвору напряжение идёт на ножку
Sergey
М.б. вывод сконфигурирован с PullUp. И у разных транзисторов разный порог
Roman
Если бы вывод был сконфигурирован с пулл ап, то было бы сопротивление большое? Обычное ардуиновское объявление на output без пулл апов
Sergey
Замените 10к на 1к
Roman
Попробую
Firelander
какой смысл? Надо просто отпаять затворный резюк от ножки мк и подать 5 вольт туда. Если уж так не откроется значит с транзистором или с остальной частью схемы, которую он включает проблемы
Sergey
Похоже на PNP Пожалуй да, смысла особо нет
Mutbka
У современных МК не так просто ноги жечь.
Aleksey
интересно, а есть пруфы и как это сделано? Неужели ограничительный резистор? Кстати atmega88 это не современный МК, атмел его уже лет 30 выпускает. Микрочип после покупки вряд ли что-то меняла в нем кроме дизайна даташита
Firelander
у мег считаются довольно дубовые ноги, их не так просто убить. У современных как раз проще
Mutbka
На схеме там только clamping diodes, все ж. Но опыт показывает, что оно переживает неаккуратные тыкания пинцетом зачастую.
Zoog
Подай сам на затвор 5В через 1кОм - всё будет видно.
Roman
Подключал питание к затвору, без резистора. Все работает. Транзистор открывается.
Sergey
Получается уровень срабатывания полевика больше чем выдает МК? Левые полевики?
Ensem
а разве хорошим полевикам не нужно напряжение >4 вольт для полного отпирания? Чтобы открыть полевой транзистор, необходимо подать на затвор напряжение, превышающее порог Vgs, но не значение Vgs(max)
Roman
Если бы было так, то на затворе разве не должно было быть хоть какого-то напряжения?
Sergey
С логическими уровнями - нет А с 5в оно появляется?
Roman
Если затвор подключить к питанию, то да. И открывается и работает.
Vasil
Я бы через 100 Ом затворные подключил, посмотрел падение. Если на резисторе оседает всё напряжение, а на самой ноге ~5В, то у транзистора гигантская утечка с затвора.
Roman
На самой ноге даже не появляется напряжение. Не то, что оно до затвора не доходит. А просто не появляется, стоит только отпаять от затвора дорожку, сразу есть напряжение.
Hardegor
Поставь резистор 1 ком в затвор посмотри на ток через этот резистор и напряжение на затворе и все вопросы отпадут)
Roman
Между затвором и пином?
Hardegor
Если это биполяр, то на затворе будет падение 0,6 вольта Да
