Ребят, подскажите, как понимать линию нагрузки, не могу понять почему у нее кф отрицательный, те с ростом напряжения ток падает
Ребят, подскажите, как понимать линию нагрузки, не могу понять почему у нее кф отрицательный, те с ростом напряжения ток падает
Комментарии: 6
Andrey

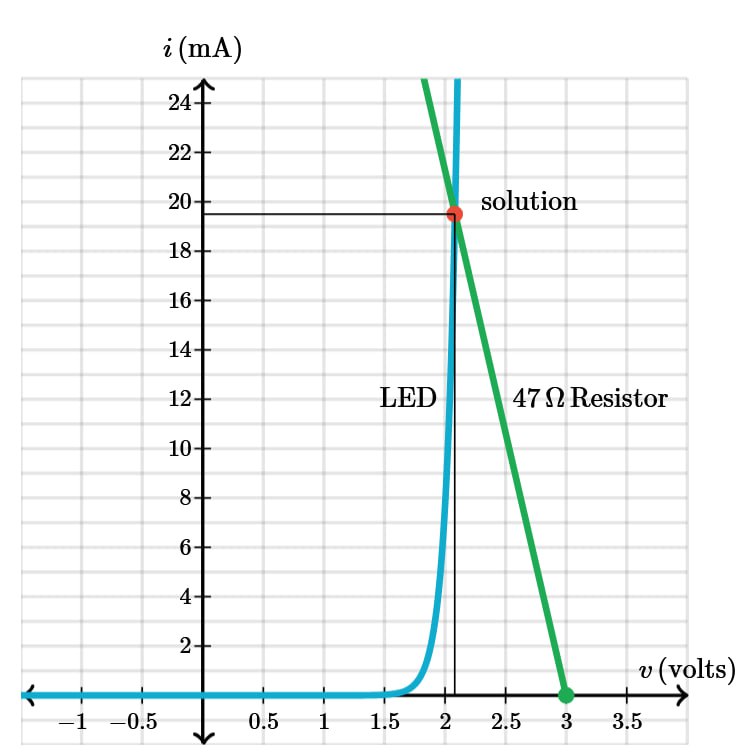

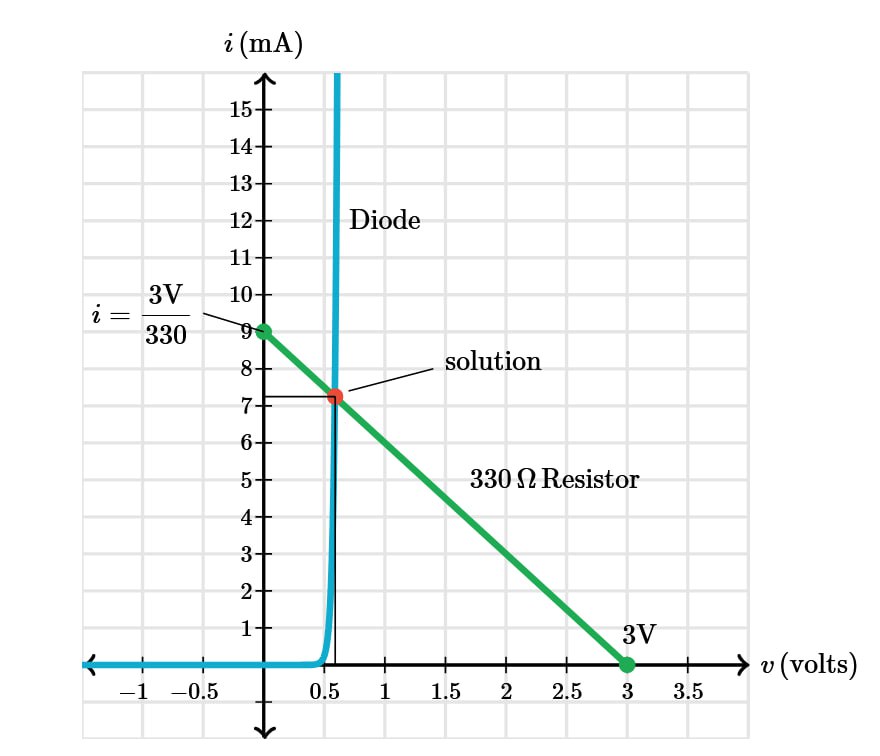

А почему зеленая прямая с отрицательным наклоном? Откуда такой график? ВАХ диода правильно.
Unmanned
https://en-m-wikipedia-org.translate.goog/wiki/Load_line_(electronics)?_x_tr_sl=en&_x_tr_tl=ru&_x_tr_hl=ru&_x_tr_pto=rq
Voldemus
Это не графики, а чушь какая-то. На светодиоде падает не 0,6 В как на обычном p-n переходе, а 1,6 В. Зеленый график - это вообще не понятно что.
Unmanned
да, вы правы, я не тот скрин прикрепил
Andrey
Да нет, все правильно вы прикрепили. В первом случае R=330, во втором R=47 Ом. Здесь по оси Х напряжение на диоде u = E - iRн А это уравнение действительно прямой с отрицательным углом. i = uR/Rн = (E – u)/Rн
