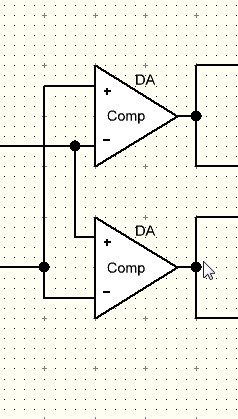

Господа, у меня немного глупый вопросик. Есть схема компаратора "больше-меньше" на микросхеме LM393. Если напряжение регулировать обычными подстроечниками (RM063 вроде бы), ловить момент, когда "разницы между сравниваемыми напряжениями нет", удаётся уверенно. Я правильно понимаю, что у указанной микросхемы гистерезис отличен от нуля?
Комментарии: 7
Vladimir
Это не совсем верный схема. Может и не работать если гистерезис неодинаковый
Xander
Ну, у меня работает, как нужно На каждую пару входов вешается средний вывод подстроечника, каждый из которых одним концом соединён с напряжением питания, другой с землёй. А выходы идут на логическую схему.
Vladimir
О. Ресисторы которые задают оффсет..
Firelander
В документации ничего про гистерезис не нашел, но может быть напряжение смещения я причем своё у каждого отдельного экземпляра
Andrey
Вы точно знаете, что такое гистерезис? У компаратора его нет. Если он нужен, вводится введением положительной обратной связи.
Hardegor
В даташите есть Input Offset Voltage и Input Offset Current у разных компараторов оно разное
