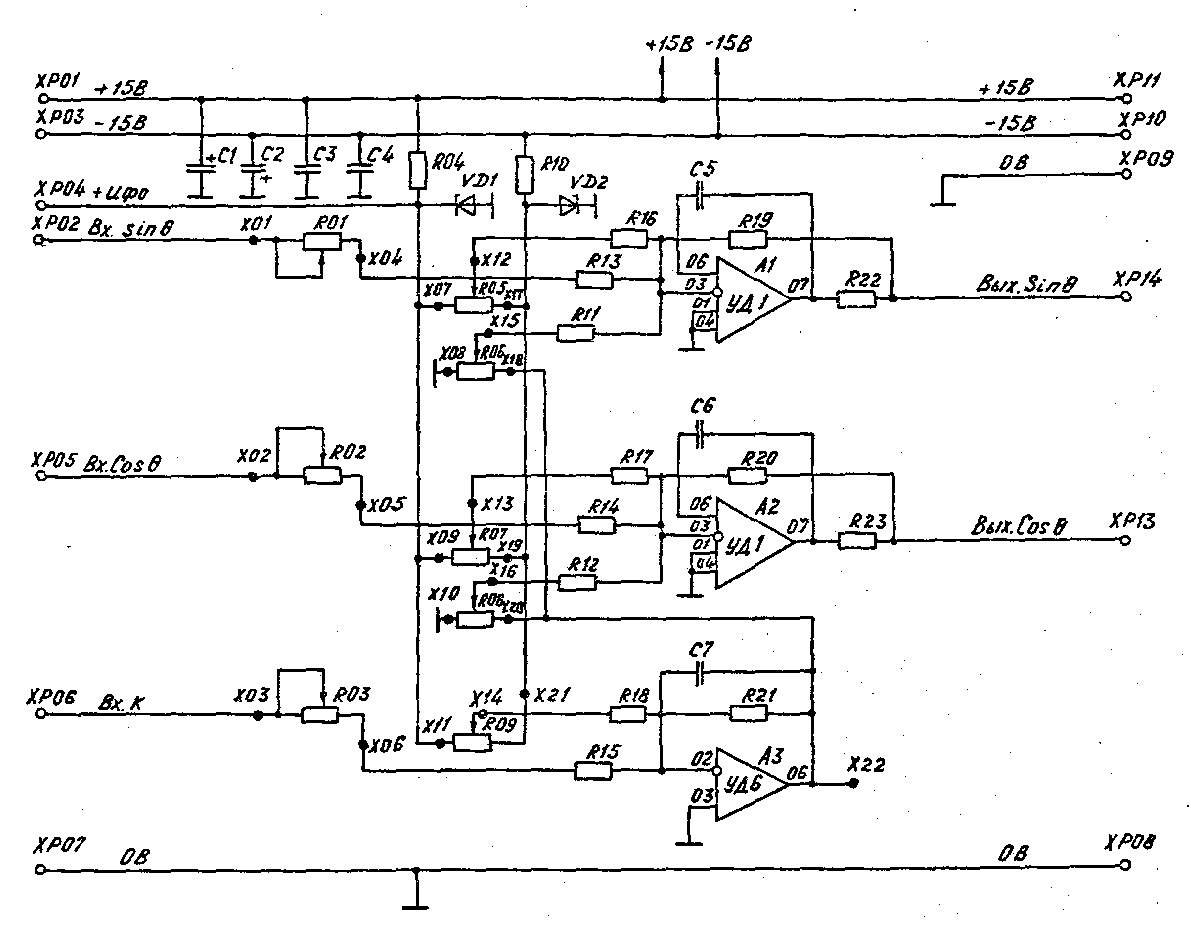

Парни, кто шарит в схемах. Это предуселители сигналов с оптического энкодера. Три фотодиода. 2 шт 574уд1 и 140уд608... Схема из 80 годов. Есть варианты ее улучшить? Надоело, что постоянно приходится крутить резисторы уровней.
Парни, кто шарит в схемах. Это предуселители сигналов с оптического энкодера. Три фотодиода. 2 шт 574уд1 и 140уд608... Схема из 80 годов. Есть варианты ее улучшить? Надоело, что постоянно приходится крутить резисторы уровней.
Комментарии: 13
Voldemus
Что мешает заменить энкодер ?
Vandal
уникальность, там шаг 1/32 микрона...
Voldemus
Ни один современный энкодер не может заменить его ? Не верю.
Andrey
Я представляю, сколько он будет стоить. А зачем крутить подстроечники? Настройки сбиваются?
Vandal
Источник света плывет по яркости, возможно уже кондеры плавают. После усилка оцифровка идет, и важно, что бы амплитуда была стабильна. Там дальше в математике и фазы и уровень нужны. Обсчитывается скорость, направление, смещение...
Vyatcheslav
Начните с замены конденсаторов. Затем стабилизируйте яркость. Или регулируйте усиление в зависимости от яркости
Nik
Источником света что является? Может с него начать
Vandal
Лазер 650
Nik
Ее схема есть? Там тоже же что-то 80х
Nik
Xp06 это что за вход
Michael
От нагрева у резисторов меняется сопротивление. Особенно у потенциометров. Также от вибрации. Замените на хорошие потенциометры с высокой стабильностью
Michael
симулировать в лтспайс, заменить современными компонентами
Zoog
во-первых, усилитель, Вы не на таджикском канале во-вторых, дело точно в уровне, а не смещении? именно вх. сигнал плавает? тогда стабилизировать нужно причину, а не следствие Как вариант - АРУ
