Вопрос знатокам. S7-1200. WinCC 7.5 SP2 установлена в VMWare. Не хочет соединяться через драйвер S7-1200, 1500. Нагуглил решение - надо, мол, экспортировать проект SIMATIC to SCADA (спец.софтинку надо поставить от Сименса). Поставил, экспортировал, подгрузил в WinCC в Tag Managment. Всё равно ни в какую. Адаптер в PG-PC указал. ПЛК пингуется. И с панели Weintek связь есть по тому же протоколу.
Комментарии: 7
Gabrrr
Эм, ну для начала проверьте access point на предмет того верная ли сетевуха. Потому у винцц есть приложение (поищите в пуске) wincc channel diagnostics. Там может про связь что понятнее станет. Ну и касательно вмваре, у вас бридж мод сетевухи? По идее с ним должно работать, но у меня тут тоже что-то были траблы, хоть и ТИА, а не винцц. Я в итоге в NAT режим переводил, выдавав айпи из подсети плк. Но подробностей что там было уже не помню. И панель вайнтек видимо физическая? Может поставить софт вайнтека на эту виртуалку и попробовать симуляцию запустить. Потому что вариантов где связь пропадает много. Для начала хотя бы отделить что это именно связь, а не какие то косяки у вас в винцц
Maxim
wincc channel diagnostics смотрел, понятнее не стало. Нет связи и всё. "бридж мод сетевухи" - да. Попробую NAT. "И панель вайнтек видимо физическая?" нет, это онлайн-симуляция из EasyBuilder. Поставить его в эту виртуалку - вариант, попробую тоже. ModbusTCP соединение из этого же проекта WinCC из VMWare-guest на хост проходит, читает... Спасибо большое за рекомендации!!
Gabrrr

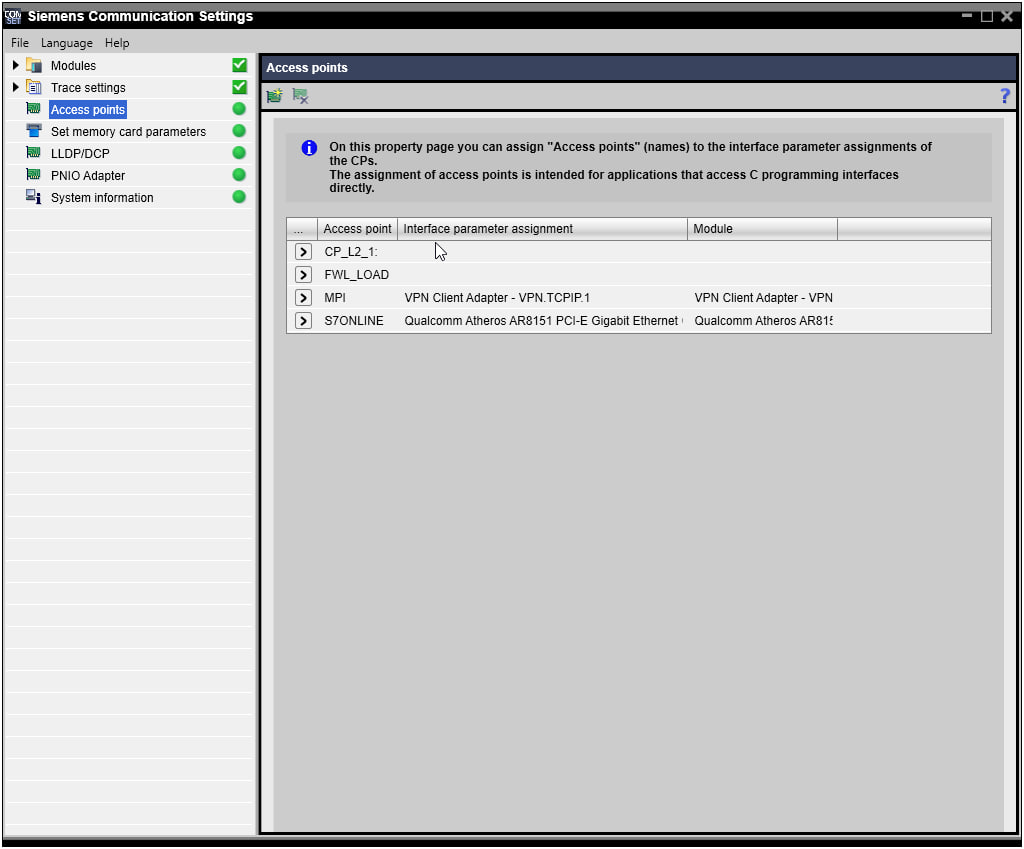

Ну а самое простое, акцесс поинты для винцц проверили? Т.е. если вы в проекте используете S7ONLINE, то для этой точки доступа должна быть указана верная сетевуха
Maxim
В "Set PC-PG interface"? Проверил.
Gabrrr
Ну это не pg/pc по идее. Для ТИА она отдельным пунктом идет в панели управления винды "communication settings". Для класических винцц не помню как, либо также, либо в пуске там где винцц ищите что-то с насттройками связанное. Вам именно надо указать привязку между точкой доступа программы (s7online) и железом.
Vladimir
Файервол не блокирует порты?
Maxim
А вот это не знаю. Теоретически может Надо смотреть. Теперь уже наверно в понедельник.
