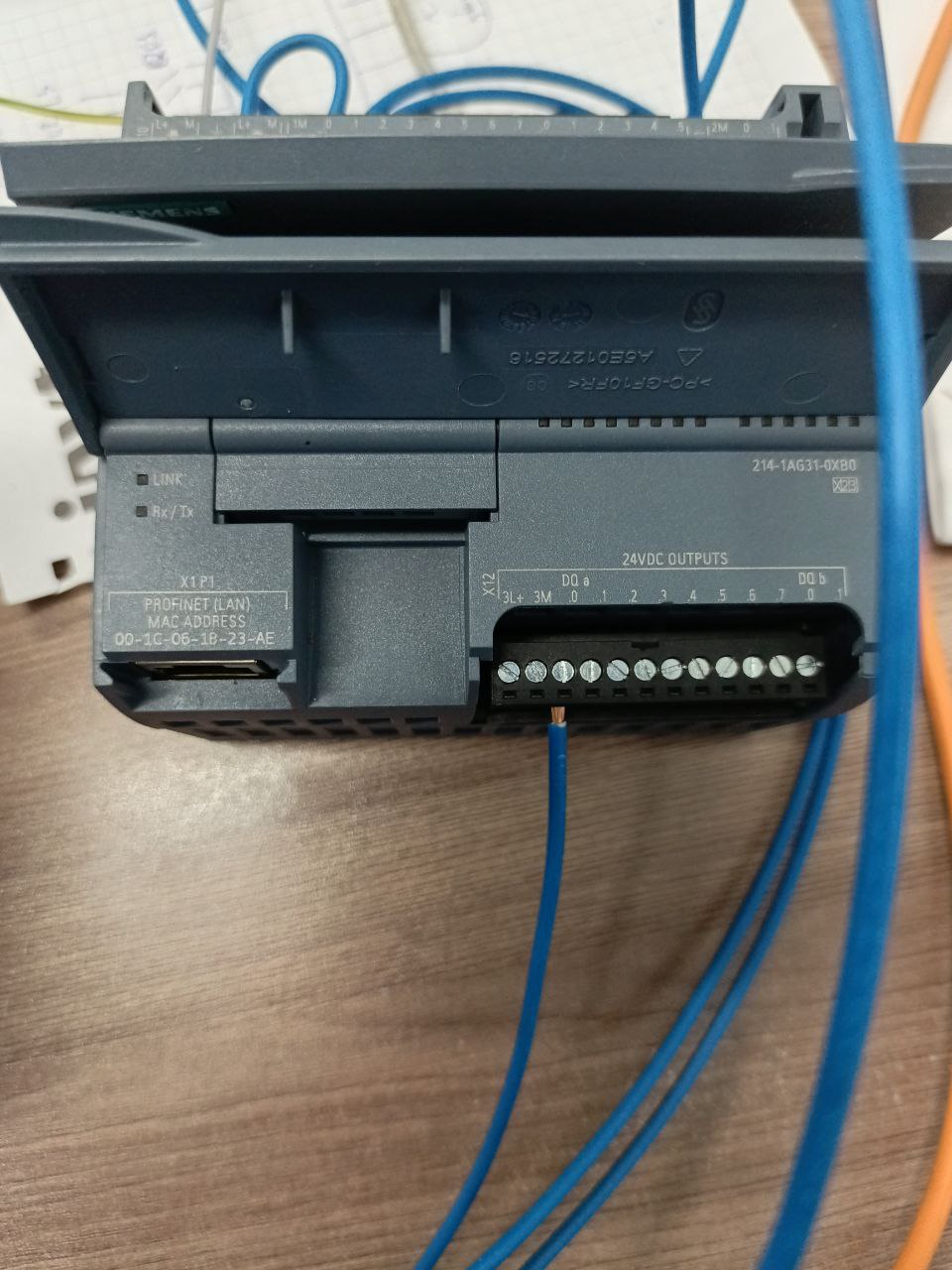

Мужики помогите советом, тренеруюсь подключать разные ПЛК. На примере 1200 dc/dc/dc 1M подсоединил к 0, провод от DI пошел на частотник. 2M сделал перемычку с 1М и дальше на 0, провод от AI пошел на частотник. 3L+ хочу подключить к питанию +24, а 3М также к нулю рабочему, а активные DQ пойдут на частотник. Все верно , подскажите??? Или не надо было 2М занулять?
Комментарии: 8
Shakespear
1М подключить к минусу, а не нулю, провод от плюса и от DI идет на частотник, 2М никуда цеплять не надо, судя по картинке у вас пассивные датчики цепляются, 3М надо не к нулю, а к минусу подключать, минус также уходит на частотник вместо с DO
Anton
ща бы в 2к24 под винт многожильный провод крутить...
Shakespear
отож на столе, кто ему запретит
Abc
Спасибо огромное за внесение ясности ! То есть M2 идёт вместе с A1 на частотник? А М1 и М3 подключаются к выходящему минусу М (вверху,со стрелочкой вверх)
Anton
ты там к земле прикрутил цифровой ноль что ли?
Shakespear
к нулю с ТП
Abc
Пардон я ещё нуб Да, к земле, но это так временно я подкинул потому что не знал куда ее Обязательно ли провод от плюса на частотник отправлять, если там активные выхода? Можно ли просто DI один отправить?
Shakespear
активный выход DO? обычно в частотниках просто реле с перекидным контактом
