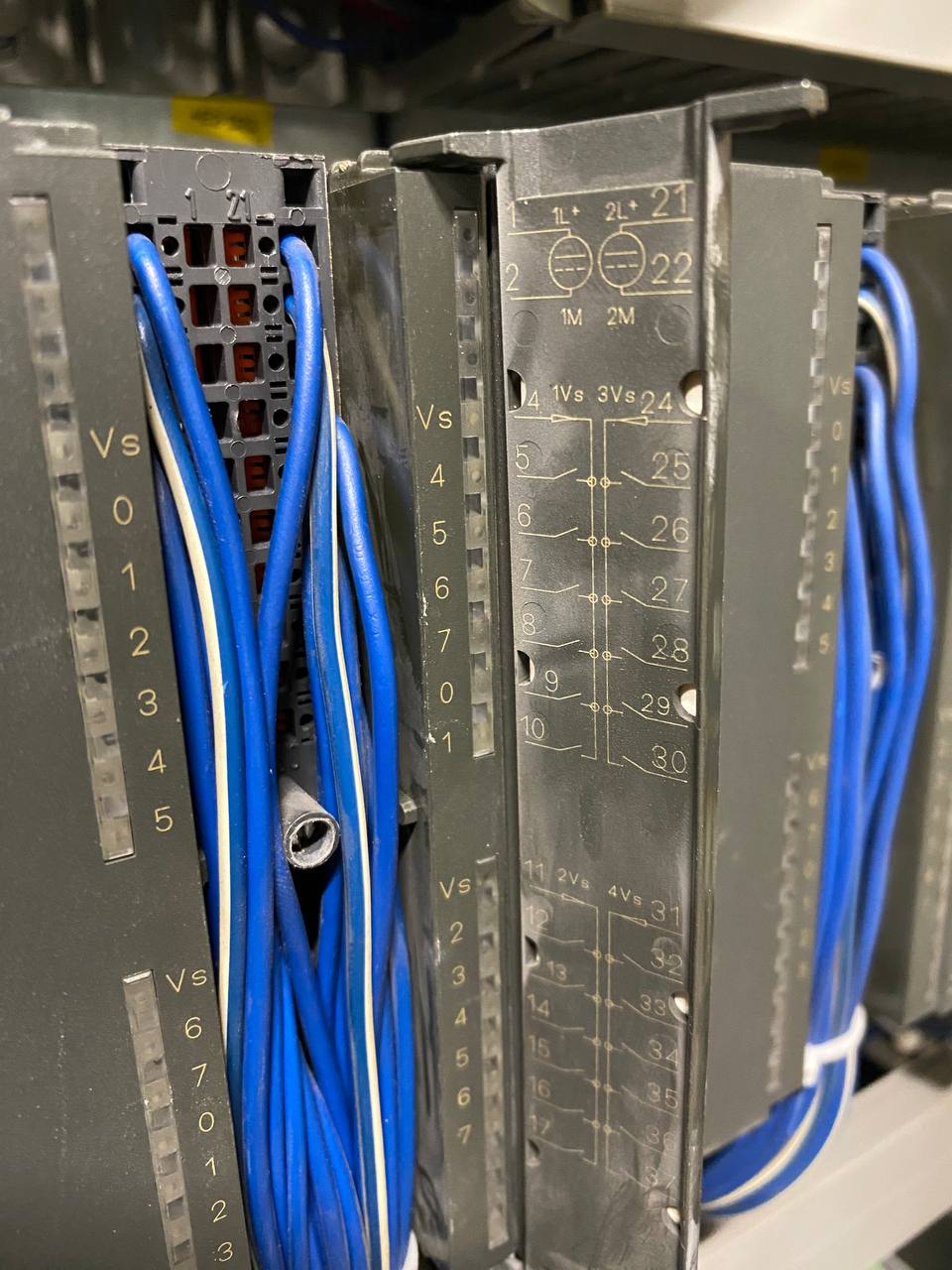

Может кто нибудь подсказать кто включается светодиод #4 (отметил красным) Как я понимаю его должен зажигать 4й провод в правой колодке если считать сверху вниз Проблема в том что 24в на нем есть но светодиод не горит И сам модуль получается в ошибке горит красным SF Ранее в работе горели все светодиоды поэтому подозрение на светодиод #4
Комментарии: 8
Gabrrr
Первый выход на 25й клемме. На 24 клемму, она же 4я сверху в право ряду подводится питающее напряжение.
Mishka
24вольта на ней есть. Умер вход получается?
Aero
Проверьте логику, положительная или отрицательная
Mishka
Спасибо
Gabrrr
Вы откиньте 25й провод и померьте просто на нём. Может у вас 24В с поля откуда то прлетают, а не из модуля идут. Ну и 24-25 прозвоните. Если звонится, а лампочка при этом не горит, то скорее всего релюха залипла внутри модуля
Gabrrr
Вообще лучше ноутом подрубиться и посмотреть что за ошибка на модуле. Это сафети, там всякие разные диагностики. Может у вас катушка на том конце выхода подгорела, модуль сдиагностировал и вывалися в ошибку. А может и на самом модуль с выходом что-то
Vildan
Это что за модуль вообще ? Судя по именам Exx.x это дискретный вход . У 300 серии светодиод на входе подключен , а тут как незнаю.Сфоткайте шильдик модуля посмотрим общий провод где тут. Пока точно должно быть питание на верхних клеммах модуля (1-2 и 21 -22)
Mishka
Всем спасибо уже разобрались Не правильно посчитали контакты Вместо 25 мерили на 24 На 25 сигнал не приходил поэтому была ошибка sf
