Коллеги, добрый день! Планируется проект на Weintek в качестве панели оператора и ПЛК Codesys. Нужен ввод/вывод, желательно НЕ ModbusTCP (EthernetIP или может что еще). В линейке модулей в/в очень желателен модуль с портами RS232/RS485 со свободным протоколом. Не нравится мне как работа с портами из Codsesys в Weintek реализована. Какие линейки ввода/вывода посоветуете?
Комментарии: 26
Anonim
А какие уже рассматривали и не устроили?
Evgeniy
Сколько RS232/485 требуется?
Sergey
у weintek есть свой ввод/вывод, даже поддержку EthernetIP сделали, но в линейке нет сетевых модулей по 1 шт) и возможно либо/либо
Nikita
Евгений,объясни незнающему,зачем несколько 485? Можно ведь на 1 подцепить n количество
Evgeniy
А мне откуда знать, может коллеги 5 сетей независимых требуется. Есть устройства у которых адрес не сменный, его только 1 на порт можно.
Nikita
Не встречал ещё чтобы несколько портов были задействованы,поэтому и спросил) Для кругозора
Evgeniy
У меня на проектах ЛОС обычно 2-3 используются. Как минимум 1x cеть расходомеров, 1x сеть датчиков pH, O2....
Sergey
3. Да и просто удобнее физически тянуть в разные стороны шину. А то сначала в одну сторону провод кинуть, потом вернуться и в другую)
Nikita
Спасибо за разъяснения)
Sergey
1. N бывает достаточно большим 2. Бывает не все устройства дружат между собой на одном порту. Например конртроль четности железно прошит и не меняется
Evgeniy

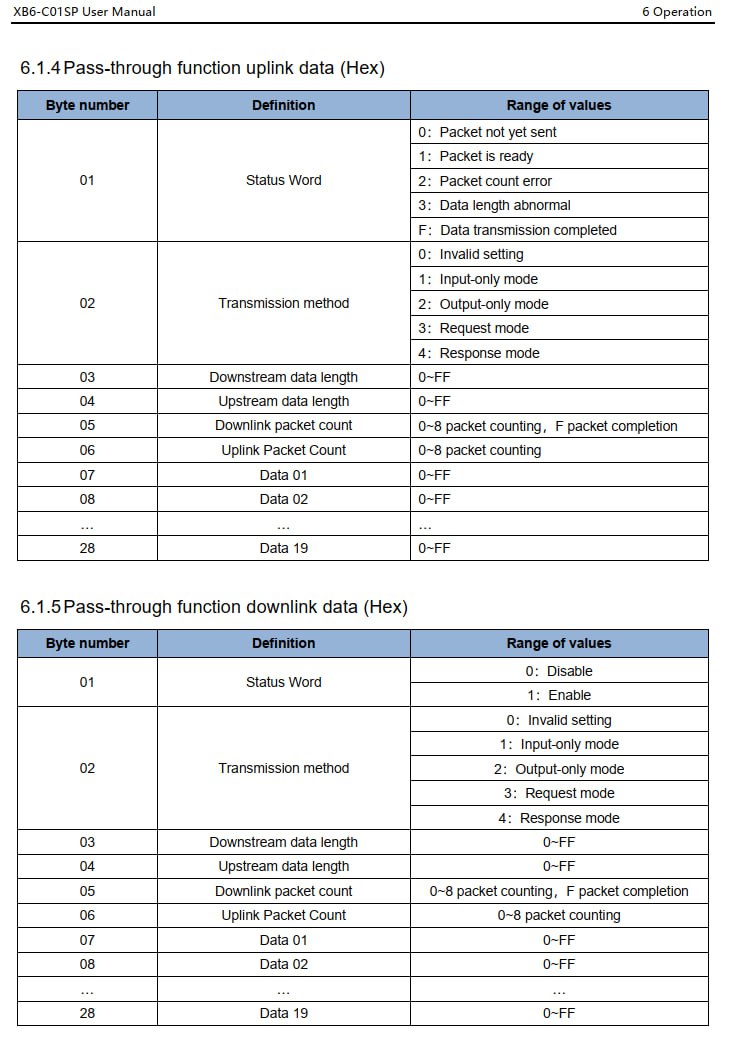

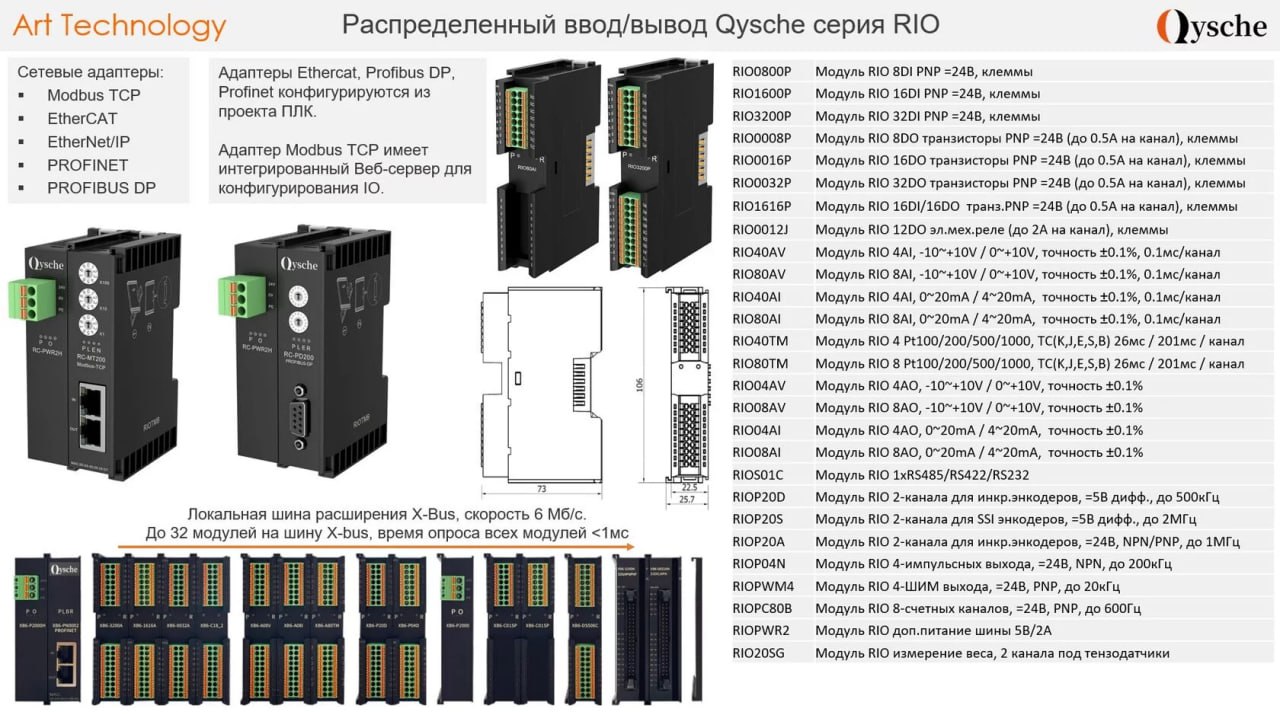

Можете у нас посмотреть Qysche(в оригинале sDot) но с модулем RS232/485 тоже довольно специфичная работа через 40/40 сетевых регистров, первых 5 для формирования задания на обмен, остальные под данные. https://art-t.pro/sdot_xb6
Sergey
32 точки на футжитсу разъеме? а к ним есть штатные клеммные сборки с кабелем? или самому распаивать тольк? По сути для меня главное - нормальная диагностика обрыва связи со слейвами. У вейнтек не очевидно, только косвенно можно понять что слейв не отвечает
Evgeniy

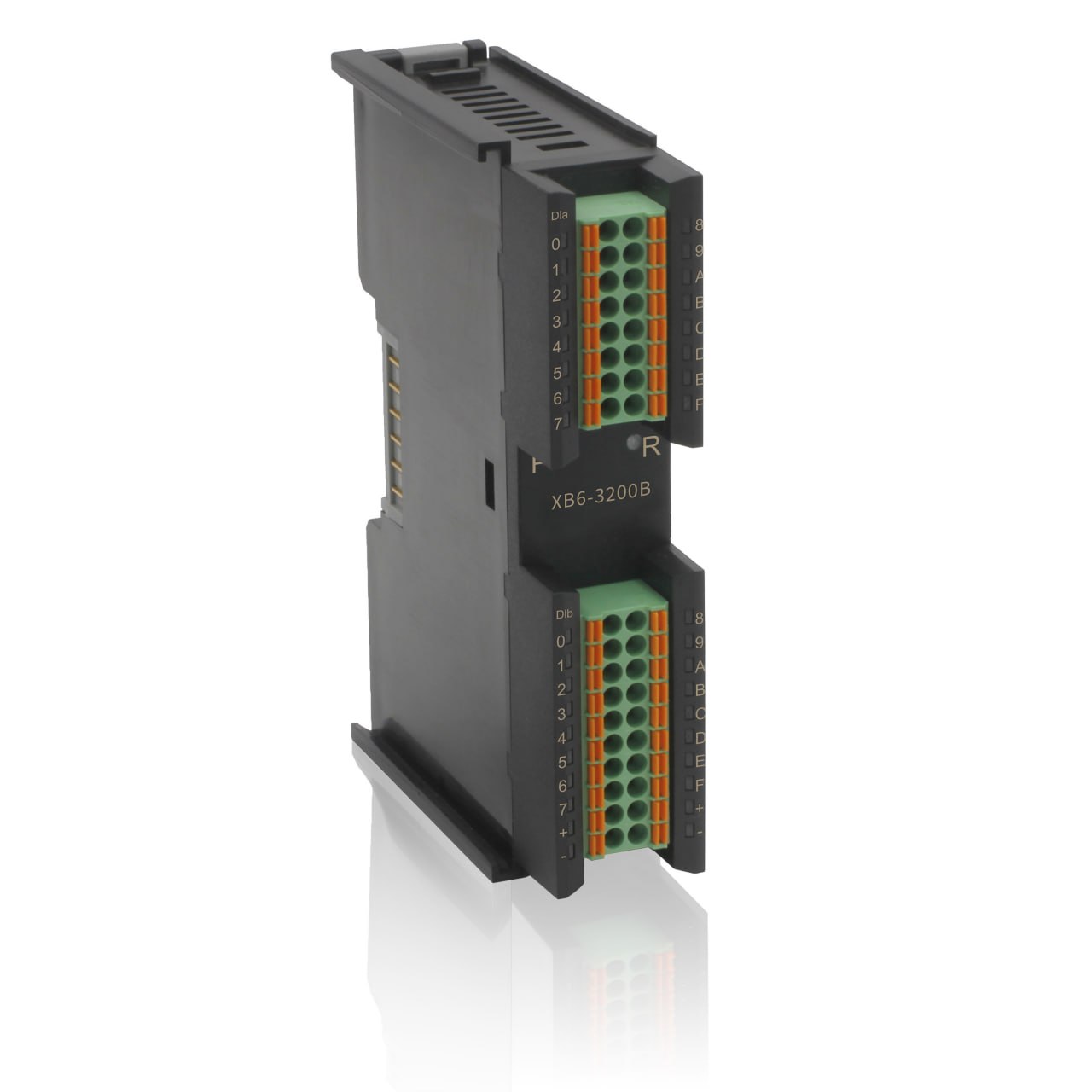

32 IO на клеммах, не возим с специфичными разъемами, хотя они есть
Sergey
Да спасибо, увидел
Sergey
Ещеб конечно винтовые клеммы бы) но это уже так, придирки. Под пружину бывает 2наконечник норм не входит и приходится питание звездой с доп клеммника раздавать
Evgeniy
Есть и на винтах вариант 32DI/DO, но в другой серии ПЛК.
Alexey
Гальванически развязанные есть, в т.ч. на складе в Новосибирске https://modbus.pro/katalog/item/ct_3274_modul_differentsialnogo_analogovogo_vvoda_4ai_0_20_4_20_20_20ma_16_bit_izolir_kanaly/ 32-канальные DI и DO в наличии много. DO со Step-Dir и ШИМ тоже появились Серия Boxio c процессором CODESYS доступна к заказу Серия I - это BOXIO в исполнении IP67 https://vk.com/clip-185216933_456239067 https://modbus.pro/katalog/item/dx210_3sfx_2000_kabel_2m_s_34_kont_razemami/ https://modbus.pro/katalog/item/mte034_klemmnyy_pruzhinnyy_blok_32_kanala_24v_1a_34_kont_razem/
Abstragnew
ODOT Ai гальванически развязанные?
Evgeniy

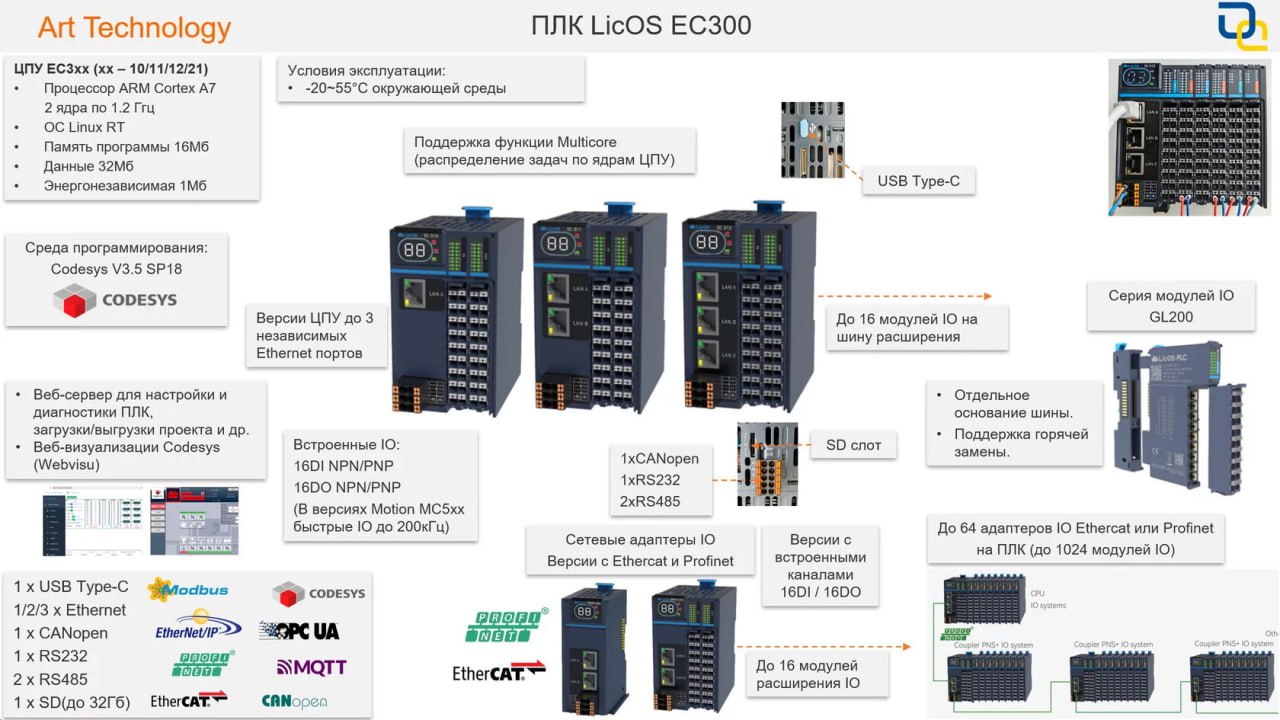

Посмотрите еще нашу новую линейку ПЛК Licos EC300. 1xRS232, 2xRS485(изолированные). Своя серия модулей IO https://art-t.pro/licos_plc
Sergey
Да там заказчик утвердил вейнтек уже. А так уже приглядывался)
