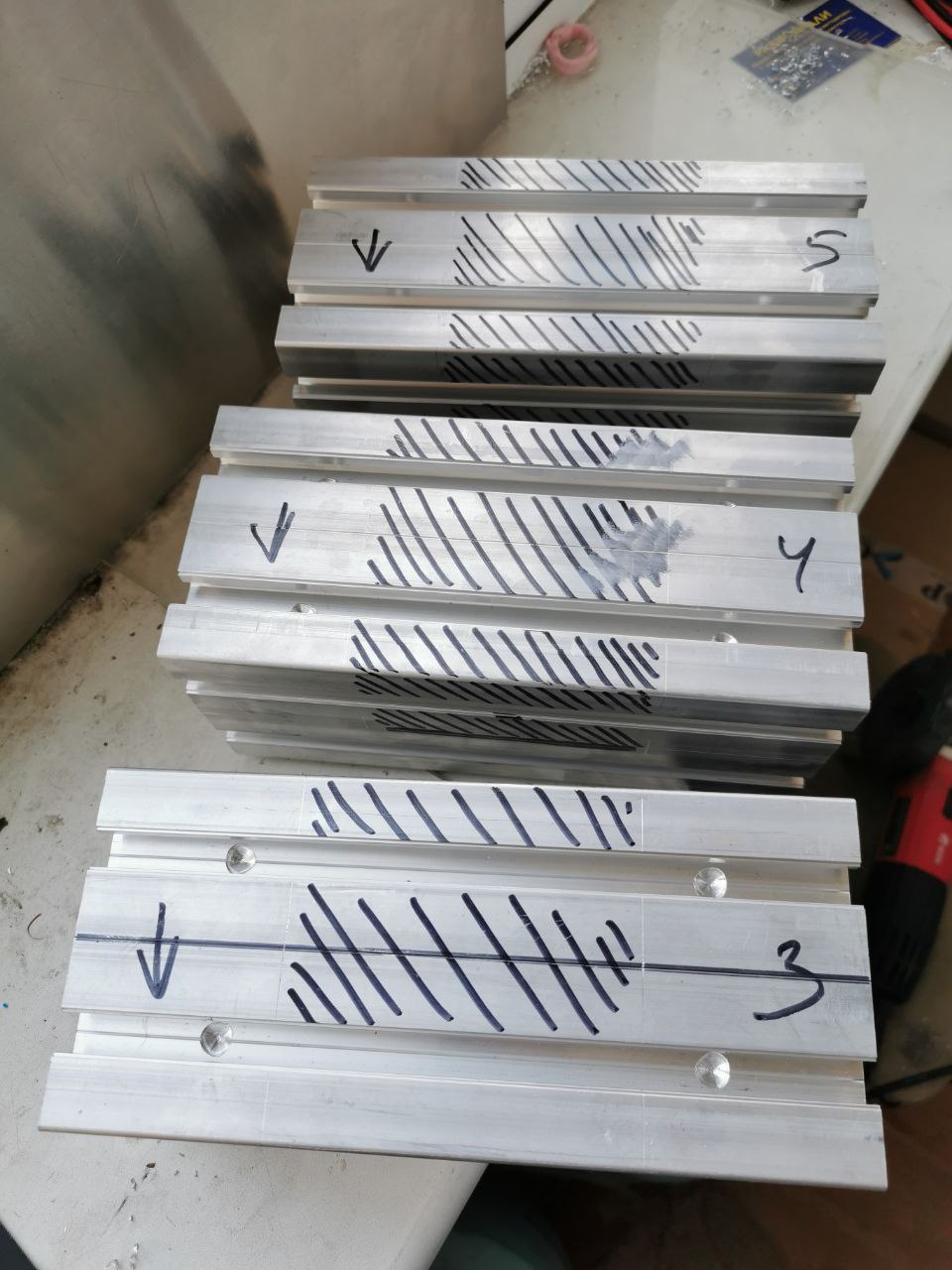

Можно сюда видео кидать? У меня странная ситуация. Если подключить осцил к земле - датчик работает. Отключаю перестает Значение Х Если кому интересно такой станок
Можно сюда видео кидать? У меня странная ситуация. Если подключить осцил к земле - датчик работает. Отключаю перестает Значение Х Если кому интересно такой станок
Комментарии: 10
Karboflex
дополнительные 30 пикофарад решают значит)
Dmitriy
Куда их воткнуть?
Karboflex
гдето контакт на земле оборвался) насколько я вижжу осцил изолирован от земли значит он даёт только ёмкость а если возросшая ёмкость земли даёт проходимость сигнала гдето оборвался конктант на земле и у вас получилось 2 изолированные земли
Dmitriy
Все понял. Сейчас потыкаю тестером
Karboflex
удивительно что у вас энкодер таки заработал от такого) я делал похожие эксперименты коробочка примерно тех же габаритов давала 30 пикофарад ёмкости между землями, ослабление получалось 60 дб у вас должно быть очень большое сопротивление на входе датчика возможно будет помехи ловиьть
Dmitriy
Вот сейчас понял что обратная сторона земли была не связана с передней. Кинул перемычку У меня там рядом частотник и серво киловатный без emi фильтров пока. Датчики помехи не ловят. Но ловили до того как я поставил триггеры шмитта Всем участвовавшим спасибо за советы!
Andrei

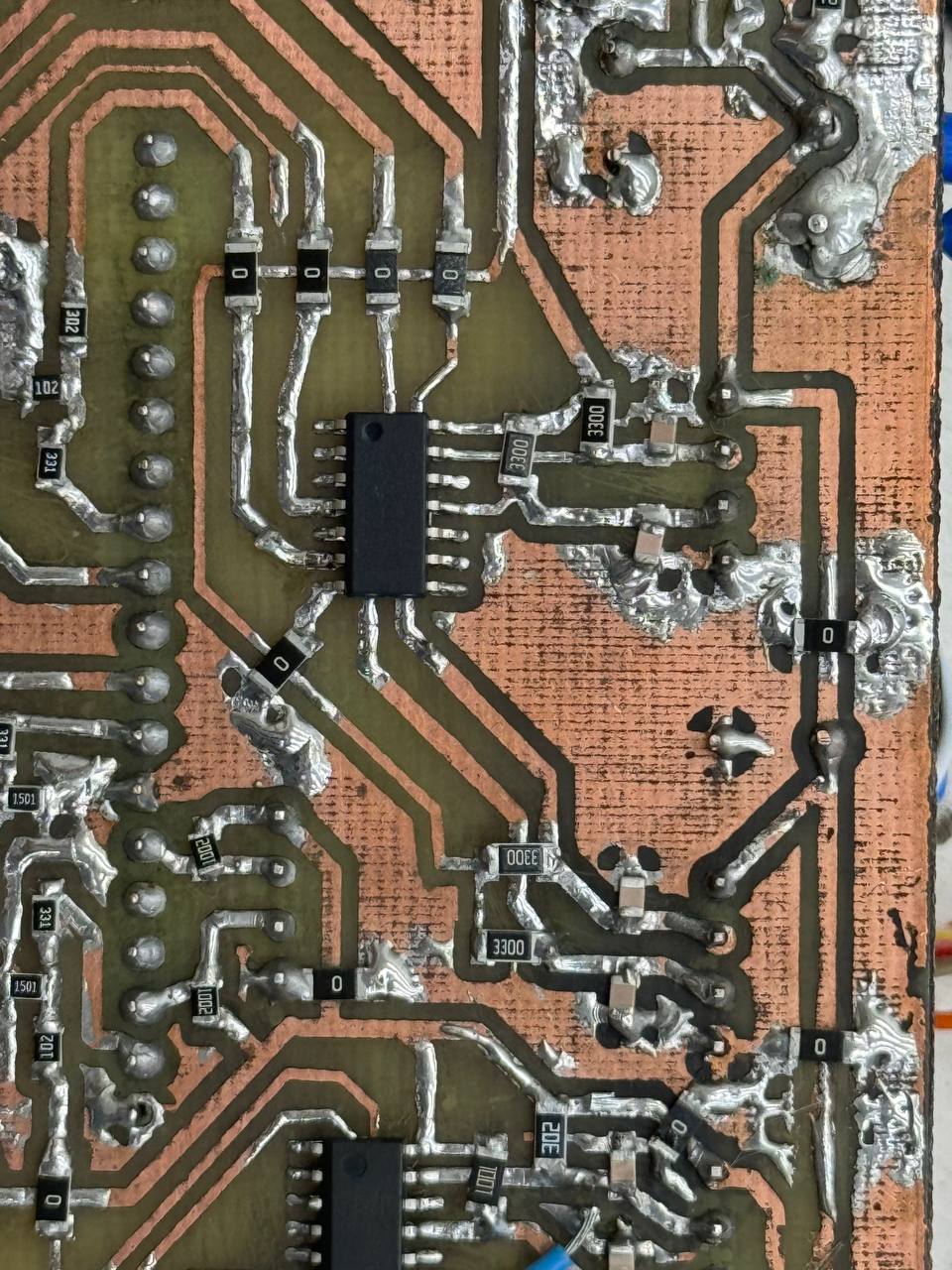

А те 330 ом на энкодере всё ещё есть или сгорели?)
Dmitriy
Сейчас проверю Все 4 живые. Сопротивление плюс минус 330
W1ruus
Гибочный ?
Dmitriy
Да
