Принтер решил косплеить крематорий. Судя по останкам силиконового теплоизолятора, до 500°С он таки дошёл. Скорее всего, транзистор пробило, так как мозги честно пытались отключить питание и дули всеми доступными вентиляторами. Штош, будем фиксить. Вопрос. Транзистор может быть "частично" сломан? Сейчас повторно запустил, делает вид, что в порядке. ПИД работает корректно, все дела. PT1000 изображает, что он живой после 7 часов на 500° Внутри тракта ожидаемо уголь, скорее всего
Комментарии: 50
Sergey

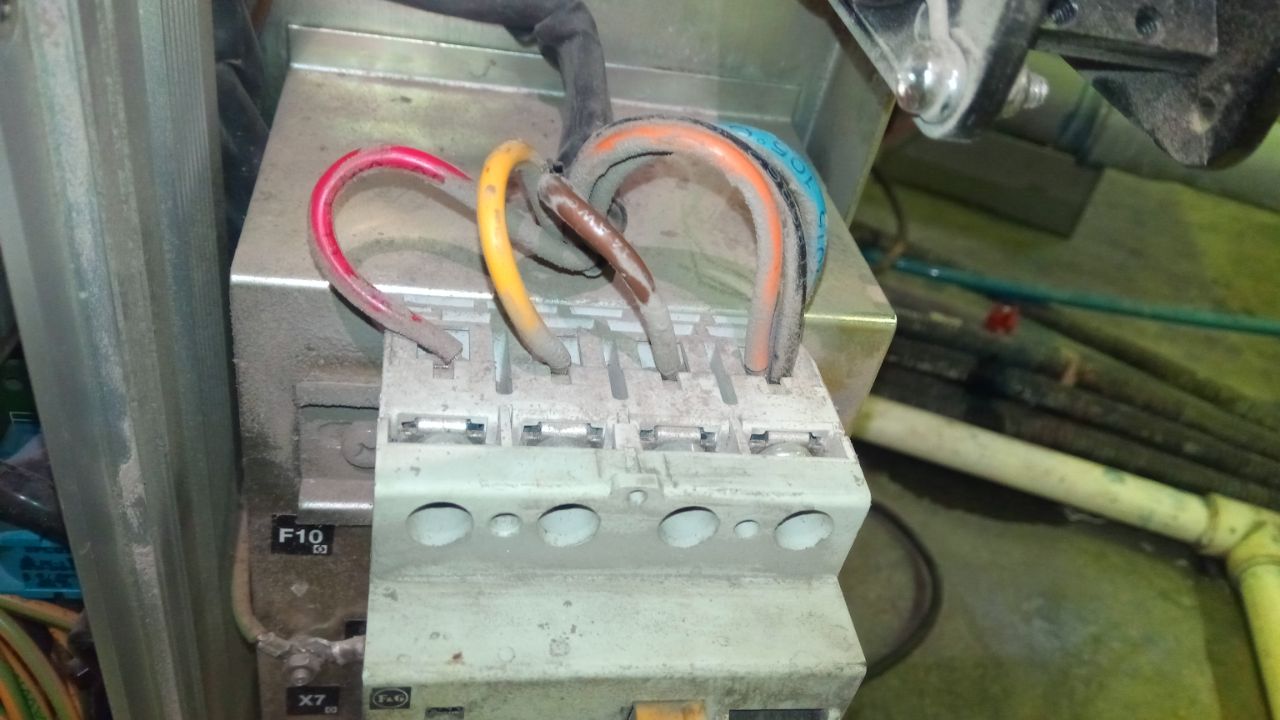

К вопросу об электромонтаже и о том, что не рекомендуется несколько проводов на один клеммник заводить. Трёхфазная железка. Киловатт.. Много. Крайний справа винт - три ноля. И это фабричное. И это не китайцы, - Дания.
Paul
для таких мест есть штифтовые наконечники которые гидравликой обжимаются ну в крайнем случае можно взять ГМЛ или ТМЛ
Sergey
И наконечники эти называются НШВИ. Вообще, зажимать более одного наконечника в клеммнике не рекомендуется. Тут датчане на это наплевали. Железка работает без проблем лет двадцать уже..
Paul
НШВИ это тонкая фольга, она предохраняет многопроволочный проводник от переламывания, мне по фото показалось что перед нами моножила и ее надо жать как следует, чтоб деформировалась и улучшилось прилегание жил, тогда только толстостенная гильза
Sergey
Нет, обычная многожилка. Я больше за три гильзы в одном клеммнике удивился.
Paul
это увы норма уже, я думаю последствия ускоренной разработки с применением всяких CAD софтин и вообще алгоритмического подхода, взяли и на все концы применили один шаблон, трассировка топологии сделана и погнали дальше сейчас таких косяков везде полно в сложной технике особенно если она не очень обложена суровой сертификацией где дрючат
Vga
Может, но для именно пробитого мне кажется это сомнительно. Скорее уж проц в защелку ушел - хотя тогда уже он калиться должен был
Meklon
Непонятно, что дальше делать просто. Процессор, вероятно, сгорел бы нафиг за 7 часов такого режима. А может и нет Внутри уголь ожидаемо
Vga
термопреды вешать на аварийное отключение)
Meklon
Фишка в том, что аварийное отключение формально сработало) Температура превысила 315° и он "отключил" нагрев.
Vga
независимое от процессора. ну или хотя бы основного ключа
Meklon
Raspberry Pi отдельно от микроконтроллера, на котором висит нагрузка Короче, залипать транзистор может и его надо менять?
Vga
а чем он его отключить пытался? Так-то бывает иногда и что просто виснет сам контроллер принтера не уверен, но проще поменять
Meklon
Процессору запрос отправил( короче, реле добавлю
Vga
а тот висит, ага
Meklon
Именно. Или транзистор
Ogurezzz
Реле на 220В, входящие в принтер ставить надо. Чтобы при любой нештатной ситуации принтер уходил в ошибку и обрубал все питалово полностью.
Karboflex
Оптореле
Ogurezzz
Обычное электромеханическое в виде модуля китайского. Там опторазвязка управления есть обычно. Нахера городить голое реле. Если совсем лень - можно и твердотелку поставить тоже готовое. Ясен хрен на голом симисторе и голом реле собирать - такое себе.
Karboflex
А ведь собирают)
Vga
а зачем опторазвязывать реле-то? но же само по себе развязка.
Ogurezzz
Защита от дурака.
Karboflex
Чтоп соленоид микроконтроллер не жахнул
Vga
Как-то и без развязки эти реле включают так, что ничего не жахает, не?
Doctor
То инженеры включают , а не крабы
Karboflex
Если отмотать чат тут будет чел который воду закрывал ардуиной релешка отправляла его дурину в аут
Doctor
а диод поставить и транзюк не?
Karboflex
Реле переменное
Doctor
??? типа переменкой питаеться?
Karboflex
Соленоид реле бывает под переменку а бывает под посточнку
Vga
Такими релюшками с МК управлять неудобно, проще взять обычное...
Doctor
оптосимистор?
Meklon
Заказал уже реле, спасибо. Да, с оптроном взял. Не хочется рисковать малиной и щёлкать напрямую
