кстати по теие электроники...я старую машинку для стрижки режил заменить аккамулятор...там стояли не трушные литионные а другтие..никель-кадмиевые...дак вот...подкинул туда банку ,но не 18650 а другую,чуть меньшего формата....и чтобы не ломать внутрянку я туда подкинул зарядный модуль...но почему то до конца не заряжает как будто...может быть дело в том что там на плате стоит разводка от старой зарядки....там один диод и пару резисторов по моему... может выкинуть резисторы и заменить перемычками,а диод оставить
Комментарии: 27
Elektrougli
а зачем там нужен диод? В цепи мотора гасят обратные выбросы?) может на моторе и конденсаторы стоят по десять пикофарад?)
Andrey
я хз...можно и его так то тоже убрать там же стояла зарядка от Никель-Кадмиевого аккамулятора,это его разводка\
Elektrougli
для реле и мотора в принципе неплохо, когда стоит диод. Однако в этом случае будет падать напряжение на диоде в количестве примерно 1 вольта
Andrey
ну может и плата заярдки на это и реагирует,и прекращает зарядку
Elektrougli
если твоей плате заряда не поплохеет от индуктивного обратного выброса от моторчика, читай обратной полярности - то не ставь
Andrey
на 12 вот я так и подумал,тип от диода ничего не долно быть...а вот от резисторов вполне
Andrey
А плата зарядки - это которая от USB?
Andrey
ну да,но там от 5 до 15 можно подавть но я без разьема подключился к контактам припаялся
Andrey
Дальше после контактов что?
Andrey
в смысле(
Andrey
Ну как ты питание на плату подаёшь? Через резисторы или напрямую?
Andrey

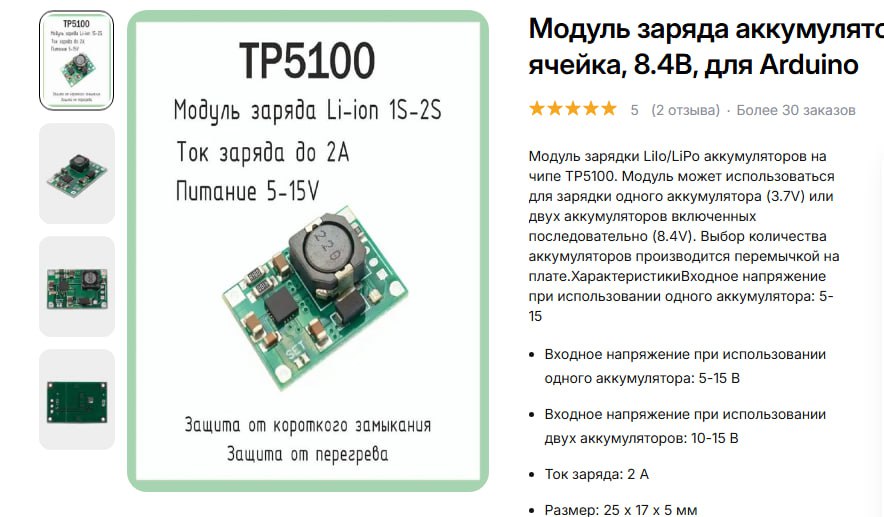

vjlekm djn nfrjq вот такой модуль я другой поставил на плату без всего. а вот выход включен по той же разводки что осталась от старой
Elektrougli
какой другой?
Andrey
да он сначала спросил про зарядный модкль,я сказал что поствил который с USB,но потом я вспомнил что я поставил вот от,котрый выше скинул
Elektrougli
в итоге у тебя сейчас стоит tp5100?
Andrey
Да
Elektrougli
оставь диод, без изучения схемы этого модуля неизвестно, есть там свой диод или нет. На фото что-то похожее на диод имеется, но непонятно в какой цепи
Andrey
да я понял
Andrey
ну на самой плате от машинки вообще минунм разводки..Один диод + два резистора,по моему нулевиков и один светодиод R20 это двадцать ома да
Andrey

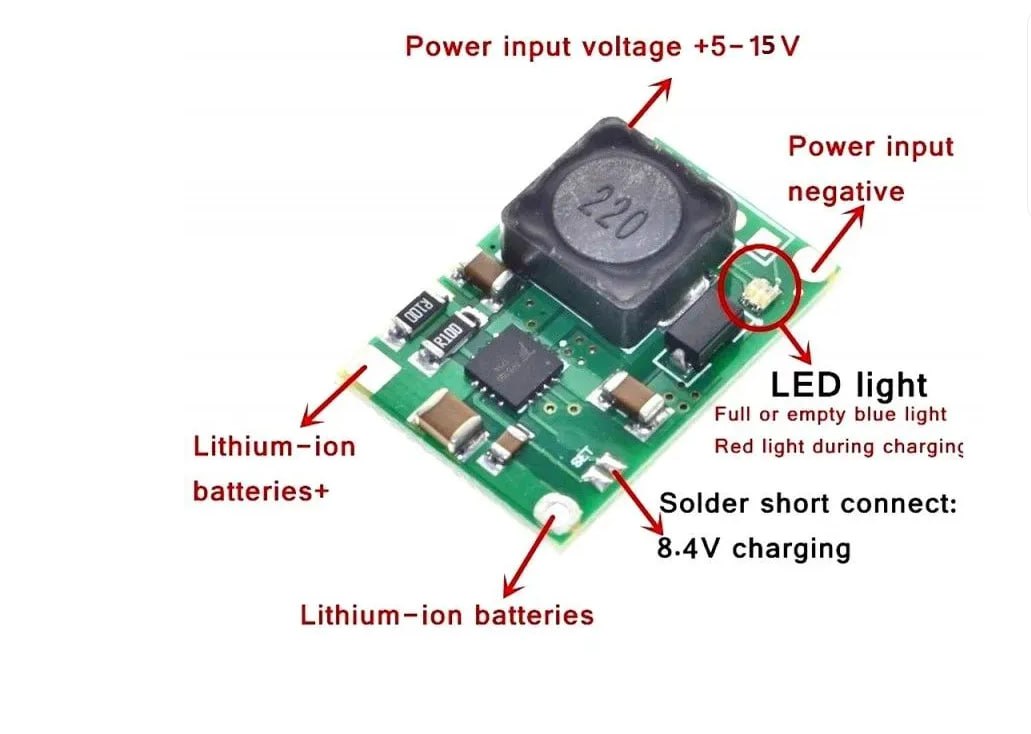

В случае, если модуль используется для заряда одного Li-Ion аккумулятора, замыкаются выводы «SET». В процессе зарядки на плате модуля горит красный светодиодный индикатор. Синий светодиодный индикатор зажигается при полностью заряженной батарее.
Andrey
пупу...вроде когда две банки тогда надо замыкать SET
Elektrougli
на плате есть отдельные выходы под нагрузку?
Andrey
да
Andrey
https://voltiq.ru/shop/tp5100-li-ion-battery-charging-board/ Отсюда, это не я придумал.
Andrey
оооо....хм вот что было на сайте где покупал
Andrey
Блок питания на зарядку сколько вольт?
Andrey
я просто слабо представляю принцип заярки лития
