Добрый день, имеется классическая схема с проходными выключателями и добавленным нулем в последний подрозетник, как скоммутировать первый, что бы работало освещение с заонковых выключателей при добавлении реле в последний подрозетник
Добрый день, имеется классическая схема с проходными выключателями и добавленным нулем в последний подрозетник, как скоммутировать первый, что бы работало освещение с заонковых выключателей при добавлении реле в последний подрозетник
Комментарии: 59
Aleksandr
http://pogugli.com/?412229
Stas
Мне не схема нужна, а пояснение для чайников)
Aleksandr
Фотки в студию что у вас сейчас есть
Stas
Классическая система проходных выключателей и нуль в последнем подрозетнике. Т.е. в первом подрозетники фаза (кор) и две перемычки, во втором фаза (кор) идущая на лампочки, две перемычки и нуль из коробки
Bulakhovskiy
без доступа к распред коробке скорее всего никак.
Stas
Уже делалось, кто занимался умным домом переделывал, я собирал на объекте классическую схему, от них было задание только добавить 0 в последние подрозетник, они приходили ставили реле и всё работало
Bulakhovskiy
именно с проходными?
Stas
И даже с перекрёстным
Sophos
Вроде не сильно пьяный но ничего не понял. Картинку плиз
Cynthia
Здравствуйте! Помогите , пожалуйста, разобраться с задачей. Дано: роутер с воткнутым в него кабелем провайдера. Необходимо установить 2 интернет розетки - для компа и телевизора. Я правильно понимаю , что нужно еще 2 интернет кабеля покупать и вести их по комнате или может какие другие варианты есть ?
Sophos
Есть, но лучший вариант 2 кабеля
Cynthia

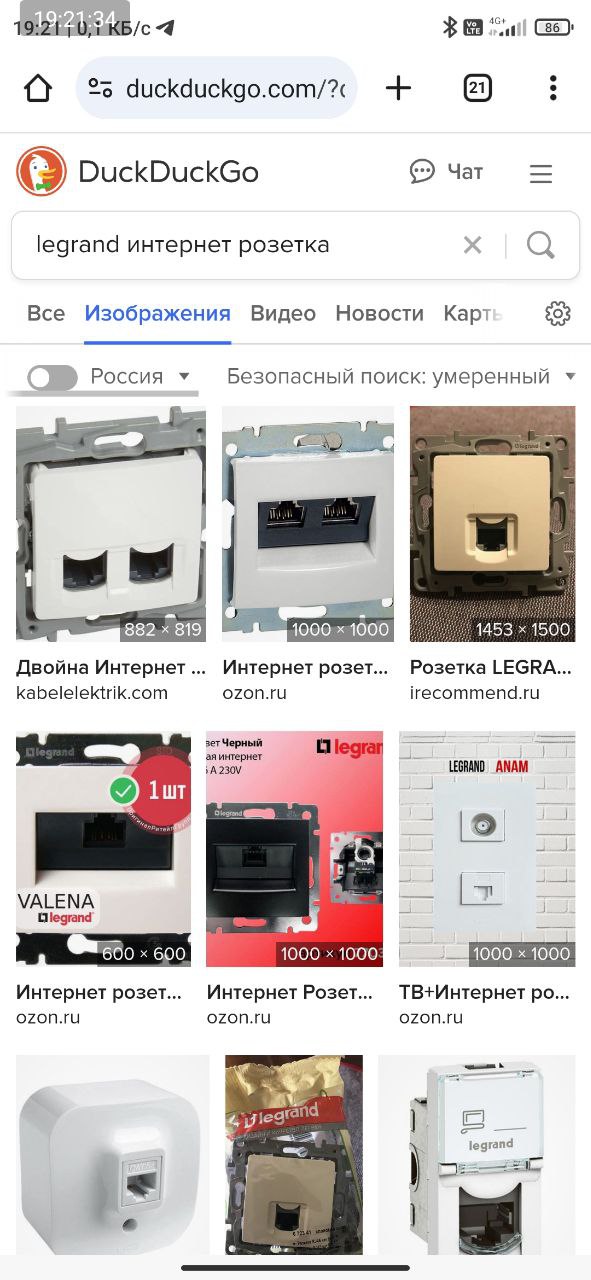

А как тогда эти два кабеля утопить в стене? Под них тоже нужны розетки, правильно?
Werevolf555
ну как вариант телики если поддерживают Вай фай то через него привязать их к роутеру
Sophos
Да даже через розетку модно. Так же mash никто не отменяет, репитеры и прочие варианты. Но самый кошерный это все де протянуть витуху.
Werevolf555
Ну это если есть возможность плинтусом протянуть а по готовому ремонту та еще забава
Sophos
Нужен трехжильный кабель, n+L и L до лампочки Так если именно розетку надо то и закладывать сразу надо. Хотя сейчас гигабитные скорости у роутеров и не понимаю зачем так извращаться
Lemon
Если хватит 100 мб/с, то можно по 4 жилы использовать одного кабеля
Ilya
Схема на импульсном реле будет? Там немного другой принцип чем на проходных. На каждую кнопку нужна фаза, а все выходы связать и на катушку реле А1, на А2 ноль.
Stas
Не имеет значения у них было задание чтобы последний подрозетник откуда идёт фаза на лампочку был подведён К сожалению реле у меня пока нету поэтому я и хочу собрать пока что только первый подрозетник
Sophos
Ну так и засунь тупо провод с нейтралью туда и все
Stas
Я-то засунул только они вовремя не пришли делать свою работу и заказчик их послал на три весёлые буквы и пока пытается забрать у них оборудование которое он оплатил. А всё это собирать скорее всего мне
Sophos
Ну так и в чем проблема? В том подрощетнике реле, нуль и фаза постоянные для его питания, фаза с выключателей на управление лампочкой и выход на лампочку собственно на лампочку
Stas
То есть одну жилу, синий или жёлто-зелёный который выполняет в классической схеме роль перемычки мне надо закоротить с фазой, верно?
Sophos
Нет. Представь что у тебя там розетка=это питание реле. Идет прямо от расп. Коробки нигде не с кем не дружит и не пересекается. И один провод (например земля) там уже будет фаза для лампочки идти
Stas
Так если я в первом подрозетнике одну из перемычек не замкну на фазу то в последнем подрозетнике у меня фазы никак не будет
Bulakhovskiy
а точно в последнем подрозетнике реле будет? там где уход на лампу?
Stas
Да
Bulakhovskiy
но там постояного питания негде взять
Sophos

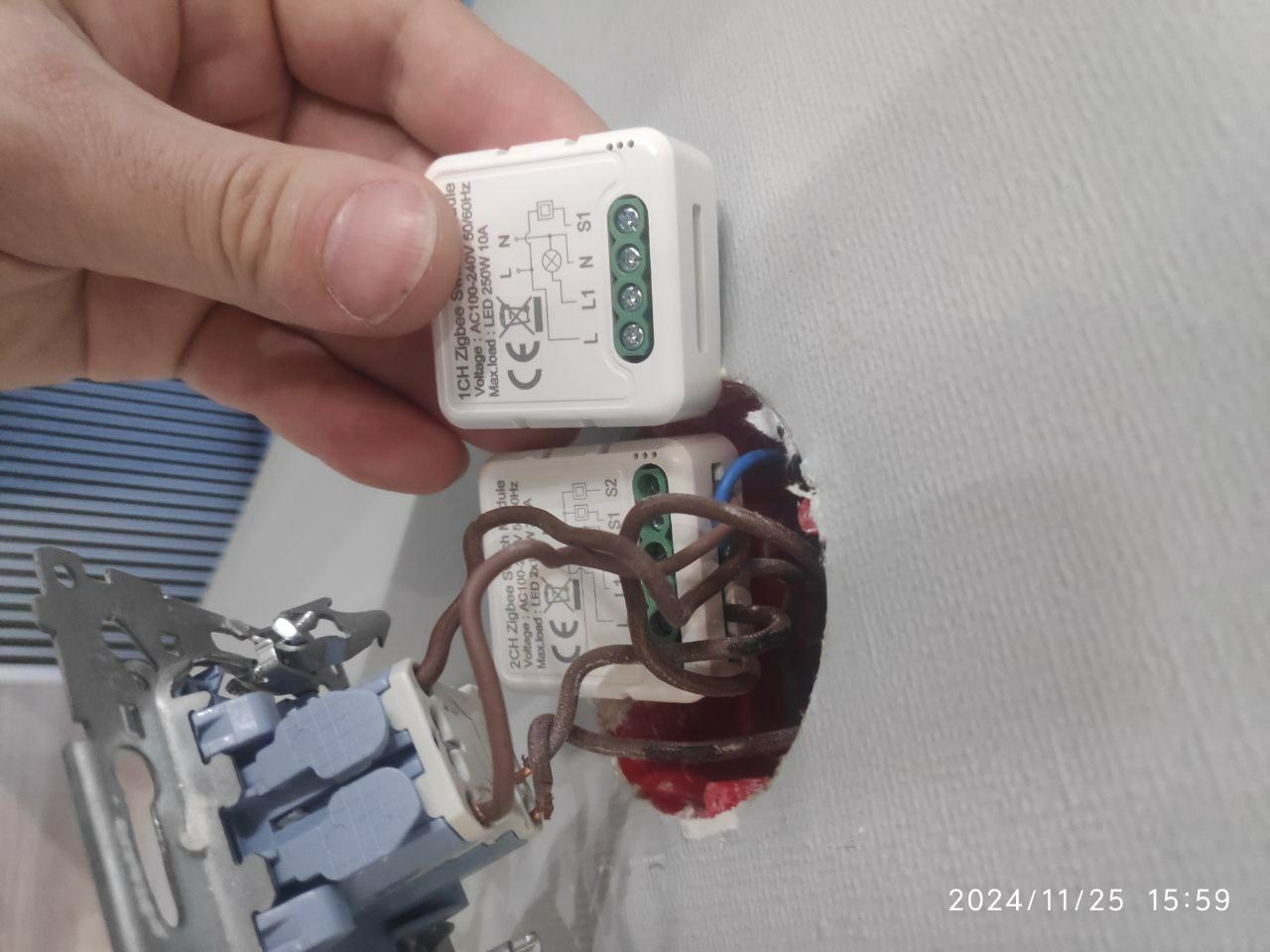

Вот так это выглядит
Ilya
Кабель на лампу отдельно идёт?
Stas
Поэтому я и говорю что из двух перемычек одну надо замкнуть на фазу и тогда во втором подразвитнике у меня появится постоянная фаза Из коробки
Sophos
Купите пару роутеров с системой mash и поставьте где надо. Так и зону покрытия вифи увеличите и срач не наводить и по нескольку розеток будет там , где вам надо Вместо лампочки у вас реле стоит. Какие выключатели не важно, проходные, перекрестные, обычный один и т.д. тупо выход с выключателей идет в реле, а из реле на лампочку
Chill
https://music.yandex.ru/album/3174372/track/26643920?utm_medium=copy_link
Bulakhovskiy
я так понял, что реле типа яндекса, сонофф и тп
Bulakhovskiy

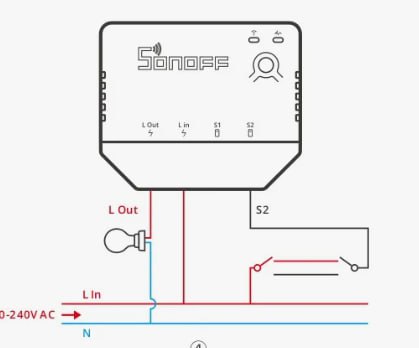

тогда вот так. тут реле без нейтрали ток. у вас с нейтралью
