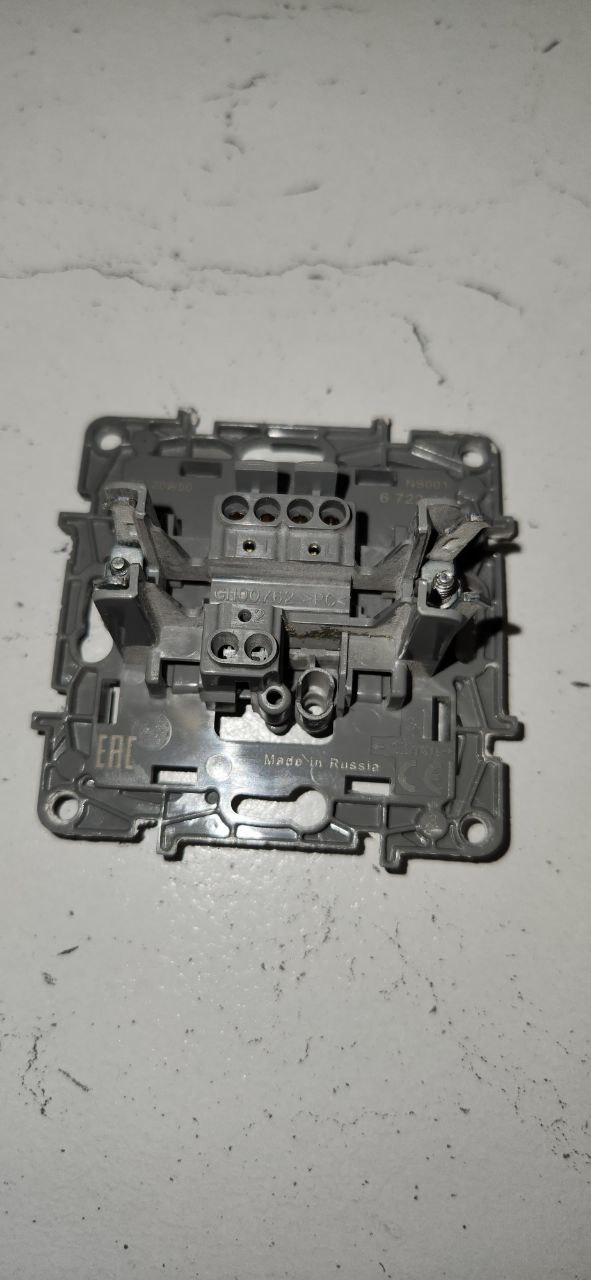

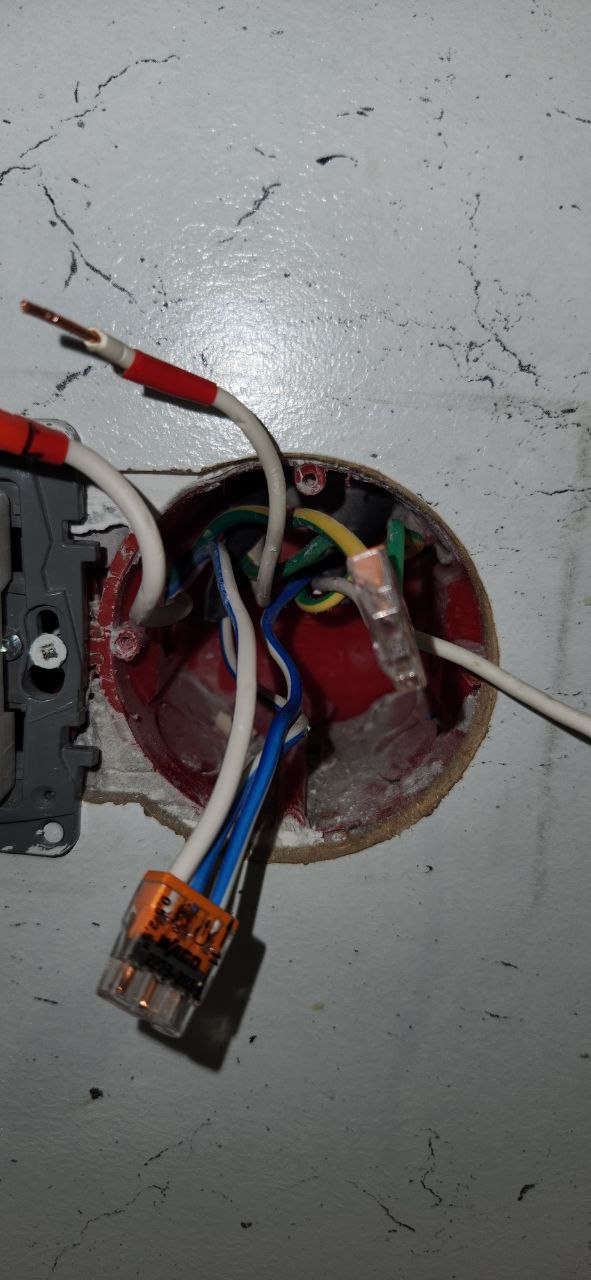

Добрый вечер, господа электрики. Подскажите, пожалуйста. Я не электрик, но хочу сам подключить реле Sonoff zbminil2 к одноклавишному выключателю Legrand Etika. В данный момент выключатель подключён тремя жилами (Хотя в моём представлении, достаточно двух L in и L out). Если смотреть на 4 отверстия сверху, то - Крайнее левое отверстие, потом пропуск, потом ещё одна жила и в конце фазный провод. Фазу я нашёл и автомат, отвечающий за отключение данного выключателя тоже. Как мне правильно это соединить? И почему у меня 3 жилы?
Комментарии: 5
Ilya

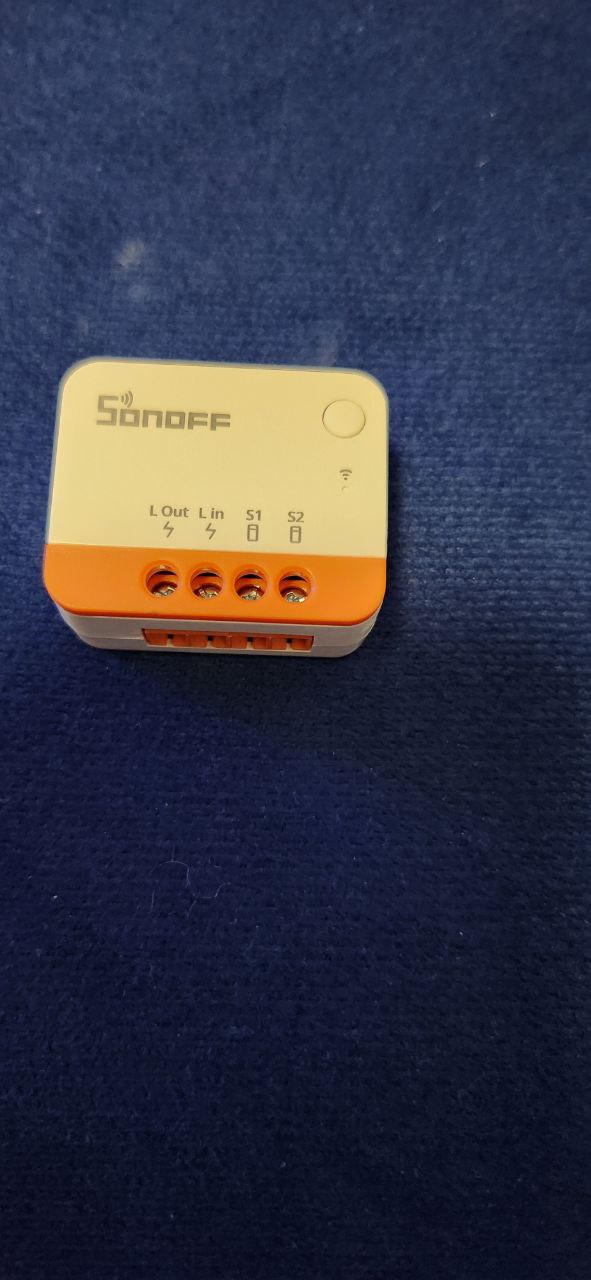

На выключатель 3 провода были подключены? А так фаза L in, на лампу L out, от контакта s1 реле на L выключателя, с контакта 1 выключателя на s2 реле.
Aleks
3 жила земля, она обычно бело-зеленая
Ilya
Схема должна быть в комплекте, не ошибетесь.
Nikita

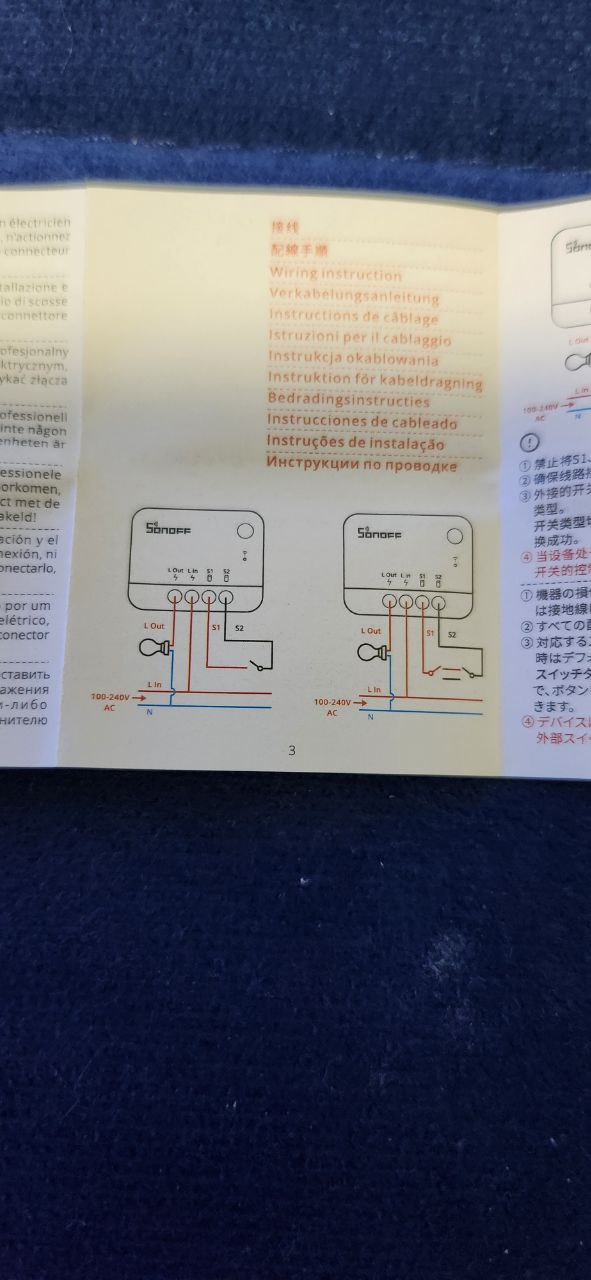

Да, изначально, было 3 контакта. Хотя на другом подобном выключателе у меня 2 контакта, я проверил. Если быть точнее, то выключатель с 3мя контактами идёт на блок питания светодиодной ленты Земли у меня, скорее всего, нет в квартире. Земля в подрозетнике соединена клеммой В комплекте с реле схема которую я скинул выше.
Ilya
На выключателе 2 контакта всего, L и 1. Возможно что-то ещё подключено.
