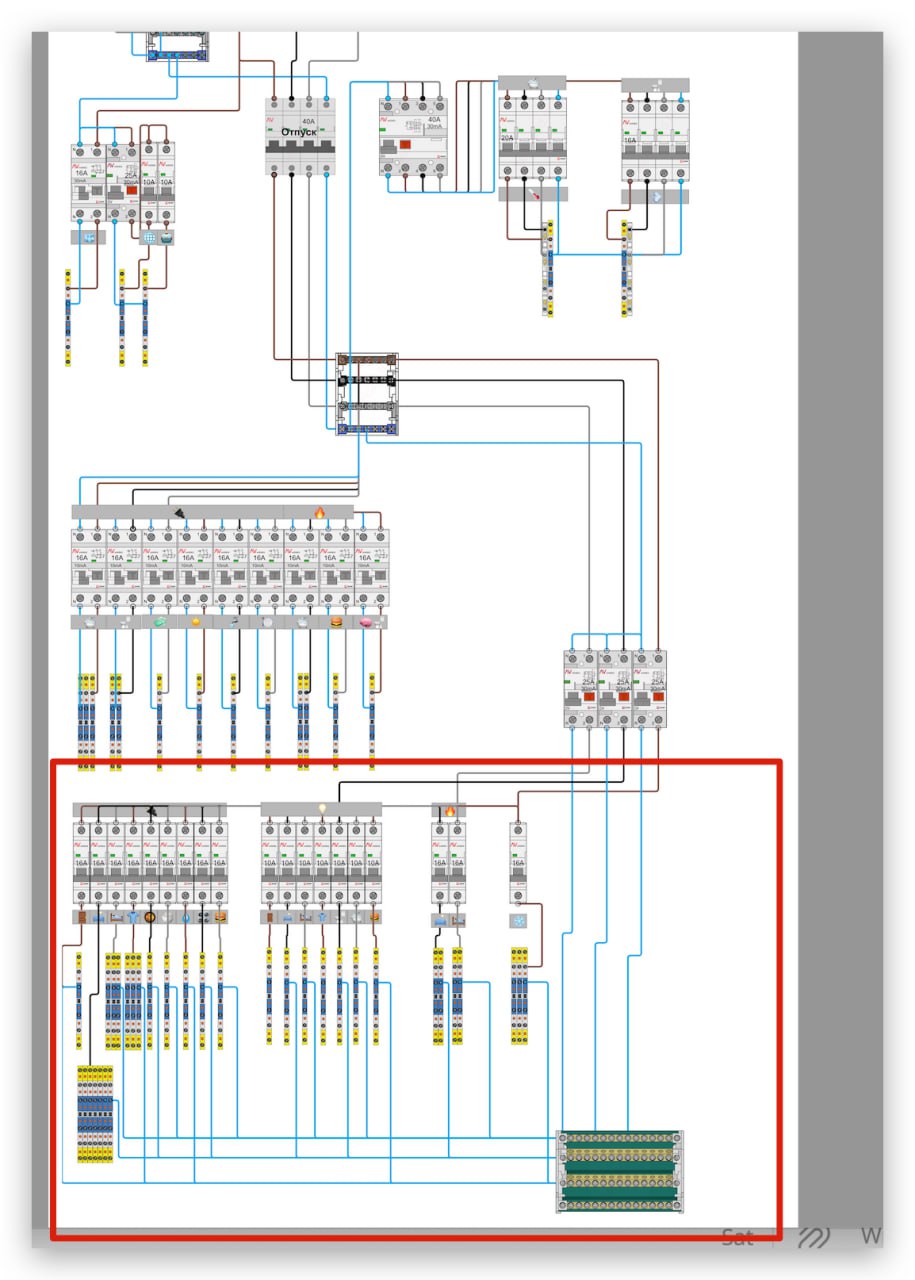

Ребят, оцените щиток пожалуйста. Хочу использовать УЗИП для защиты скачков напряжений коротких, в моем ЖК такое было, горела техника у людей Хочу собрать на клеммах, понимаю что можно без них, просто хочется очень красиво все подключить. Землю не отображал, но провода должны все вести к общей щине Закидайте камнями в общем:)
Комментарии: 27
Nikita
Кошмар, какой вырвиглаз
Anonim
Никуя непонятно но что-то на уровне Эйнштейна
Aleksandr
Хз зачем клеммы, красоты это не добавит, удобства тоже, просто лишняя коммутация. УЗИП лучше ставить первого и второго класса сразу. Не очень понятно почему на "санузел" (хз как обозначить этот блок) стоят только УЗО?
Dmitriy

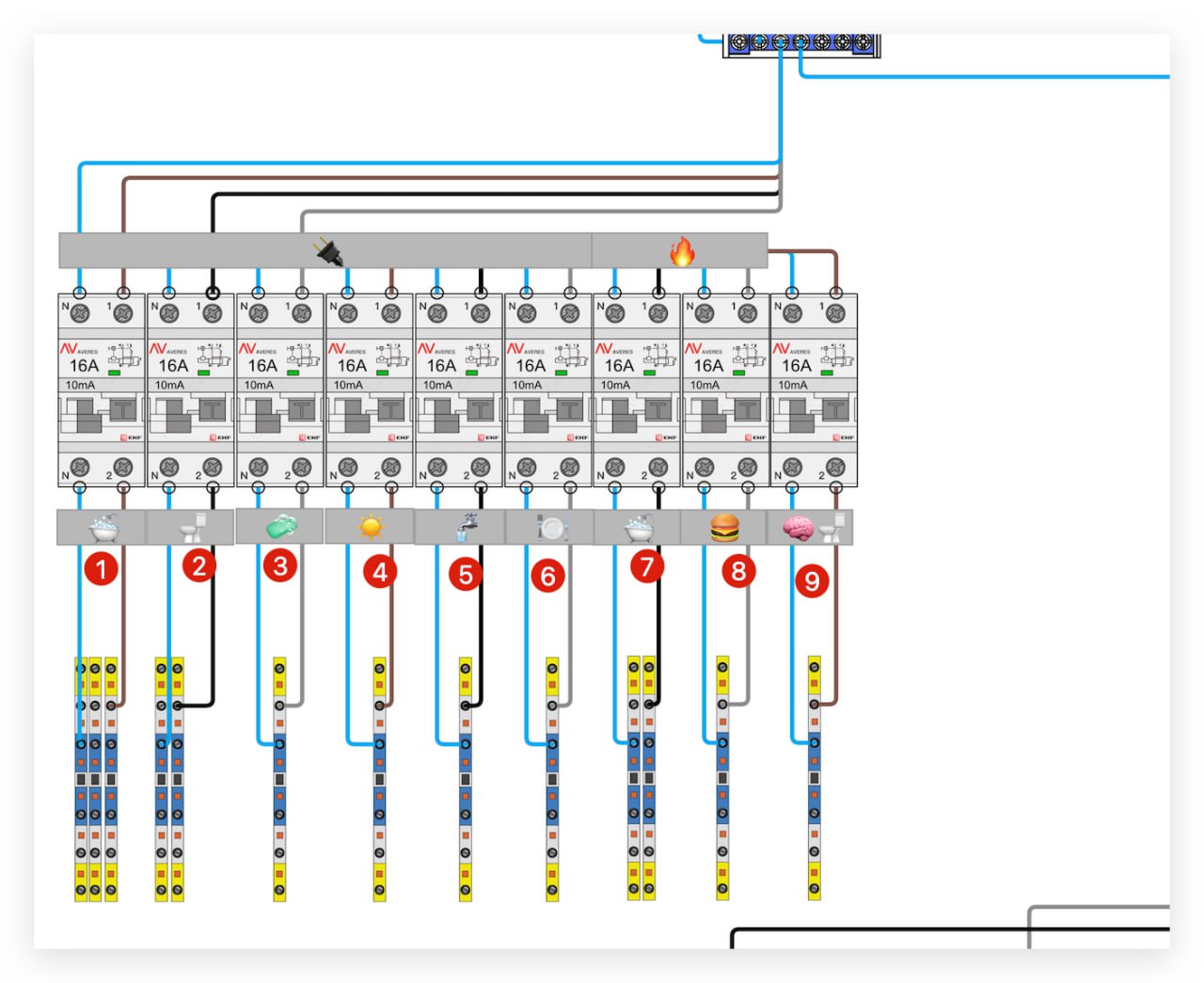

1. Розетки ванная 2. Розетки прачечная 3. Стиралка 4. Сушильная машина 5. Проточный нагреватель в кране(вместо электрочайника) 6. Посудомойка 7. Теплый пол ванная 8. Теплый пол кухня 9. Умный унитаз
Aleksandr

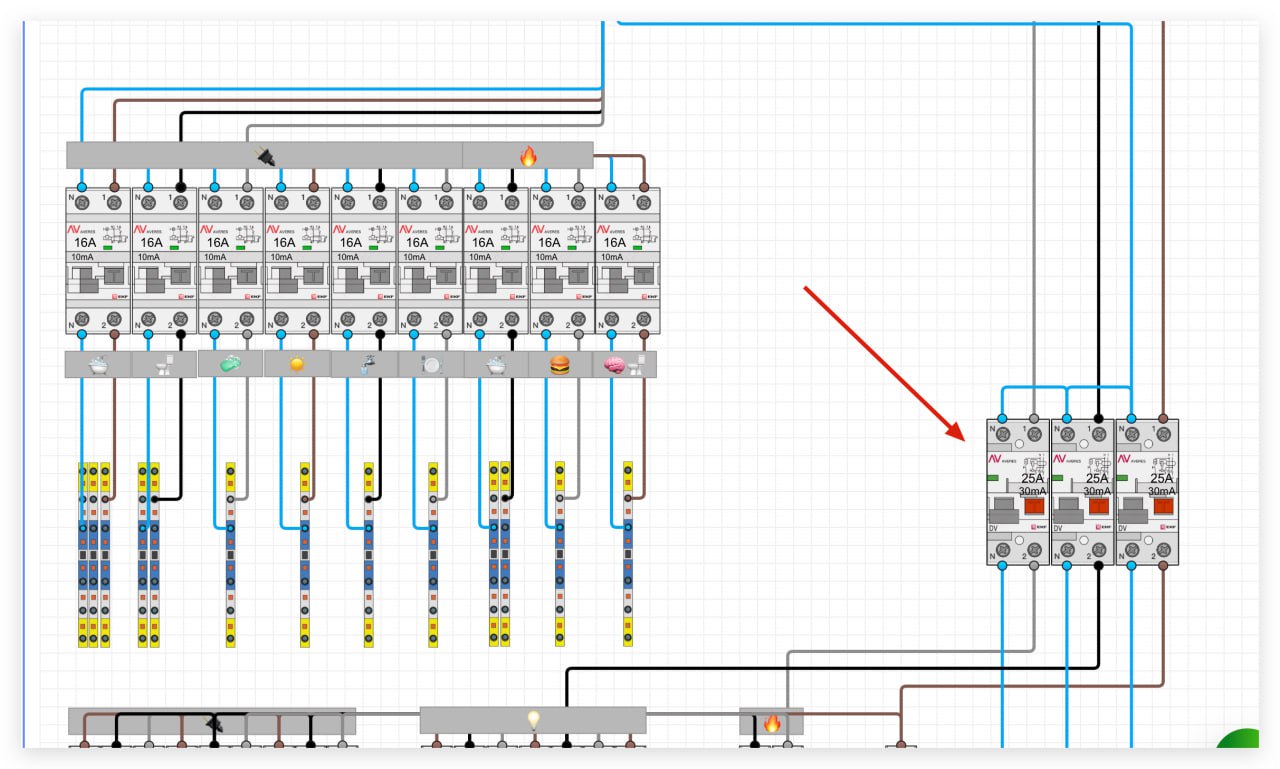

Ага, а где автоматы? Тут только УЗО
Dmitriy
это диф автоматы на схеме это узо
Aleksandr
Но обозначены они как узо )
Dmitriy

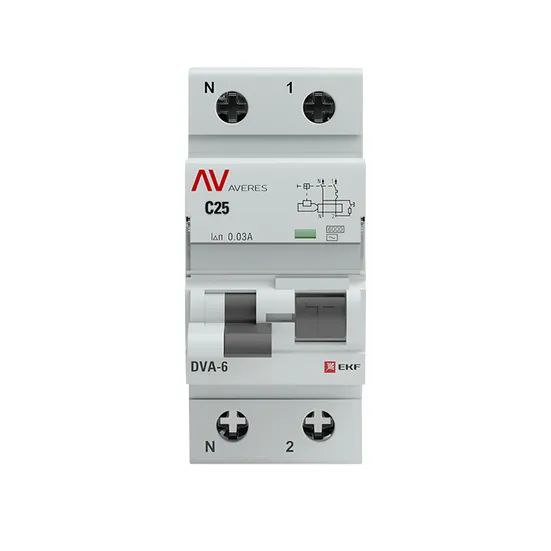

electric2d рисует так ekf averes(
Aleksandr
Тогда всё +/- ок Сколько квадрат квартира?
Dmitriy
60 квадратов
Aleksandr
Мало автоматов, я думал это только прихожая и санузел )
Aleksandr
А так только огнетушитель на дин рейку в щит и будет полный фарш (если не касаться умного дома)
Dmitriy
спасибо большое
Aleksandr
Можно ещё глянуть УЗДП, но это +30 000 р к стоимости и сомнительная эффективность
Dmitriy
рассматривал его, посмотрел обзоры и решил не ставить его
Aleksandr
А в школах/больницах УЗДП обязательны
Nikita
Но никто не ставит))
Aleksandr
Просто строгость законов компенсируется отсутствием контроля
Krill

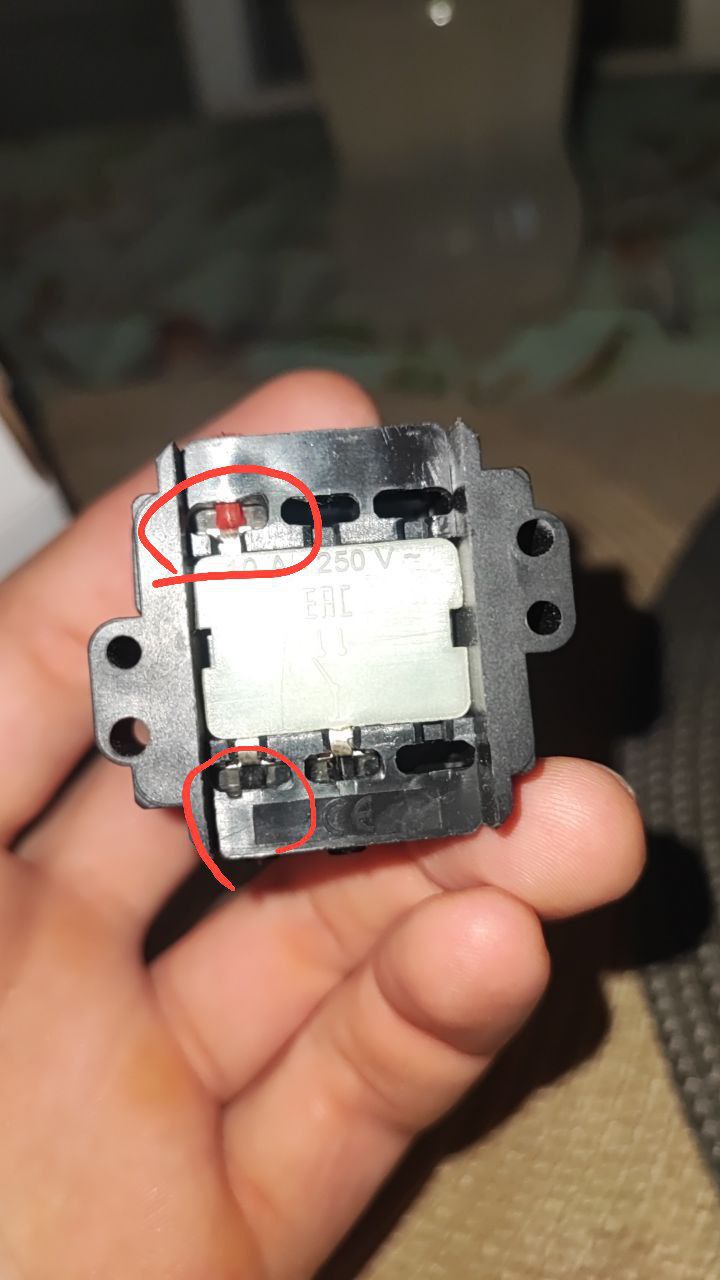

Сразу нагрев показывает - надо устранить . И линии избыточно, таким макаром можно не на группу розеток, а на каждую розетку ставить свой диф, хотя хозяин - барин Если хочется полного фэн-шуй - не забудь УЗДП УЗДП на каждую линию
Aleksandr
Не, я только на 3 фазы посчитал ) На каждую линию выйдет 360 тысяч )
Viktor
У аверес есть и диф и узо. Выбирайте нужное.
Maks
Нет, это дифы, по рычажку видно, там 2 цвета, 2 половинки
Aleksandr
По картинке да, а вот обозначение как у УЗО
Dmitriy
Я сильно не разглядывал, но смущают четырехполюсные автоматы. Не стоит лишний раз коммутировать ноль
