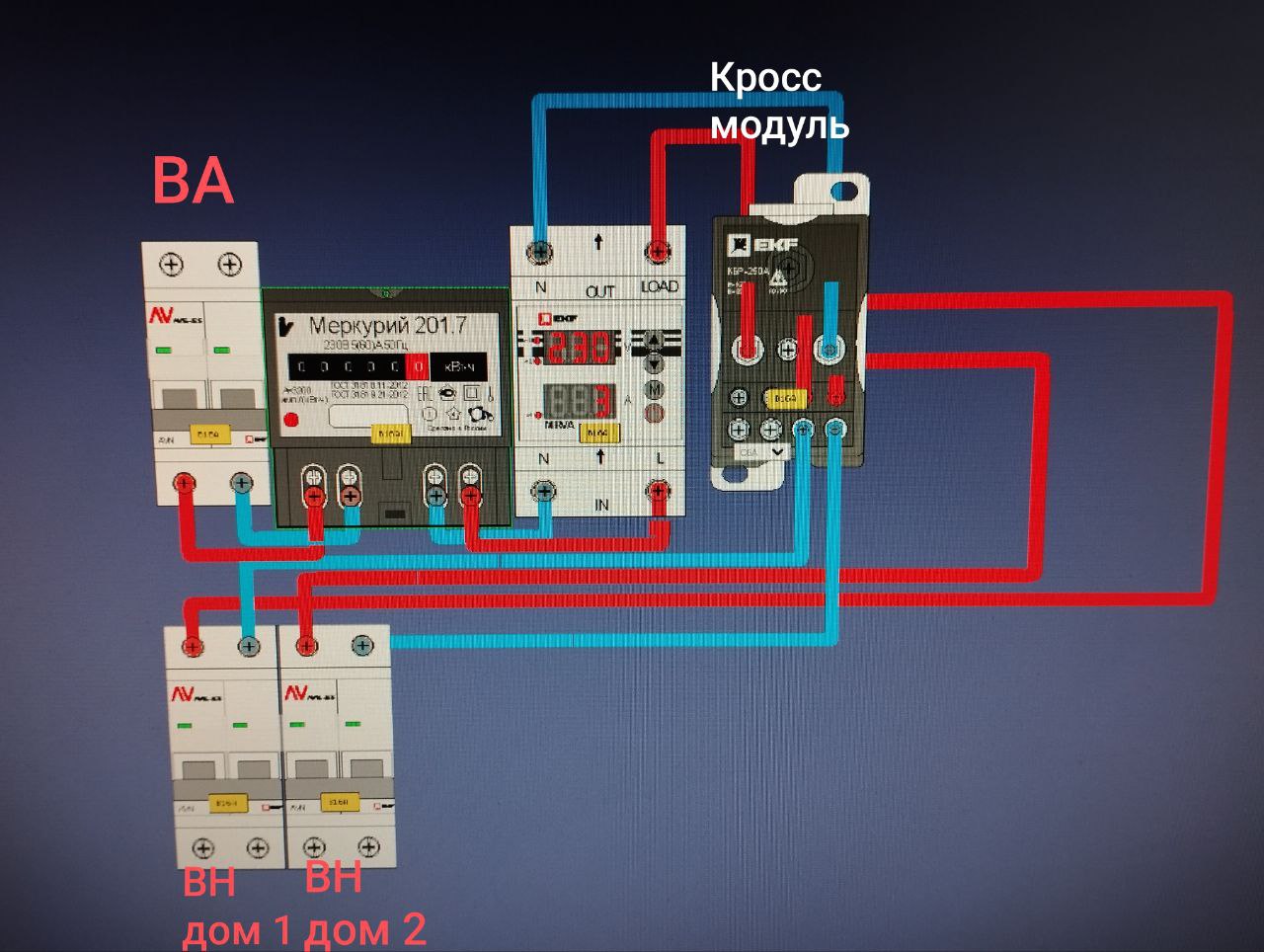

Приветствую. Подскажите, верна ли схема расключения двух домов в СНТ (приходит только одна фаза)? И можно ли использовать кросс-модуль для расключения фазы?
Приветствую. Подскажите, верна ли схема расключения двух домов в СНТ (приходит только одна фаза)? И можно ли использовать кросс-модуль для расключения фазы?
Комментарии: 171
Aleksandr

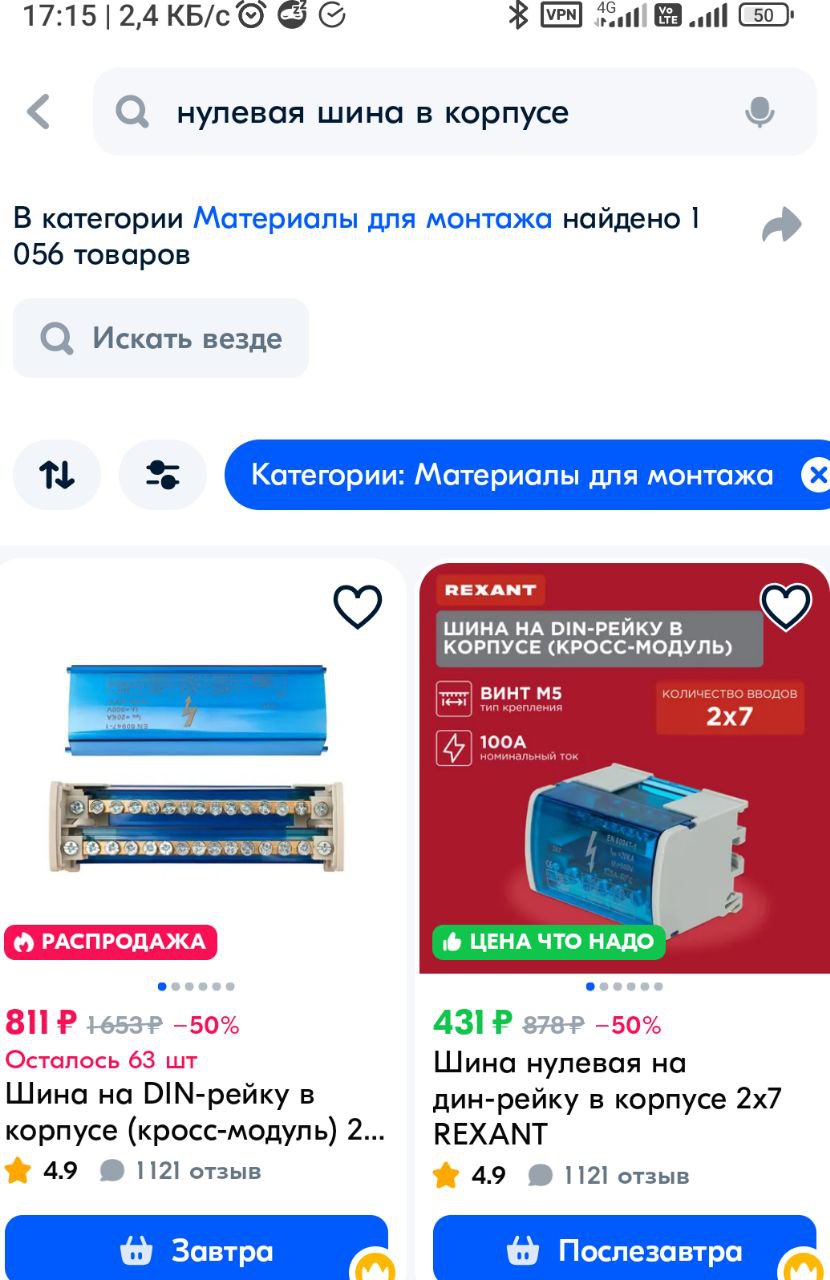

https://t.me/ru_arduino Можно сюда ещё отправить. Но чисто по логике - проще купить новую игрушку Можно, только на фото РБД и расключить там ноль и фазу не получится. Ищите такое: https://ozon.ru/t/lq8wjZ5
Prosto
Понял, в программе только рбд были. Вопрос, можно ли дублировать ВН после ВА (как показано на схеме выше)?
Sergey
Верно не ВА а АВ. Ставить ВН глупо и бесполезно, стоит ставить АВ.
Aleksandr
Можно, если за ВН будут стоять ВА в домашнем щитке А почему у вас счетчик неправильно подключен?
Prosto
А если только один ВА на входе будет стоять, как на схеме изображено? Программа сырая, там не отмечено, где фаза и ноль, поэтому вслепую схему делал)
Alex
если в дом 1 и дом 2 у вас идут такие же кабели как на ввод , то проблем нет
Prosto
Все что будет идти до АВ прокину кабелем сечением 6
Aleksandr
Ок, 6 меди/люмини? На свет то же сечение сделаете?
Prosto
Медь конечно, имею ввиду, что в щите прокину 6 кв, а уже от автоматических выключателей, которые будут идти до розеток 3.5 кв
Prosto
Схеме не окончательная после этих двух ВН пойдут узо и от них уже АВ к розеткам
Alex
если на вводе у вас 6мм2, то норм, в каждом доме мини щиток с разделением на розетки и свет, например и норм
Prosto
Сейчас схему до конца набросаю, чтобы было понятнее)
Aleksandr
Если у вас по всему дому будут кабели того же сечения как на вводе то можно ) Но сомневаюсь что это экономически обосновано, и лучше поставить в домах щиток
Sergey
Это меняет дело, если вся защиту будет в этом щите. Показывайте полную схему. Ноль через РКН не стоит делать, от счетчика к кросс модулю лучше. От него провод на РКН для его работы.
Geopolis78
А что с землей
Prosto

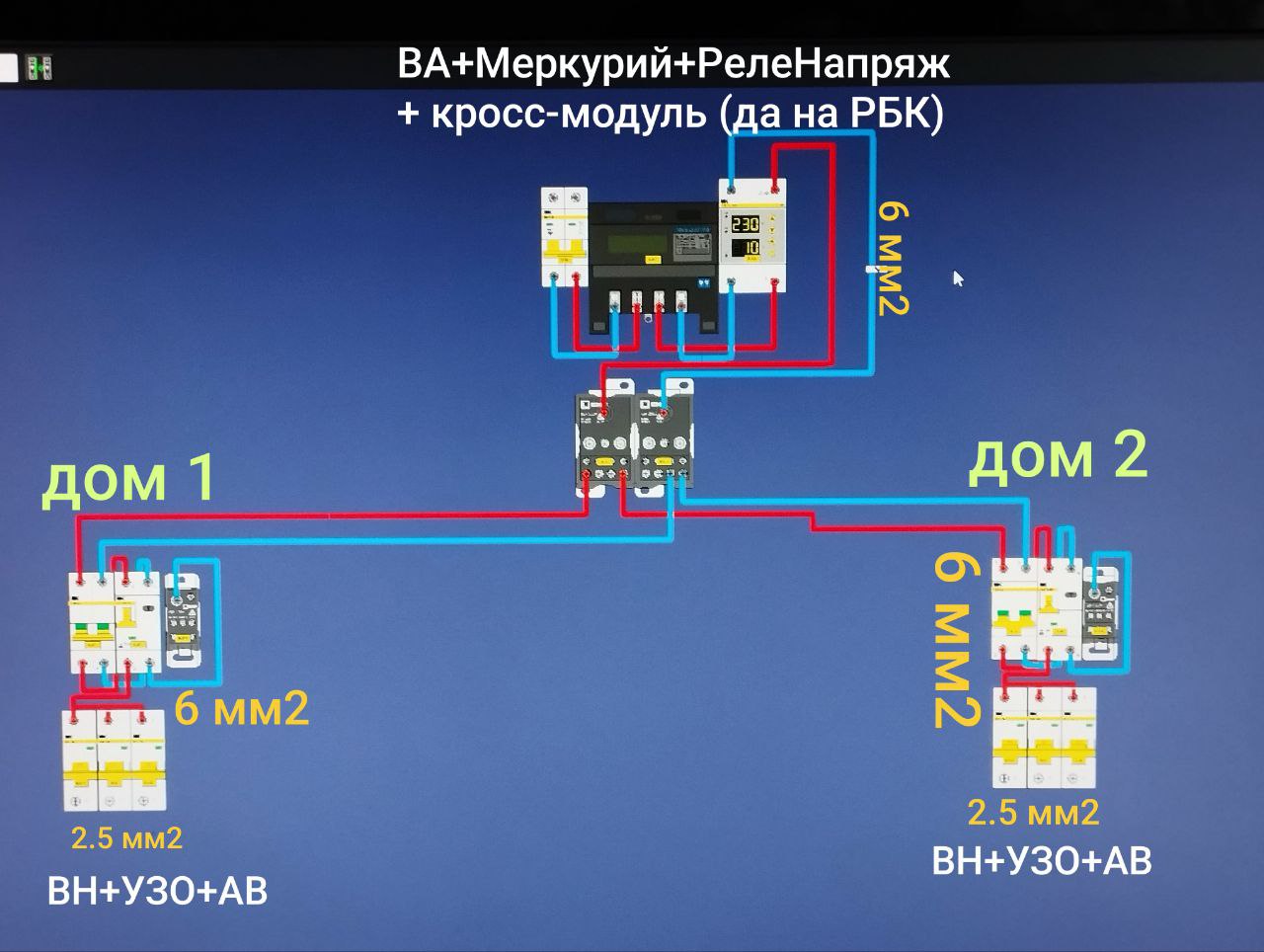

Ее нет) Дополнил схему, на схеме отображен не кросс модуль (не обращайте на это внимание), также после АВ в домах сечение кабеля идет 2.5 мм²
Sergey
На вводе нужен АВ в каждом щите. Также ноль через РКН лучше не пропускать, как выше писал.
Prosto
А почему именно АВ нужен? ВН не подойдет? На входе же стоит ВА
Sergey
В ВН никакого смысла, а резервирование полезно. Подойдет, это не нарушение, если не хотите делать лучше, ваше право оставить так. АВ ВН обычно дороже, какой смысл его выбирать.
Prosto
Смысл только один, чтобы обесточить дом
Sergey
Автоматом тоже можно. Если вы это будете делать очень часто, тогда возможно.
Prosto
АВ который однополюсный, без разрыва фазы, верно?
Doctor
Нельзя разрывать ноль отдельно Либо двухполюсник либо однополюсный на фазу
Sergey
Нет.
Aleksandr
Чисто технически, можно кросс модуль заменить пугв 6 и ншви2, будет дешевле. Сэкономленные деньги можно вложить в более качественные автоматы, или к примеру поставить по 3 дифа на дом
Prosto
Это и имел ввиду Винил (пугв) для уличного щитка подойдет?
Aleksandr
Почему нет? (Уличный щиток у вас разумеется не менее ip 45)
Prosto
Новый щит в доме, но в летнем доме температура аналогичная, как и на улице, почему в доме, т.к. к дому сип прокинут
Aleksandr
Вы завели горючий СИП в дом? Дом разумеется из горючих материалов?
Prosto
Дом, как пороховая бочка, но выполнен переход с сипа на медь с внешней стороны дома. Проводка старая, вот и прикидываю варианты для обновления проводки и подключения второго дома
Aleksandr
Тогда ок, и щит (если в доме не капает вода) можно тогда любой
Geopolis78
Тогда смысл во всем этом
Prosto
Ну раньше же, как то жили К тому же это гемор закапывать эти штыри в землю и не факт, что от этого всего будет польза
Geopolis78
Раньше жили с двумя пробками. Зачем тратить деньги и усложнять? Без защитного заземления не шибко безопаснее со всеми этими свистелками и пердел ами получается. А так убьет - еще и деньги потрачены зря. На всякие автоматы да распределительные блоки с корпусами. Лучше бы пару тройку бутылок на сэкономленные средства купил да влил бы в себя. Все веселее было бы.
Sophos
У меня дед еще 50 лет назад спинку от кровати пол туалет закапывал. А ведь в те времена всей нагрузки было 4 лампочки и радиоприемник
Black
у меня вот такой вопрос, к примеру емеем три постройки, одна центральная, от которой пойдет 2 кабеля к двум постройкам. стоит ли ставить автоматы на каждом конце кабеля, или хватит на запитывающей стороне. ну наверно метро2 20 и 30 кабели под землей да сейчас заземление сделать не сложно, если мало бабла на готовое, то едешь скупку чермета или металлобазу какую, и все покупаешь, остается только монтаж
Geopolis78
А ты сам как думаешь?
Black
да оба варианта рабочие по мне. но тонкостей их применения не особо понимаю. при 2 автомата на кабель - больше защиты, есть и удобство чтобы со стороны выхода отключить, не бегая никуда. единственно что с обоих сторон - при проблеме больше бегать придется.
Dmitrijko
Для чего автомат в начале и конце линии? Что бы что?
Black
с другой стороны защита кабеля более оправдана, т.к. перезакапывать геморой. так что наверно лучше с обоих сторон ставить
Dmitrijko
Чет эт на бред похоже. Извините.
Geopolis78
Как защитит кабель аппарат который на его конце установлен? И от чего?
Black
в целом да. засэйвлю в планы ну как, если отработает автомат ближе до аварийного участка, то перегруз на большую длину до какого-то устройства защиты, не дойдет.
Geopolis78
Бред
Black
типа надо сразу нагружать всю линию для защиты? почему бы не раздробить?
Geopolis78
Что ты собираешься раздробить с двух концов одной линии
Black
у тебя много вопросав, а ответов особо нет ты поясняй что требуется, если можешь. я ж изначально написал, что не знаю как лучше
Black
или к примеру, кз распространится на всю петлю, от подстанции, до проблемного места, и выбьет только меньший по току автомат? получается так
Viktor
Выбьют те, которые должны, по своим ВТХ И КЗ не распространяется, ток в цепи моментален и одинаков на всех участках замкнутой цепи Это не поезд, который остановится на первом же автомате))
Geopolis78
У тебя в твоей задаче в постройках кабели заканчиваются распредустройствами а не лампочками, правильно? Так можно почитать про распредустройства.
Prosto
Какие автоматы вы имеете ввиду?
Dmitriy
Шо вы тут дробите ?
Geopolis78
Зачем у каждой постройки свое заземление? Постройки сильно удалены друг от друга? Сознание
Black
для повышения общей токовой отдачи на землю, так ж надежнее. дороже -да. 20 метров будем считать удаление
Geopolis78
А, все, ты их все металлически соединишь в земле. Да. Это здраво.
Prosto
Как вообще делается заземление на участке? Треугольником вроде бы?
Geopolis78
Как угодно. Но треугольник это не самое лучшее решение.
Prosto
Штырь один тогда?
Geopolis78
Лучший из вариантов - сделать качественное ЗУ возле опоры куда приходит питание от ВЛ, там же перейти на кабельную линию и в земле уйти к дому. Возле него выполнить еще одно ЗУ. В зависимости от удаления дома от опоры принять решение о необходимости соединения двух ЗУ в земле горизонтальным заземлителем. В крайнем случае, они будут электрически соединены защитным проводником в составе кабельной линии.
Prosto
У нас в снт такое не прокатит)
Geopolis78
Везде катит
Dmitrijko
Не спорю. Для чего у опоры зу делать? Сопротивление поменьше что бы было?
Geopolis78
Для того, чтобы успокоить параноиков, которые боятся, что при TN при аварии на магистральном PEN проводнике весь ток небаланса с линии на которой они сидят пойдет через их ЗУ и сожжет им дом. Ну и я горячо уверен, что делить PEN проводник надо непосредственно на опоре, на границе участке и на объекте иметь уже всецело отдельные нейтральный и защитный проводники.
Dmitriy
Необязательно, можно в линию или другой фигурой как позволяет участок
Black
двухполюсные на 25-32а
Prosto
Если у вас одна фаза то подобные автоматы с таким номиналом не целесообразно ставить, толку от них не будет
Black
ну ввод будет как и сейчас, одна фаза 40 ампер
Prosto
Если выделенная мощность 5квт, то какой смысл ставить автомат на 40ампер?
Black
он уже стоит
Prosto
А так, условно, 20-25 номиналом в каждый щит в доме есть смысл ставить
Prosto
Сделать-то не сложно, но качественно сделать это уже другой вопрос
Krill
Да, раньше включит бабка варочную панель на 7 кВт и давай борщи варить, да пирожки печь, а внук заодномя в микроволновке бургер разогревает, не торопится выгонять корову на пастбище. И как этоно работает то с пробками на 10 А, непонятно
Krill
Счётчик не правильно нарисован - перерисовать
Nikita
Схему нужно смотреть в паспорте или на счетчике, а не в интернете
Krill
Бля - это с инструкции на счётчик - я вчера размеры его смотрел как раз
