Комментарии: 18

1. Viktor

   • 12.01 2025 18:15:39

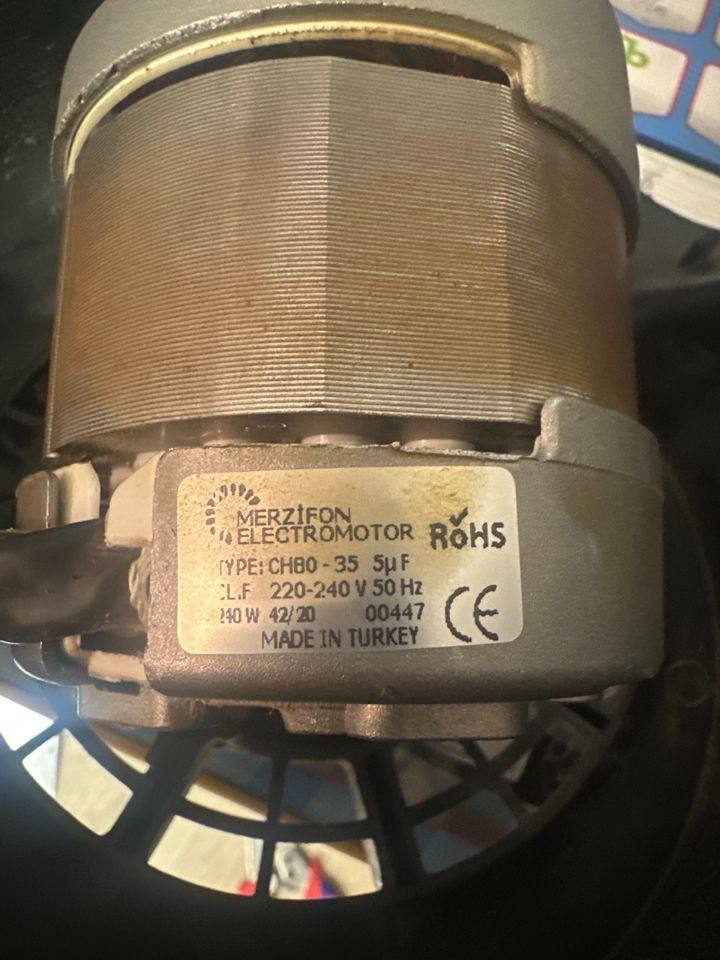

   Надо смотреть шильдик мотора

2. Anonim

   • 12.01 2025 18:59:36

   Плата наверное обеспечивает несколько скоростей и содержит конденсатор, или почему столько проводов на однофазном моторе?

   • Viktor

     • 12.01 2025 18:59:54

     5 скоростей там

   • Sergey

     • 12.01 2025 19:00:47

     5 скоростей и ноль Может фазу от превой на вторую скорость нужно кидать, в виде перемычки

     • Anonim

       • 12.01 2025 19:03:22

       Я знаю что здесь ( в США) в системах вентиляции бытовых обычно используется трёх скоростной мотор. Но чаще всего используется только одна или две скорости. Не уверен что у тебя также схема сработает

       • Sergey

         • 12.01 2025 19:04:03

         Работали все 7 скоростей, при том что мотор рассположен на 5

         • Viktor

           • 12.01 2025 19:05:13

           Комбинации значит используются, перемыканием разных концов

           • Sergey

             • 12.01 2025 19:06:04

             Комбинация т.е включается допустим 1 и 5 чтобы 6 получилась?





             • Viktor

               • 12.01 2025 19:08:46

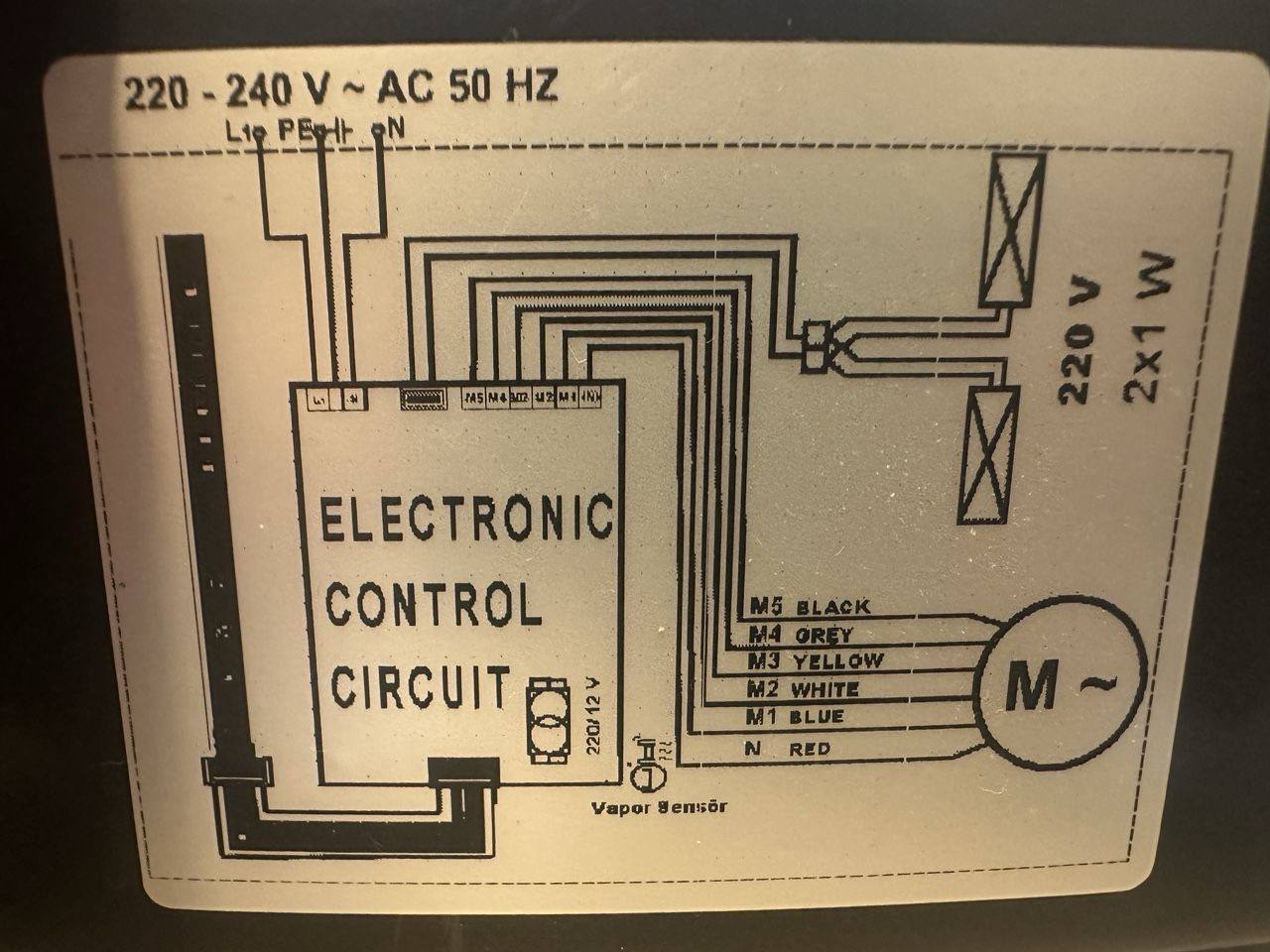

               Без схемы это просто гадание. Там может и так, и может например подача на 1, а 2-3 должны замкнуться, и так далее Прозванивайте концы Записывайте сопротивления

             • Anonim

               • 12.01 2025 19:10:17

               А модель платы управления есть?

               • Sergey

                 • 12.01 2025 19:14:01

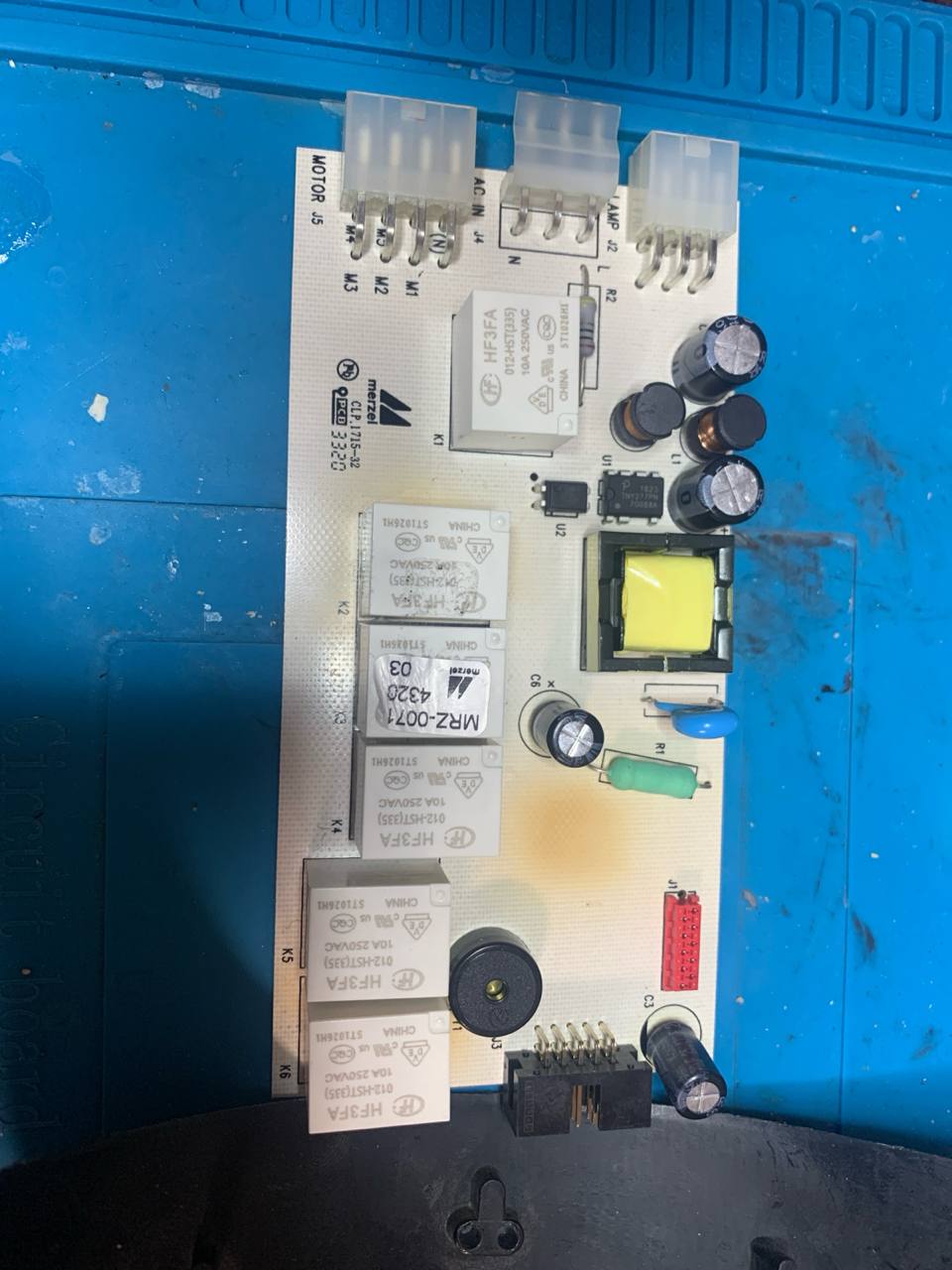

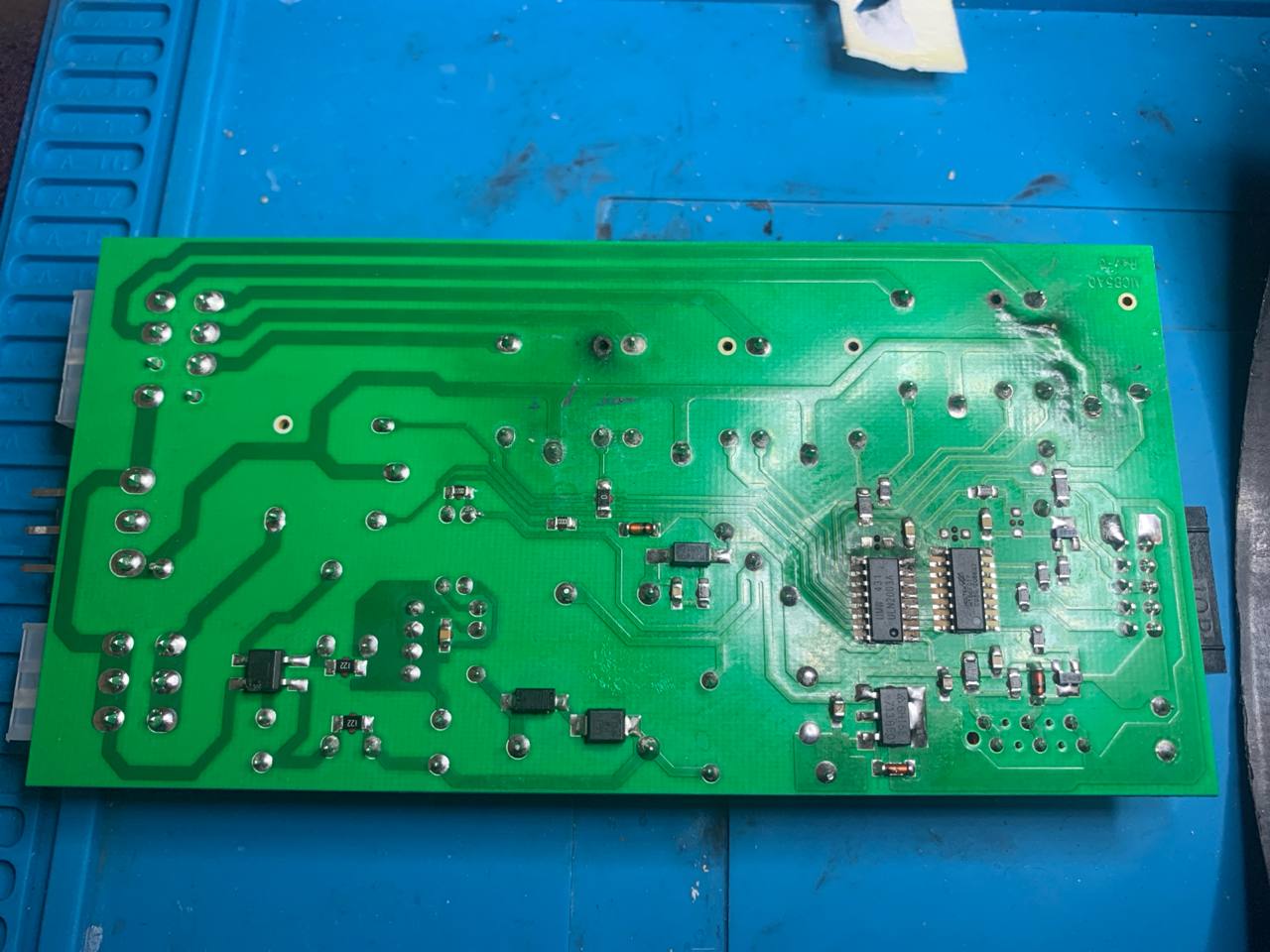

                 Была сгоревшая микросхема Дарлингтона, одно реле заклинило, потом я так понял отклинило и начало щелкать. Реле рабочее, проверял. Припаял новую микросхему.

                 • Anonim

                   • 12.01 2025 19:23:00

                   Ты хочешь просто обойтись без схемы и управления по влажности, и включать мотор на прямую от включателя я так понял?

                   • Sergey

                     • 12.01 2025 19:28:46

                     Хочу понять исправен ли мотор и исключить его неисправность, плату я отремонтировал, проверил все. А вот с мотором пока мучаюсь. Ноль прицепил и фазой проверял каждую скорость, они все работают как первая скорость. Обычно такой мотор всегда проверял так и переключались скорости, этот для меня пока не понятен

                     • Anonim

                       • 12.01 2025 19:29:28

                       А сопротивление М1 - М5 к нейтрале проверял? И состояние конденсатора?
