Коллеги, есть планшет Lenovo Yoga YT-X705F после дружественного сервиса. Изначально клиент жаловался на батарейку (держит мало). Заказали АКБ, вскрыли, подкинули - аппарат перестал батарею видеть. Батарейка хитрая - 6 контактов - 2 питания + квадратная шина + термалка + (впервые столкнулся) INTERRUPT. На данный момент заряжается (жрет вполне себе до 12Вт (9В*1+А), но заряд всегда нулевой. Чарджер превентивно подкинул, но, как и думалось, не в нем дело. Поломка, похоже, случилась после подкидывания новой АКБ - не оригинал. Электроника кривая. Могло с нее прилететь. Как это диагностировать нормально?
Комментарии: 23
Anonim
А старая акб, с ней заряд отображается?
Mks
Теперь - нет. Ни с одной. Т.е., ко мне оно попало уже в таком состоянии, все остальное - со-слов.
Anonim
Так. А проверяете на какой?
Mks
На обеих проверял. На данный момент на родную сунул две новых банки и с той планкой проверяю. Т.е., родная электроника + две новых банки.
Anonim
Вы меня путаете. Вы же написали сейчас нет ни одной акб Или то про заряд было?
Sergey
ни С одной)
Anonim
Прошу прощения, сонный А чарджер какой там?
Mks

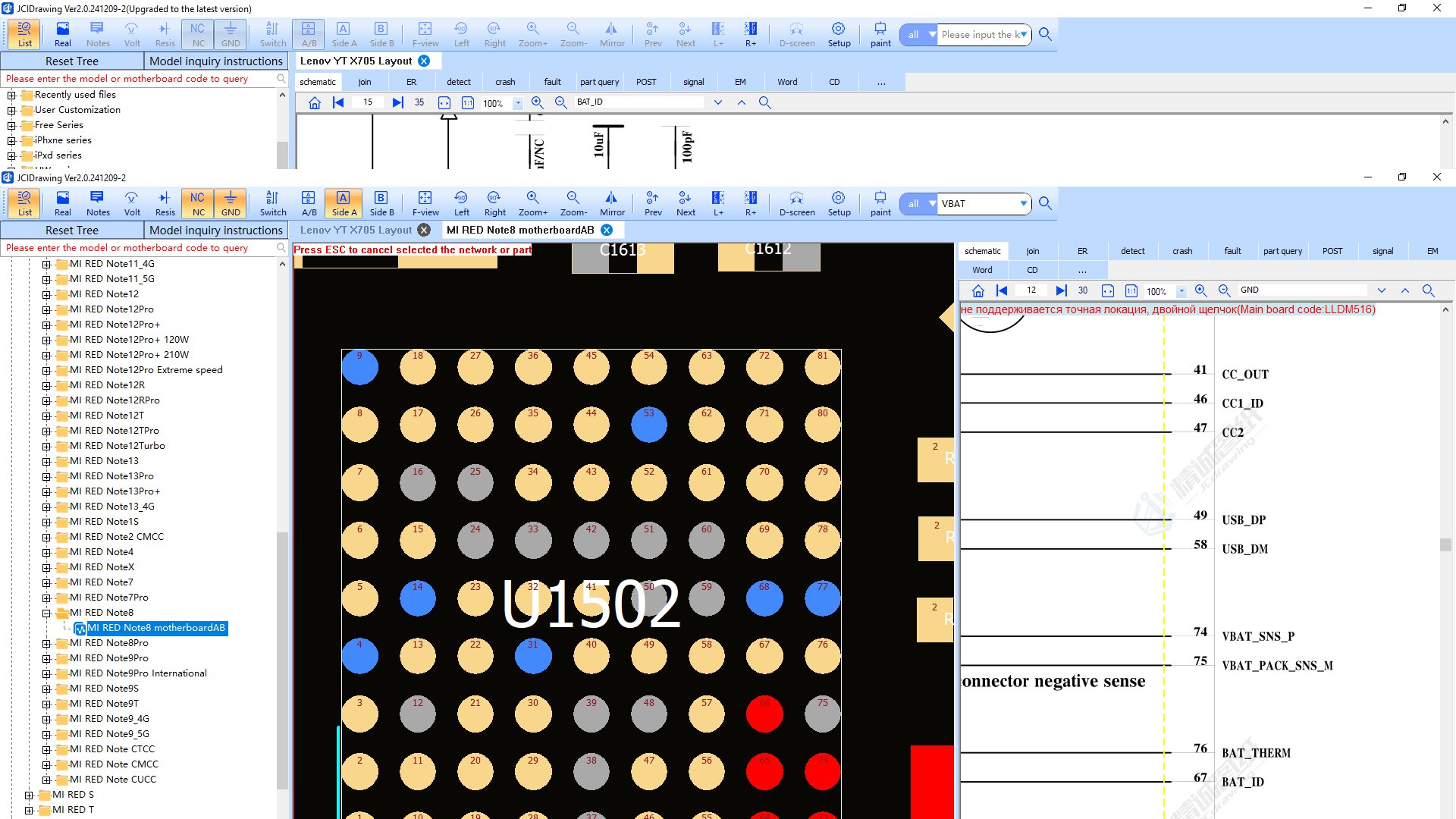

PMI632 902-00 Глянул по схеме note 8T - квадратка направляется в чарджер.
Anonim
Попробуйте на зарядке уарт слить В выкл состоянии
Mobilk
Ооо сегодня такую менял на самсунг а115, удивился что там такая стоит с редми
Mks

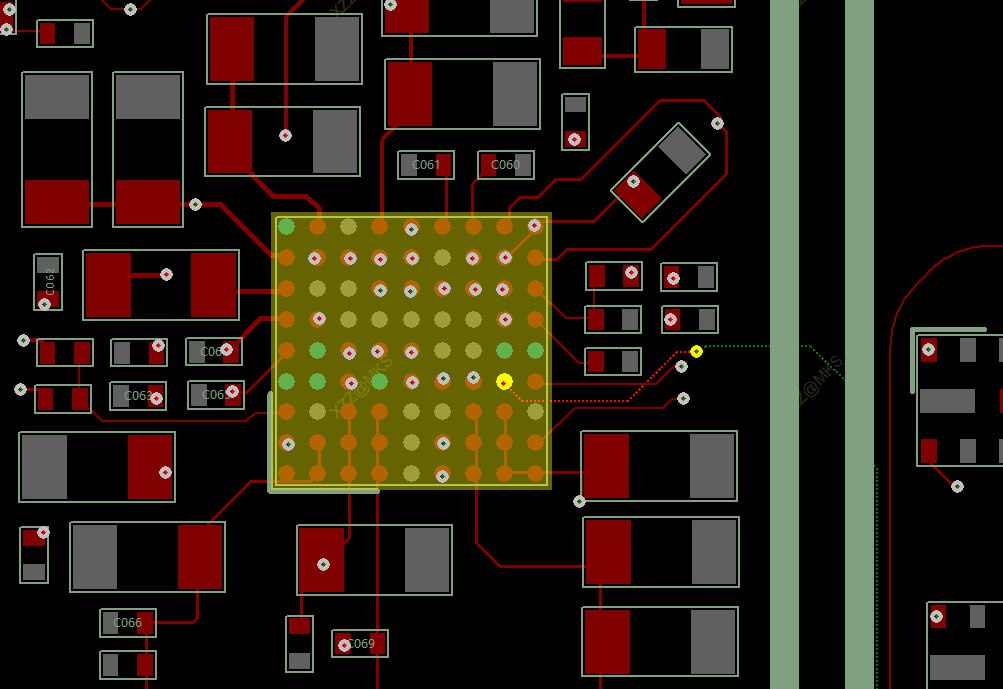

А вот тут - странное - беру борду с note 8T (писал уже). Так вот этот пятак - одна из линий квадратной шины батарейки - на земле висит... А на планшете нет короткого на батарейке, а вот проходных сопротивлений не нашел. На соседний пятак с одного из контактов батареи приходит - с термалки... Что-т оно меня все больше путает...
Anonim
Замените микрофон который вверху. Прочистите проходные отверстия для микрофонов. Снимите сеточки и убедитесь кусочком проволоки. В разной реализации - может некоторые пины подтянуты к земле (логический ноль) Либо запитаны (логическая единица)
Yuriy
Несколько микрофонов? Оба? Или только на верхней/нижней плате? Не понял не много, на плате она на земле висит, или на АКБ? Аа, планшет... А я полез not 8 смотреть)
Sergey
Менял только верхний, несколько раз на разные микрофоны(с одинаковыми корпусами, маркировки слегка другие), нижняя плата заведомо исправная и их 2 штуки
Mks
На плате планшета. Снял чарджер, на этой ноге земля.
Yuriy
Идет на этот контроллер) и все
Mks
Тогда пока мыслей нет. Завтра продолжим.
Mobilk
Мож сбросить его? ато еслиб и правда не видел какие то контакты по идее мож и не должен был давать разрешение для зарядного тока
