Коллеги всем привет, может кто сталкивался с такой ситуацией тел samsung a125f на большой громкости начинает тарахтеть динамик (звонок) нижняя плата и динамик исключены. падения на spk-out n/p 0.395.( осн. коннектор) начать с замены U6002 или есть какая болячка у них, до этого не сталкивался с таким поведением. Щиток над осн. КП по классике отбит сверху.
Комментарии: 20
Pupkin
Слои ковыряй
Sergey
хм, да вот какой? знаю по верхнему динамику на 127 модели, но тут не знаю куда рыть) где восстанавливать обрыв, где он проходит
Anatoliy
Ищи обрыв возле разъёма фронт камеры В инете куча инфы по этому поводу
Sergey
да, инфа есть на А12, но то касалось 127, у меня же 125. слои я там пилил, был опыт, но обрывов там не было да и дороги там иначе шли. то была проблема нет звука в верхнем спикери и мик не работал.
Pupkin
У меня как раз трески везде были, и низ и верх
Sergey
это 127 спасибо, попробую. а вдруг)
Pupkin
Пробуй
Sub308
Платы разные
Pavel
Вряд-ли open line - это включение. На этом пине напряжение есть?
Anonim
Должно быть 0L А показывает 1.673 Обрыв как будто б, контакт через резюк идет на кп
Pavel
Ну так напряжения то нет, вот и реакции нет. До кн. вкл. еще много чего произойти должно
Anatoliy
Логично что обрыв там где подрывает пайки экрана КП
Anonim
Именно на этом контакте обрыв, по этому интересовался если она за вкл отвечает, то уже по этой линии смотреть Я думаю кп будет. Тк и со шнура потребления 0
Sergey
так то да, но вот где именно, я хз.
Anonim
Экранировку если подорвало, то и под кп явно трещины есть в пайке. При большой нагрузке линии и появляется этот деффект.
Sergey
ну на сколько я вижу из схемы, на осн. кп приходит только vdd 1.8 ap, который идет на sma1303 ( как я понимаю аудиокодек) начну с замены/реболла осн. кп, дальше кодек, а дальше хз)
Pupkin

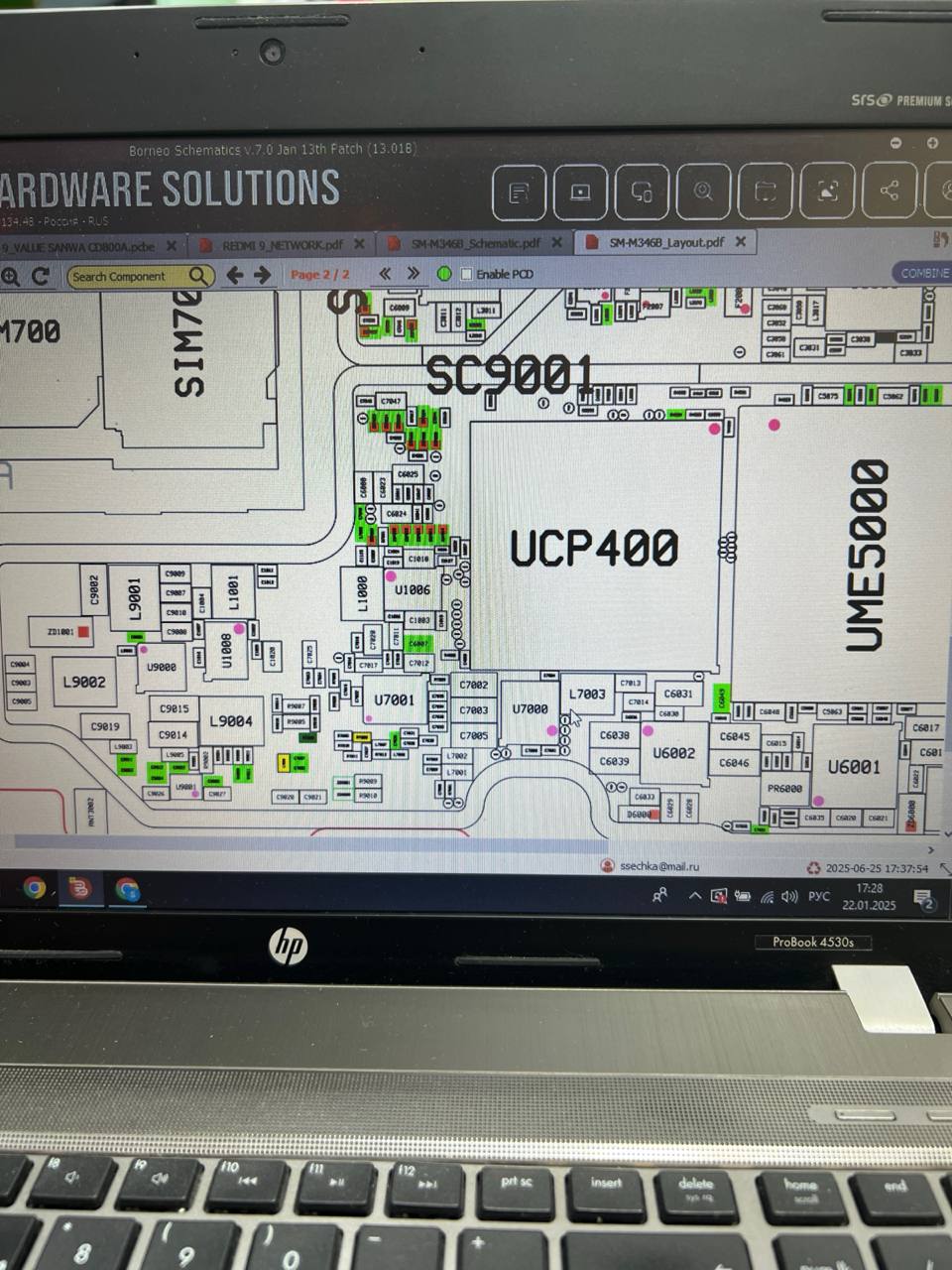

Вроде тут, нашёл у себя , когда-то делал, но это не точно
Sub308
Слои не причём, ещё и плата другая, у него динамик хрепит когда напряжение поднимается, соответственно динамик стермный, если были слои у него микрофон и динамик вообще бы не работали
Pupkin
Не факт,ко мне попадались с треском И я бы вообще напругу померял на динамике во время мелодии,может на него напряжение херачит
Sub308
