добрый вечер может кто знает сигнал H_PWRGD от хаба HM170 к процессору (SR2FQ i7-6700HQ) на пятаке BT31 2 ома может ли процессор (при не запитанной плате) эту линию занижать или битая прошивка хаба такое делать?
добрый вечер может кто знает сигнал H_PWRGD от хаба HM170 к процессору (SR2FQ i7-6700HQ) на пятаке BT31 2 ома может ли процессор (при не запитанной плате) эту линию занижать или битая прошивка хаба такое делать?
Quick всегда был не стабилен по температуре, и хрен поймёшь, что ему надо. Как будто от выбросов солнца зависит. 3 дня отлично... Читать далее
Эт пол беды. такое впечатление, что китайцы напортачили.. Как будто взали БП на одно напряжение и часть смд деталей поменяли... Читать далее
Xerox 3010/3045 принтер собранный вокруг картриджа как говорит коллега.Как вам такое )И его цветные собратья 6010/6015. ... Читать далее
Вместо фена есть специальная жидкость которая очень быстро разъедает клей Это не спирт это что то другое не могу найти название... Читать далее
Здравствуйте, перестал работать верхний динамик при дзвонке(Нижний работает) когда слушаешь музыку или смотришь видео звука... Читать далее
Пока. И все же, сколько видел монтажников слаботочников, все. Нет, ВСЕ БЛДЖАД с аккумуляторным инструментом. У меня стена... Читать далее
Комментарии: 18
Deazz
при незапитанной плате.. вот и ищите кто давит
Sady
между процом и хабом никого нет легче конечно снять хаб но смушает что он выдаёт slp и cpu_bclk 100 mhz. Justnout в своём видео показывал что до формирования VRM CPU core он должен присутсвовать а соглассно последовательность запуска MS-16JB1 он запускается после формирования питаний ядер
Anonim
Хаб же Оно там ж на пару сек поднимается. Что у тебя за проблема вообще, может с этого начать?
Sady

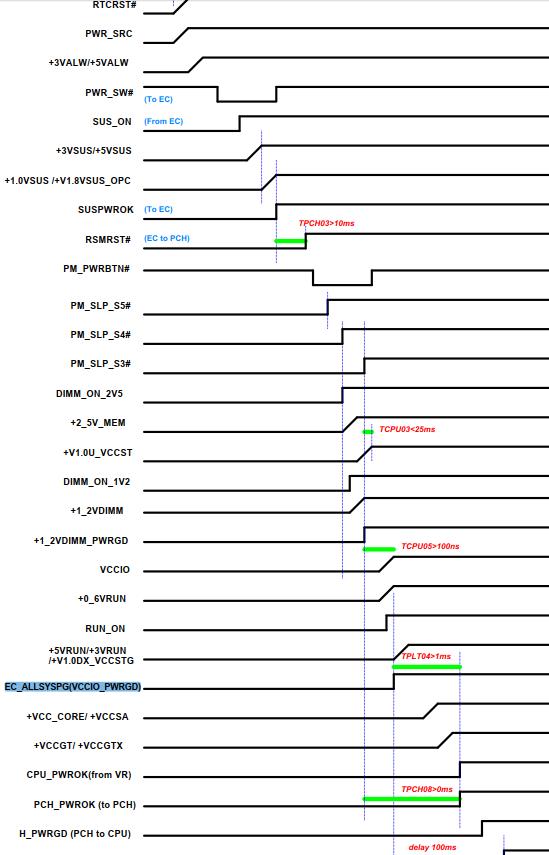

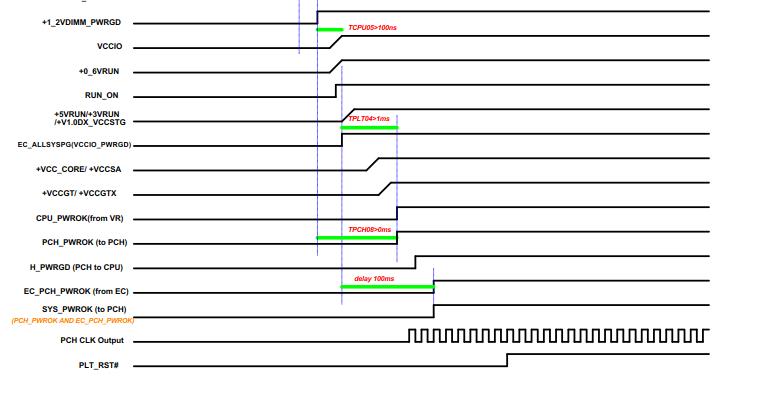

не поднимаются питания ядер цпу, По последовательности запуска там после EC_ALLSYSPG от мульта должна формироваться +VCC_CORE но соглассно видео от justnout a vrm cpu формирует их после получения H_PWRGD (PCH to CPU) А в сервис мануале H_PWRGD (PCH to CPU) формируется после. EC_ALLSYSPG VCCIO_PWRGD +VCC_CORE/ +VCCSA +VCCGT/ +VCCGTX CPU_PWROK(from VR) H_PWRGD (PCH to CPU) PCH_PWROK (to PCH) Мой вопрос какая последовательность правельная? И может ли проц занижать сигнал H_PWRGD? Или можно смело менять SR204?
Sem
хаб не сможет общаться с процессором, если процессор не запитан
Anonim
А как смотришь, что не поднимаютя? Что за видео именно? Судя по всему, ты же проц снял уже? Но так-то с установленным хабом по этой линии вероятно чет с хабом, почему ты процессор подозреваешь? В общем, больше вопросов, чем ответов, во всяком случае у меня )
Sady
https://www.youtube.com/watch?v=AQBVBQDsuJM шарик под процессором BT31
Andrzej
Ну вот вам в видео все пруфы дали. В чем вопрос я так и не понял.
Sem
вот сигнал на запуск ядер
Sady
он присутвсует но помимо этого нужен H_PWRGD соглассно video justnoute
Sem
посмотри осцилографом на каждом дросселе питания ядер может быть короткий импульс проскакивает?
Sady
+V1.0U_VCCST присутсвует попытки нет запуска vrm смотрел замучал я всех походу лучше будет махнуть HM170
Deazz
начнём с того, что на незапитанной доске этот сигнал не должен быть на земле. я же сразу сказал. а ядра запитаются только когда проц скажет по svid
