Добрый вечер Вопрос такой Есть Фольксваген Туарег 2011 автомат Головное устройство из Китая установлено 2 года назад с камерой заднего вида, которая встроена в заводскую ручку открытия багажника. Не так давно перестала работать камера, на экране загорается восклицательный знак в треугольнике. Какой-то электрик поставил реле между лампой заднего хода и питанием камеры. Вроде все работало, но снова перестало. Поменяли 3 камеры, ничего не помогло. Так же есть провод красного цвета вместе с жёлтым тюльпаном, его никто никуда не подключал. Хотелось бы узнать как правильно подключить? И из вашей практики как вы решаете эти проблемы.
Комментарии: 28
Andrey
Если камера аналоговая, то подключается как раз жёлтым тюльпаном. Реле там нужно чтобы питать камеру постоянным плюсом, так как фонари заднего хода шимятся. Можно и иначе, но тоже сойдёт. Как правило, китайские провода не особо долговечные. Я бы начал с подключения кабелем напрямую к камере. Потом питание соответственно проверить на камере.
Anonim
Подключали, работает. И питание тоже есть
Andrey
Тогда мне трудно понять ваш вопрос
Anonim
Какой схемой вы пользуетесь? Нужно ли подключать этот красный провод с тюльпаном и для чего он?
Evgen

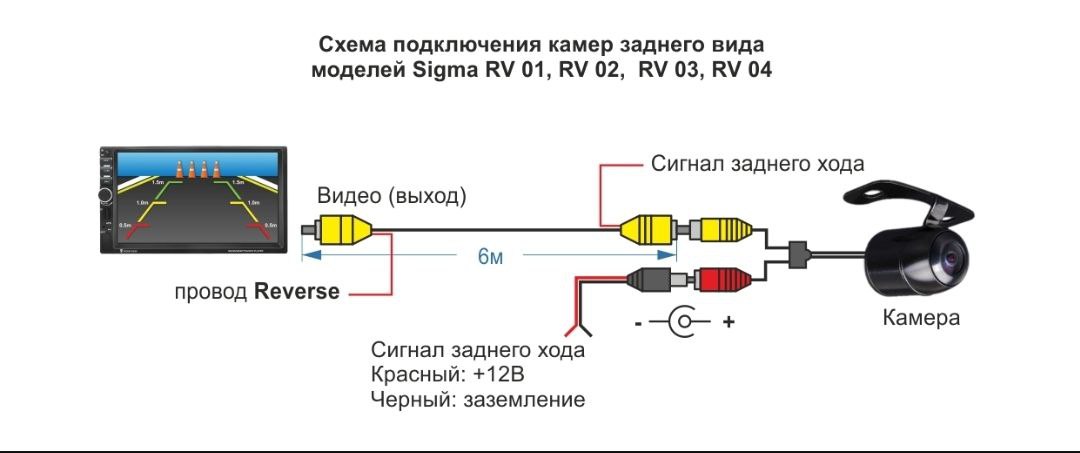

Цей провід для того, щоб магнітола зрозуміла що ввімкнений задні хід. Тобто для активації камери. Можете подати + на нього і магнітола ввімкне зображення з камери Ось вам дві схеми підключення Ось ще одна
Anonim
А если без его подключения?
Evgen
Як бачите, на всіх схемах саме жовтий тюльпан передає відеосигнал до магнітоли Може він від'єднався
Anonim
Он изначально у нас не подключен, но как-то работало
Evgen

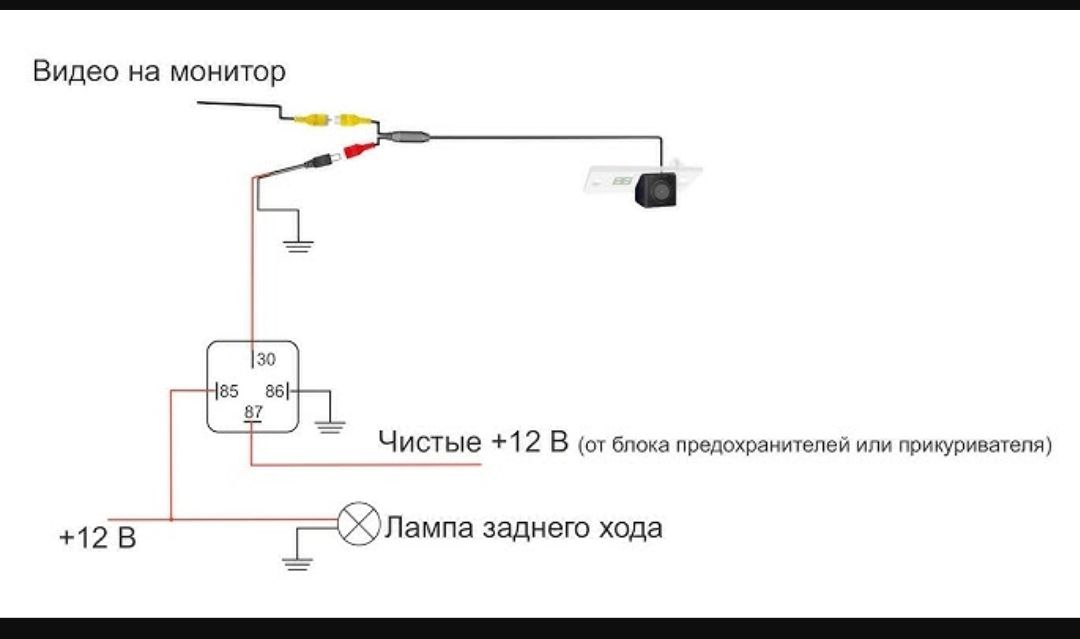

Хіба що по вай фай Радив би зробити спочатку за схемою. Саме так як воно має бути. А вже потім шукати що не працює У вас ось така схема. Проте треба дивитись яка у вас камера, і як її необхідно підключити
Anonim
Да
Andrey
https://t.me/zci4HI0JU7MyMGEy Тут спробуйте спитати. Ну вот. Через тюльпан передается сигнал вашей камеры. Без подключенного тюльпана она работать не будет. Либо там где-то врезались напрямую к камере и пустили свои провода, обрезав тюльпан.
Anonim
Ничего не обрезали, вопрос был в том, что нужно ли подключать красный провод который выходит из тюльпана
Andrey
Если магнитола берет сигнал задней из кана, то не нужно. По красному проводу идёт сигнал включения камеры на магнитолу.
Anonim
Ок, тогда получается все вопросы не к схеме подключения, а к работоспособности камер
Noname
Подкиньте ее к любому тв, через тюльпан. Подайте питание. Я так проверял. Питание брал с бп от роутера на 9в.
Anonim
Проверяли, 2 из 3 нерабочие А одна на машине именно с переменным успехом работает
Noname
У меня штатная камера работала под настроение.
Anonim
Брак?
Noname
Скорее всего. На тв работала бы. После покупки, проверьте на тв. Может горят при подключении к машине, если что-то по схеме не так.
Evgen
Сьогодні людина звернулась з тією ж проблемою що і у вас Перевірив все що можно, всі з'єднання, живлення, маси і т.д. А на екрані лише розмітка паркування і нема зображення. Проблема вирішилась повним скиданням магнітоли до заводських налаштувань.
Anonim
Вот тоже вариант не разу не пробовали
Kolya
Дякую, там теж запитав Але поки що не відповіли
Noname

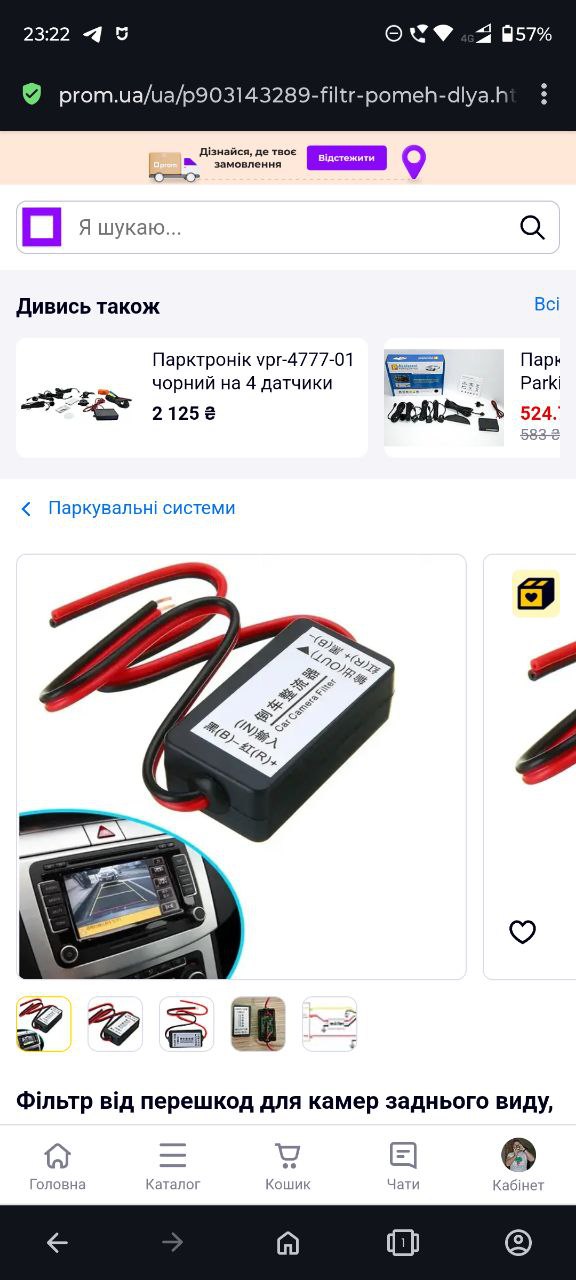

Есть один момент. Если лампа в фонаре заднего хода, диодная, будьте готовы к тому, что камера работать нормально не будет. Я через это проходил. Есть три варианта: 1. Лампа накаливания. 2. Диодная с фильтром помех. 3. Установить фильтр помех на питание камеры. Мне фильтр помех помог частично. Пришлось купить более дорогие лампы, которые имеют встроенный фильтр. Страдал несколько месяцев.
Anonim

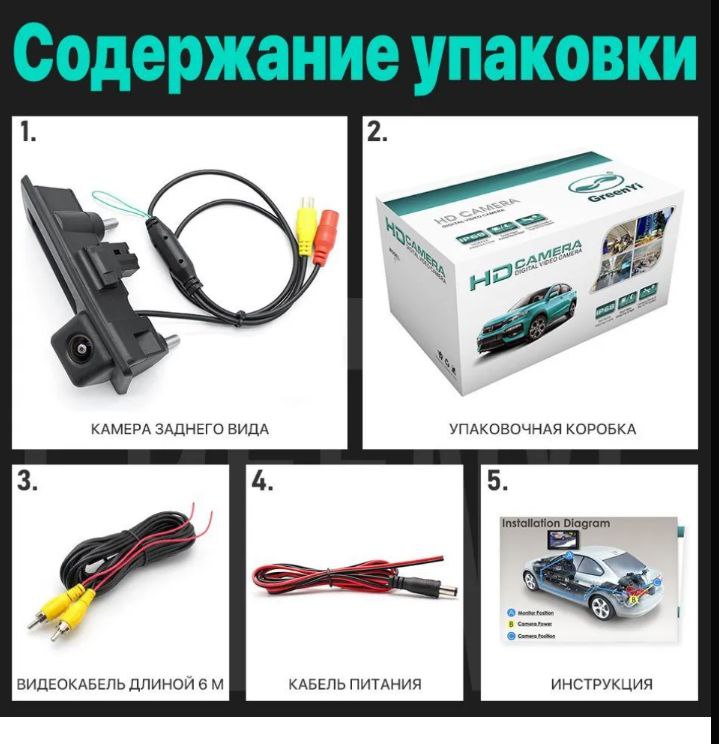

Комплект с ОЗона Лампа накаливания
Noname
Если надумаете заменить на диодную.
Anonim
Ок Спасибо
Oleg
Массу на камеру откусил и норм
Noname
В моем случае не помогло. Это первое, что я сделал. Но судя из инфы, которую нагуглил, многим помогало
