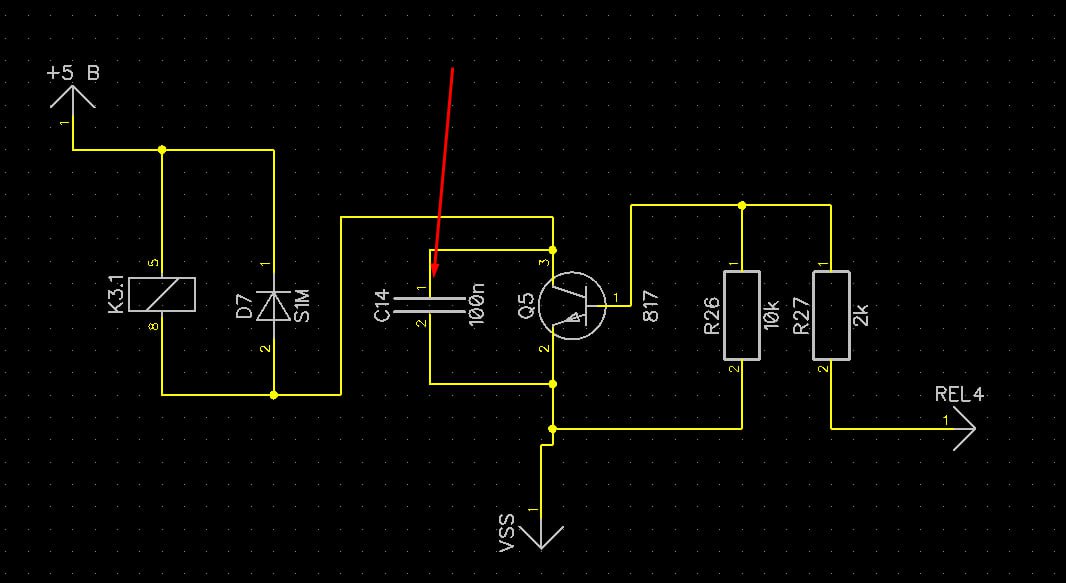

Доброго времени суток. Встретил в схемах при коммутации реле конденсатор между коллектором и эмиттером. Подскажите зачем он нужен и нужен ли?
Доброго времени суток. Встретил в схемах при коммутации реле конденсатор между коллектором и эмиттером. Подскажите зачем он нужен и нужен ли?
Комментарии: 22
Lmx2315
На пару с диодом уменьшает выбросы напряжения на коллекторе, защищая транзистор от перенапряжений.
Anonim
Чото типа dV/dt ограничивает чтоб помехи не выплёскивались
Lmx2315
только dI/dt
Anonim
Другое дело что да, тут бы 10к или больше в базу Ну и да, выходит что с конденсатором dI/dt никак не ограничится при включении :)
Lmx2315
А конденсатор ограничивает скорость спада тока не при включении, а при выключении транзистора. Напряжение растёт на катушке по вышеупомянутому закону ди по дт и чем резче ди, тем выше напряжение на коллекторе, вот кондёр и делает это ди не таким резким.
Kest
для биполярника открываться на 100нан такая себе идея. Это не мосфет, пиковых токов оочень не любит. Да и вообще тут место для мосфета )
Lmx2315
вы думаете через транзистор будут течь токи какие-то другие а не Ik=h21*Iб ? Iк - ток коллектора Iб - тока базы h21 - коэффициент передачи транзистора по току Не имеет значения для тока коллектора есть там этот кондёр или нет.
Kest
ток базы примерно 2 мА. BC817 может иметь h21до 600 итого пиковый ток может достигать 1.3А. пиковый ток из доки 1А .
Lmx2315
Это как вы 2мА тока базы насчитали? Телепатия? Ловко.
Vasil
Вы про нагрузку не забыли?
Anonim
Ну у него в базе 2к резюк, тут захочешь пиковых не достигнешь, не хватит h21э
Voldemus
Диод и без конденсатора все сделает. Конденсатор какой-то чудак поставил.
Anonim
Диод безусловно сделает, но в процессе делания могут быть быстрые dV/dt на длинных проводах, помехи и все дела.
Kest
это типа , чтобы меньше помех было я думаю. Но оно так особо не работает. вместо диода поставить супрессор со снаберной цепочкой - вот тогда помех будет меньше.
Anonim
Тут уже надо считать, зная индуктивность обмотки, её же распределённую ёмкость саму на себя, то же для проводов соединяющих схему с ней, учесть тот самый кондёр. И не забыть ещё демпфирующее действие железного (сплошного) сердечника реле учесть. И еще обязательно мосфет.
Kest
100% . А если есть нагрев то биполярник деградирует быстрее. Это по моим наблюдениям и статистике по ремонтам моих приборов.
Anonim
Диод ультрафаст тоже. А мосфет avalanche rated. А вообще -- достаточно чуть аккуратнее выбирать базовый резистор И ВСЁ. Схема и так почти идеал, не перегрузить транзистор по току и уже ok.
Kest
не все так радужно. разброс по h21 часто просто дикий. И если резистор базы будет большой иногда будет не хватать тока для полного включения реле . А это доп нагрев контактов.
Anonim
открыл 1ый попавшийся датошыт на bc847 -- в зависимости от буквы разброс от 10 раз до 2-3. Последнее вполне ОК.
Kest
реальность ооочень часто сильно отличается от доки. вот вам пример. mje340 мега фирменный по 21 был хуже чем дока в 3 раза. А безродный китаец будет в 2 раза лучше доки по тому же параметру. Ну а какая дичь с коэффициентом передачи по току у оптопар ствоится дичь твориться .... в одной партии могут отличаться в 30 раз
Anonim
Если ваша реальность (закупки компонентов которые не соответствуют даташиту) усиленно сама себя воспроизводит -- мож нах её такую?
Kest
Я к тому, что есть параметры которые можно легко положиться, а есть которые могут гулять весьма сильно. И есть еще перепады температуры и прочего.
