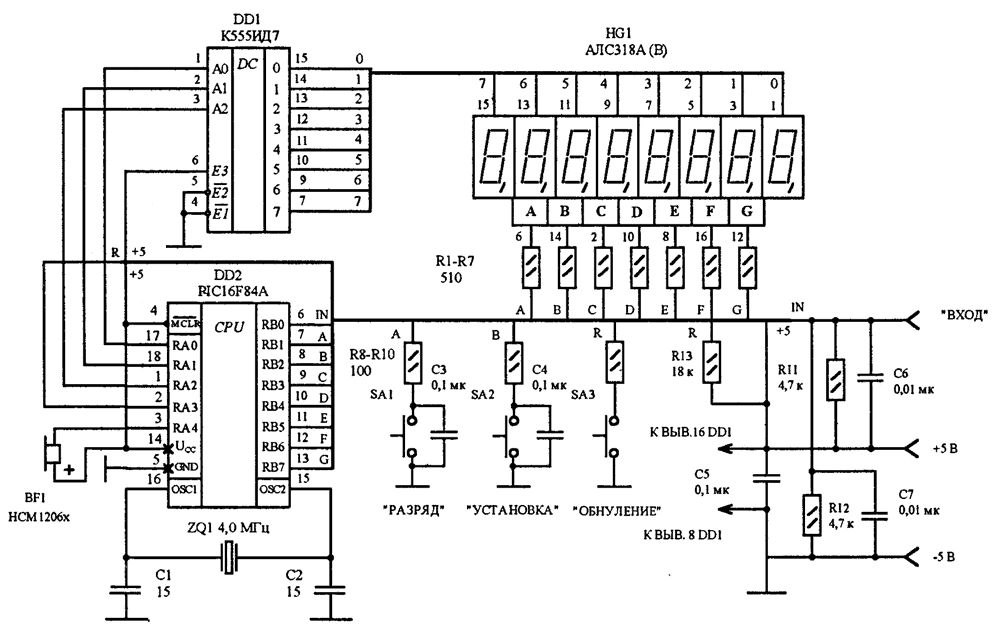

Здравствуйте! Вопрос по электронике/микросхемам. Какой электрический соединитель можно взять для этой схемы? Схема является счётчиком импульсов. Я думаю, что нужен штекер на 3 пина(JST XH,например) +5В,-5В, ВВОД(сигнальный вход). Что означают стрелочки около входов схемы? Является ли верным мой вариант?
Комментарии: 8
Ensem
Тут схема подразумевает динамическую индикацию с перебором разрядов помощью древнего микроконтроллера. Цель индикации вероятно счётчик импульсов но программа может быть любой Сегодня если такое делать с ноля обычно используют цифровые шины вроде дисплеев на TM1637 и отдельного контроллера с быстрыми счётчиками или специальные модули счётчиков импульсов которые стоят копейки
Nikolay
Мне для курсового проекта нужно проанализировать эту схему для конструирования. А пока что не получается разобраться с выбором типа электрического соединителя и стрелочками с правой стороны схемы...
Nik
Читаем что такое УГО
Michael
Питание же Штыревые разъемы
Nikolay
Получается один соединитель на три штыревых разъёма?
Michael

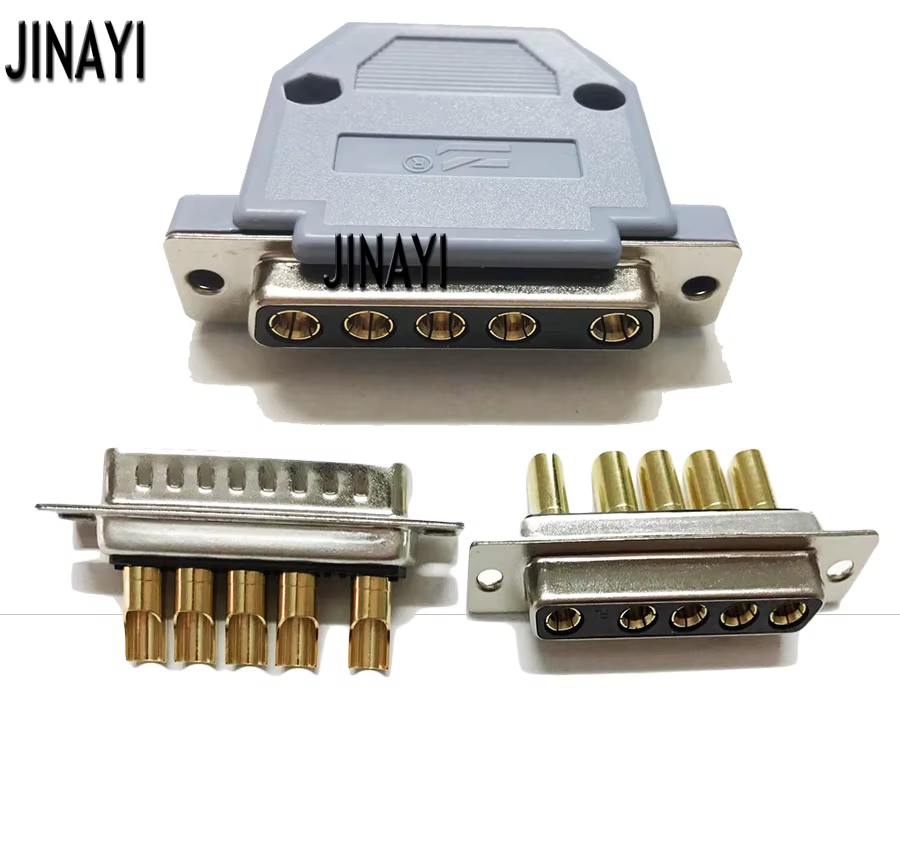

их много разных, есть те что на плату паяются, я бы такой установил есть вот такие не знаю какие требования к курсовой. обычно там подвох всегда есть
Yanis
PLS-03 поставить как самый простой и всё. В любом случае проект абстрактный и требований к разъёму нет.
Zoog
стрелочки означают сексуальную самоидентификацию
