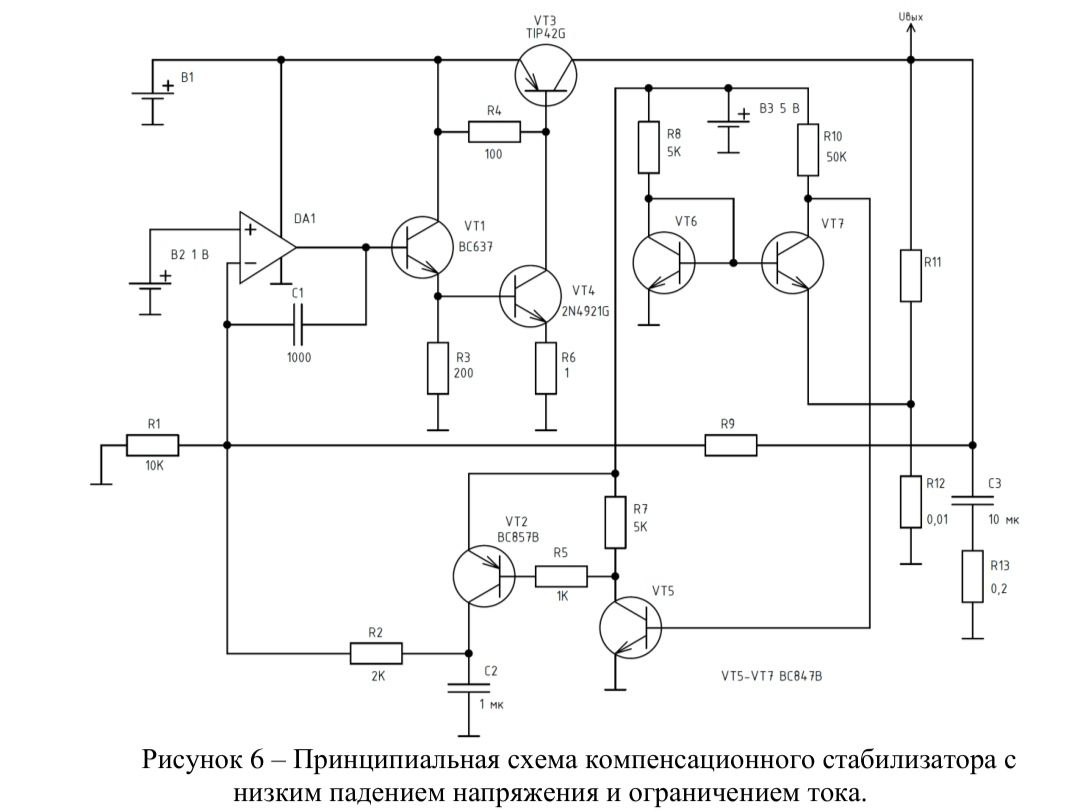

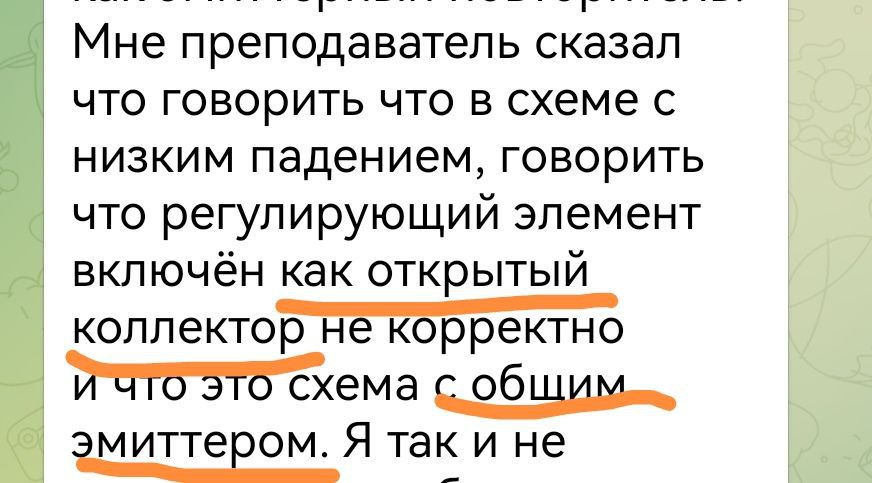

Есть две схемы одна как подписано с низким падением напряжения другая обычный компенсационный стабилизатор. В Википедии написано что схема с низким падением напряжения имеет регулирующий элемент подключенный как открытый коллектор, а обычная схема как эмиттерный повторитель. Мне преподаватель сказал что говорить что в схеме с низким падением, говорить что регулирующий элемент включён как открытый коллектор не корректно и что это схема с общим эмиттером. Я так и не понимаю как работают эти схемы. Ведь low drop должен обеспечивать падение напряжение сотни миливольт а регулирующий элемент включенный как общий эмиттер не может обеспечить данного значения.
Комментарии: 14
Andrey
Вы всё смешали в кучу. Открытый коллектор не имеет отношения к схеме включения транзистора. Это просто схемотехника, например, микросхем, у которых выходной транзистор не имеет подтяжки вверх, и его коллектор просто выводится на пин без всяких дополнительных цепей. Как правило это мощный выход. А вы сами вешаете на него нагрузку - резистор, реле и т.д. Схемы же включения транзистора - это ОЭ, ОК (эммитерный повторитель), ОБ.
Zoog
это ему в вики так сказали) ссылку б..
Andrey
https://en.m.wikipedia.org/wiki/Low-dropout_regulator Пункт Regulation
Zoog
Да, губошлёпедия-с)
Andrey
Я думаю в этой статье попутали термины. Если вы в ней откроете ссылку , то как раз это будет то , о чем я говорил. Неверно это хотя бы потому, что открытый коллектор - это транзистор в ключевом режиме, полностью в насыщении. У вас же регулирование, а это аналоговый режим без насыщения. Насыщение это всё, о регулировании никакой речи быть не может, только ШИМ.
Andrey
Спасибо я понял что в этом пункте я не прав. А что на счет того почему эта схема low drop и почему в схеме общего эмиттера такое низкое падение напряжения
Andrey
Открытый коллектор включен как раз по схеме с общем эмиттером, это и есть схема ОЭ, и о чем вы там с преподом спорите, вообще не понятно.
Andrey

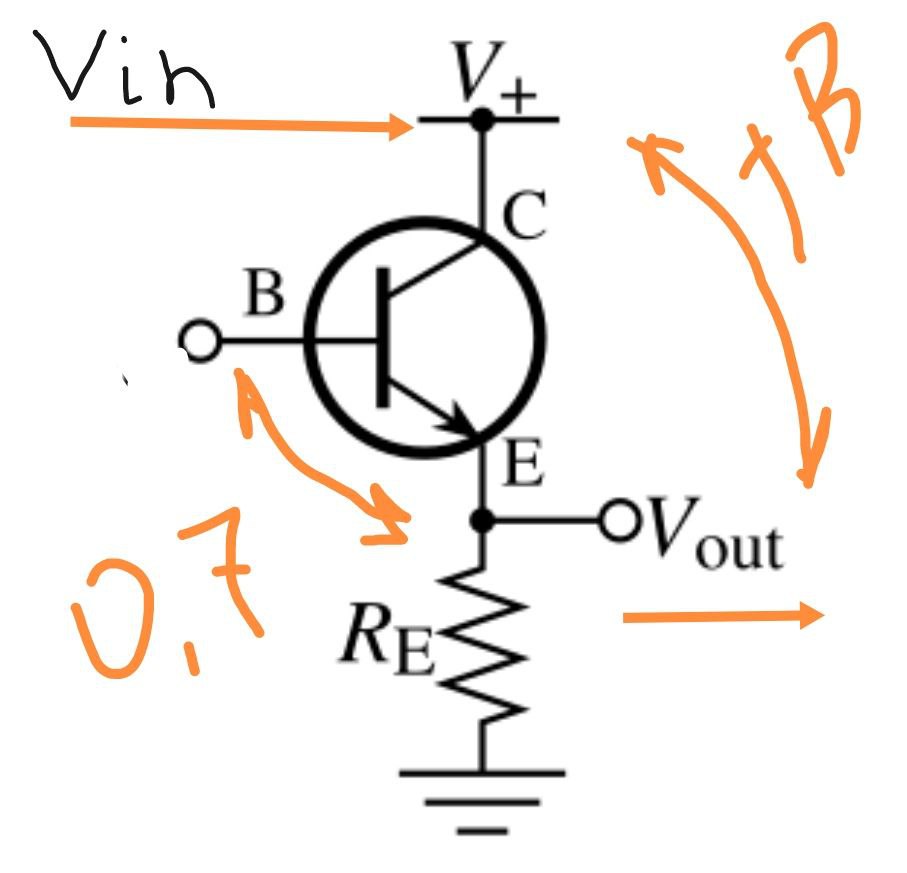

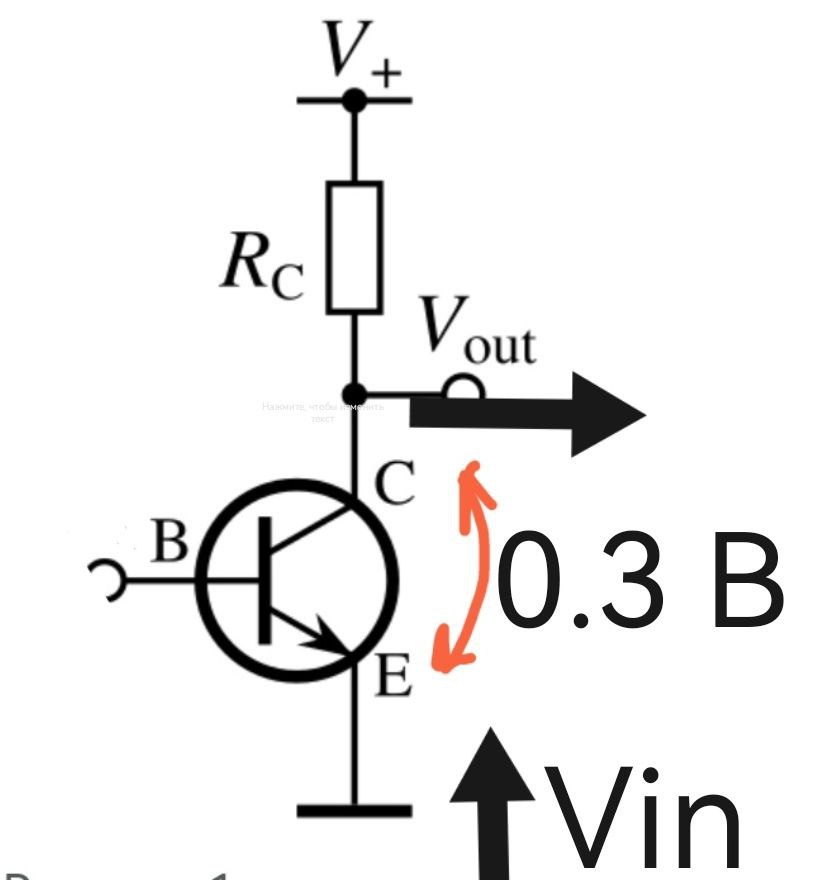

Потому, что по схеме ОЭ минимальное напряжение между коллектором и эмиттером ограничивается напряжением насыщения, а это 0.2-0.3 Вольта. А по схеме с общим коллектором - эмитерным повторителем это напряжение Б-Э перехода, то есть примерно 0.7 В. Для биполярного транзистора выигрыш не очень большой, для полевого побольше, там напряжение открытия 3-5 В.
Zoog
У современных биполяров - до 0.05В на рабочих токах насыщение.
Voldemus
Глупости писать не надо.
Lmx2315

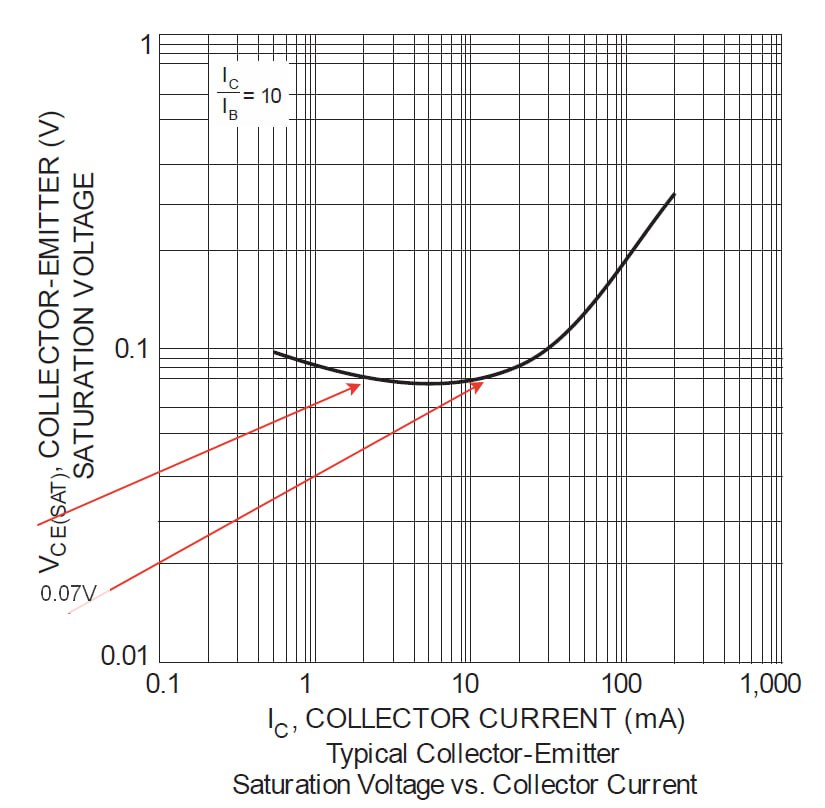

MMST3904 NPN SMALL SIGNAL TRANSISTOR не 0.05 а 0.07 но он первый попавшийся
Voldemus
Нет там 0,07 ? И это при мезерном Iк. При нормальном Iк - 0,6В, как и положено.
Lmx2315
я тебе стрелочками показал
Zoog
Я всегда был против глупцов, да покарает вас аллах.
