Да вот тоже думаю что наверное не выйдет. Но интересно, какой уровень шума? Контакты же позолоченные.

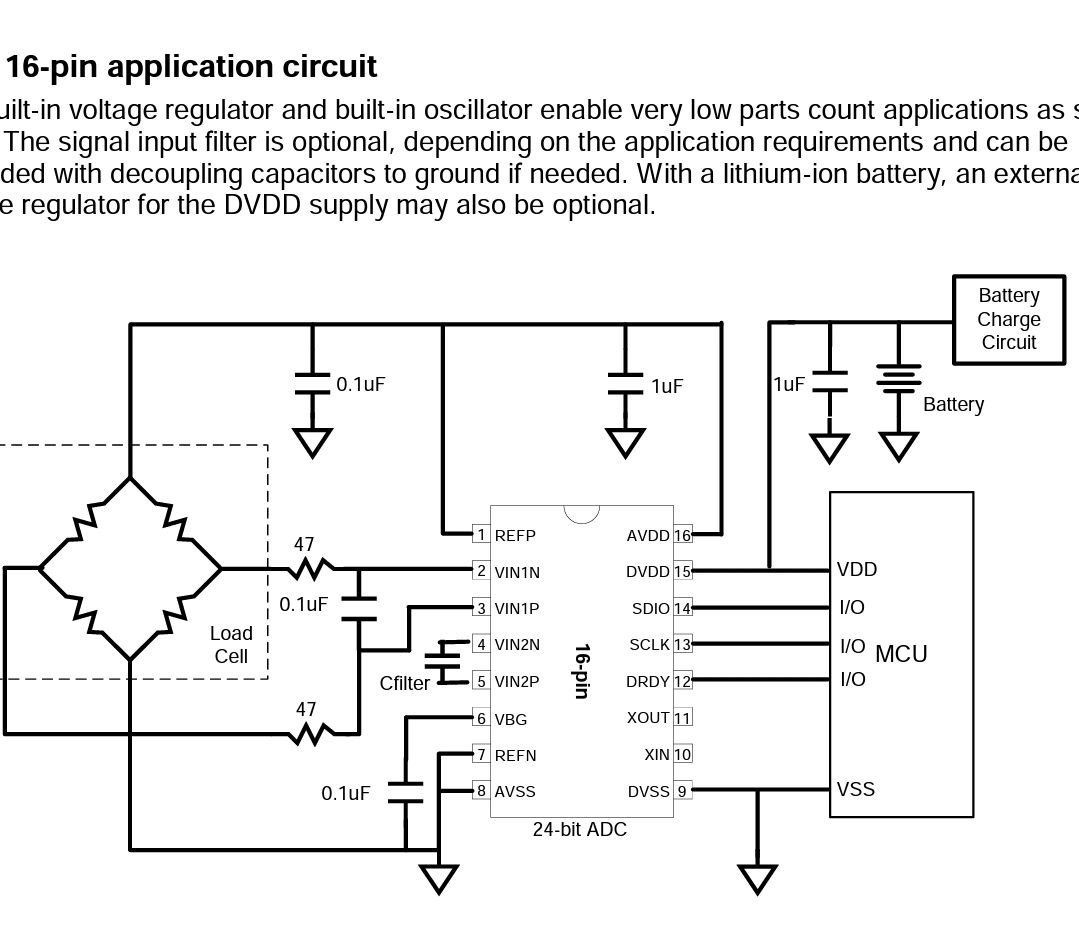

То что точно можно - через них завести питание, а измерять например чем-то вроде AD7190 и передавать по блютуз, или оптически.
Скользкие контакты шумят. Передавать можно либо питание, либо цифру. Если. Скорости замера не велики и объем данных небольшой-то можно совместить питание и цифру. Реальный пример. Рентгеновский аппарат вращается гантри, у него передача данных по каншине идёт управляющих сигналов по 4 щёточки на 1 кольцо.
Там же вроде написано, 20 мОм на токе в 40 мА, что даёт 0.8 мВ шум. Но это, обращу внимание, на довольно приличном токе. Если используется что-то с большим входным сопротивлением, то все может быть. Если переходное сопротивление то же, а ток в тыщу раз снизить, что не выглядит проблемой, то и шум упадет.
Если я ничего не напутал.
в регуляторах громкости всё идёт через щётку и уголь - и ничего, если нет износа. А ещё можно запараллелить - тогда даже изношенные шуметь почти не будут.
Комментарии: 15
Anonim

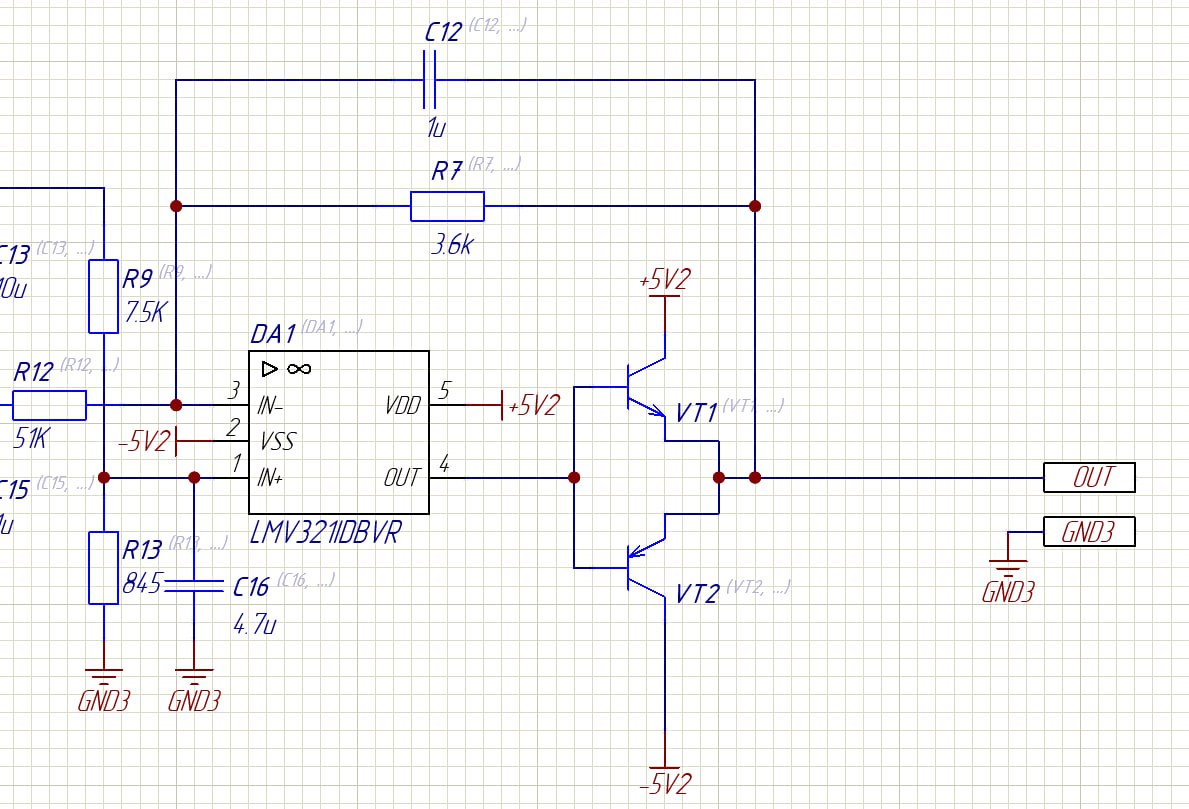

OUT отключи от транзисторов. Будет греться?
Unmanned
Да даже без нагрузки греется
Anonim
Тогда разберись с питанием. Что-то не то. SUPPLY RANGE: +2.5V to +5.5V. На схеме -5В - +5В. Жгёшь ОУ.
Unmanned
Спасибо!
Zoog
Что. правда 10В было?
Voldemus
Выход (нога 4) отцепи. Если не перестанет греться, то схема неверно собрана. Если перестанет греться, то нагрузка не корректно подключена.
Zoog
ошибка монтажа
Aleksandr

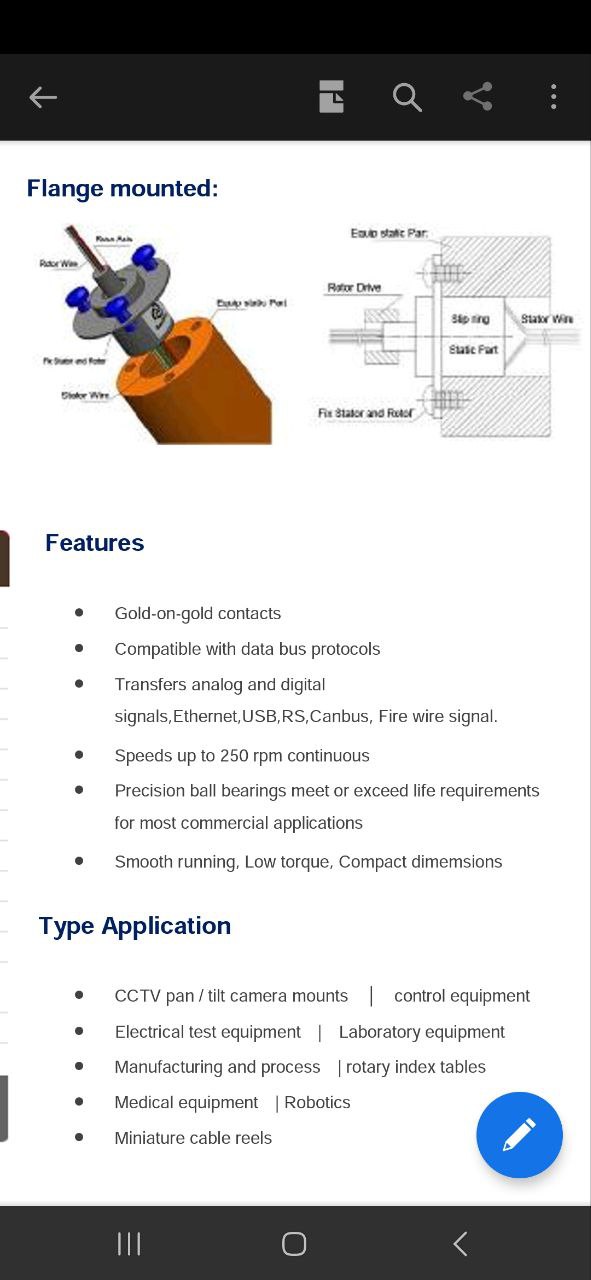

Ничем не ограничен ток базы у транзисторов. Кто-нибудь применял скользящие контакты такого рода? Через них выйдет измерять напряжения порядка 0,1 мВ ?
Vladimir
Оптимистично
Aleksandr
Да вот тоже думаю что наверное не выйдет. Но интересно, какой уровень шума? Контакты же позолоченные. То что точно можно - через них завести питание, а измерять например чем-то вроде AD7190 и передавать по блютуз, или оптически.
Vladimir
Скользкие контакты шумят. Передавать можно либо питание, либо цифру. Если. Скорости замера не велики и объем данных небольшой-то можно совместить питание и цифру. Реальный пример. Рентгеновский аппарат вращается гантри, у него передача данных по каншине идёт управляющих сигналов по 4 щёточки на 1 кольцо.
Lmx2315
Там же вроде написано, 20 мОм на токе в 40 мА, что даёт 0.8 мВ шум. Но это, обращу внимание, на довольно приличном токе. Если используется что-то с большим входным сопротивлением, то все может быть. Если переходное сопротивление то же, а ток в тыщу раз снизить, что не выглядит проблемой, то и шум упадет. Если я ничего не напутал.
Zoog
в регуляторах громкости всё идёт через щётку и уголь - и ничего, если нет износа. А ещё можно запараллелить - тогда даже изношенные шуметь почти не будут.
Talisman
Идеально передавать цифру, вариант хуже - усилитель, поднять напряжение до едениц вольт, далее в зависимости от спектра шума, фильтровать/обрабатывать
