Извините, если не прав, но насколько я помню, любая схема с открытым коллектором - это схема TTL, где программный плюс равняется логическому нулю на выходе.
Извините, если не прав, но насколько я помню, любая схема с открытым коллектором - это схема TTL, где программный плюс равняется логическому нулю на выходе.
Комментарии: 5
Crash
Что-то в куче котлеты с мухами - любая схема с ОК, к ней программный плюс (?) , логический 0 (необязательно, есть и повторитель), ттл (а как же кмоп, дтл и ещё всякое). Понятия несколько разные, хотя и из области электроники.
Andrey

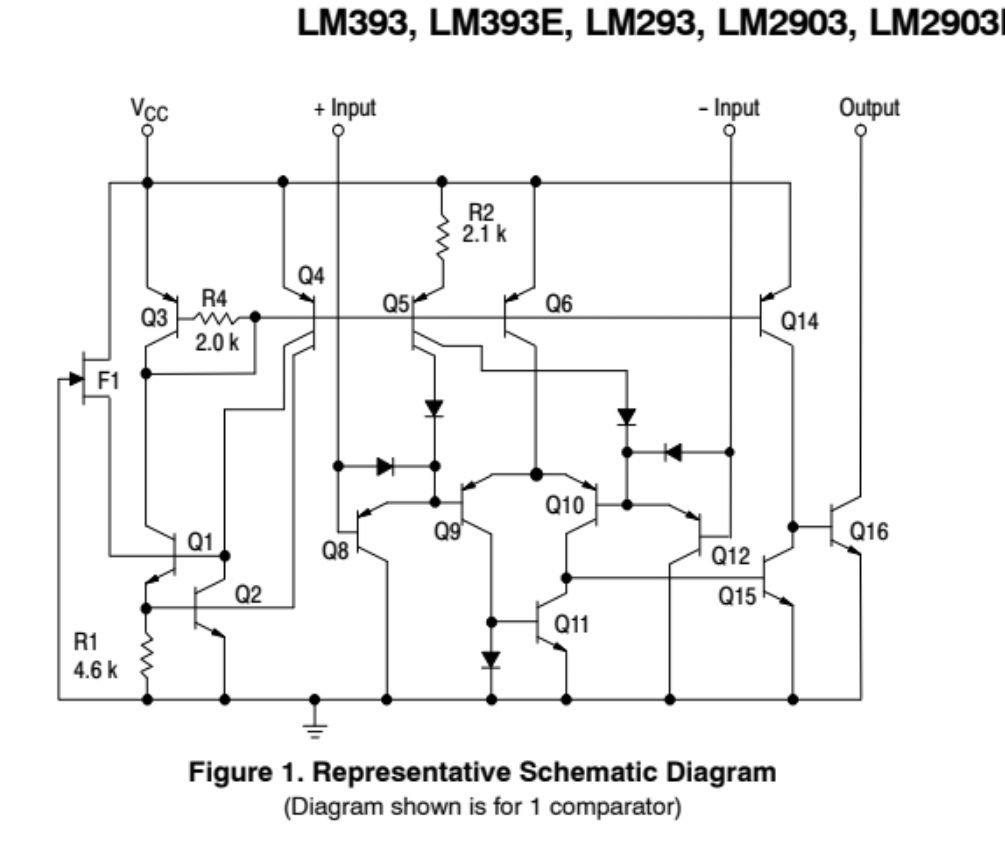

Совсем необязательно TTL, вот, например, компаратор - у него напряжение питания 36В и выход - открытый коллектор. ОК обычно для подключения мощной нагрузки. А тут логика простая: "1" значит нагрузку включить, "0" - нагрузку выключить. Нагрузка включается между Uпитания (VCC) и коллектором (Output). Естественно, чтобы её включить, коллектор надо притянуть к земле. Спросите КИПовцев, они вам расскажут про выход типа "сухой контакт" и выход "открытый коллектор", для них это азы.
Crash
Могу добавить, что схема с ОК позволяет объединить несколько таких выходов либо для увеличения мощности, либо для запуска нагрузки, ну там реле или другого, от нескольких разных источников (схема Или).
Andrey
Да, схема "монтажное ИЛИ".
