Долго хотел написать и вот решился. Есть камеры Blackmagic URSA которые по гибридной оптике передают сигнал а так же питаются от базовой станции. Вопрос в том что в гибриде используются провода для питания AWG24 притом дальность доходит до 200 метров. Так как родные устройства очень дорогие, есть решение сделать самому. Но вот как передать на такое расстояние питание на них, пробовал начальный блок питания AC-DC 400W 48V и на конце ставил DC-DC преобразователь на 12V 10A но не запускаются камеры, так же пробовал начальный блок питания на 60V 600W, такая же история при нагрузке 5A идет резкая просадка напряжения. Может знаетe как добиться результата. Родной блок питания на выходе выдает 12V 8A 80W.
Комментарии: 16
Vasil
Попробовать повесить на вход понижайки конденсатор, мб пусковой ток не даёт.
Lemaev
Я не сильно разбираюсь, а какой именно повесить подскажите
Anonim
Дык розетку брось. А на конце уже БП ставь.
Lemaev
Почитав форумы начал задумываться. Подскажите какой бп на старте должен быть на сколько ватт и вольт а так же ампер. Чтоб AWG 24 справился Не вариант, так как необходимо бывает чтоб камера была полностью автономна. Например горный склон или поле. Да и задача в том чтоб одним проводом это сделать все
Anonim
Тогда локально на горном склоне ставь солнечную панель, ветряк, и водняк, снегняк, можешь добавить. Есть законы, в физике, наш мир им подчиняется. Постоянка по проводам на большие расстояния не передается. На 200 метров постоянку готов передать, а переменку не можешь? Непонимаю.
Lemaev
Есть готовые решения, насчет переменки или постояна у них не знаю. Хочу создать для себя аналог. 220 то по awg24 не рискну передавать.
Maksim
Постоянка прекрасно передаётся (HVDC тому пример), только напряжение нужно соответствующее и преобразование дороже
Maksim
24 awg (0,25 квадрата) и большие расстояния это в принципе слабо совместимые понятия
Anonim
Ну почему? Обычная розетка вполне. Камеру точно запитает, без проблем. Хотя сомневаюсь )
Yanis
24AWG на 200 метров будет иметь сопротивление 33 Ом. Значит уже на 1А на нём упадёт 33В. И источник на 60В выдаст на конце не более 30Вт. Раз надо 80Вт, то нужно увеличивать сечение кабеля либо поднимать напряжение источника. Если под 24AWG имеется в виду витая пара, то можно использовать по 4 проводника на плюс и минус. Тогда от 60В источника можно будет передать уже до 110Вт
Vasil
Какие-нибудь 100мкФ 100В low-esr попробовал бы.
Anonim
На 200 метров? Постоянка? А не думал на 200 метров переменку бросить?
Anonim

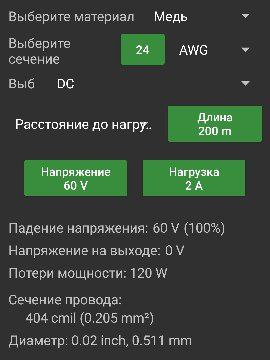

Дык а напряжоние то какое??? Вот тебе расчет. На подачу 60 вольт. Нагрузка в 12 вольт и всего лишь 2 ампера, 100% потери )).
Maksim
В его случае маленькое. Я про то, что проблема именно в напряжении, а не роде тока
Anonim
Дык это понятно. Ну пусть ставит спецтрансформатор, на так 100кВ. Спец провода, и вперед. Проще кинул уличную алюминку на 220, и забыл.
Lmx2315
Питать камеру от аккумулятора, а аккумулятор подзаряжать с кабеля. Так как максимальное потребление камеры скорее всего начинается только при работе двигателя, а это эпизодически. Нужен буфер.
