Добрый. Есть вопросик, не могу понять. Две микросхемы, буржуйские: INA293 и INA228. Первая, аналоговая, считывает ток с шунта, например шунт на 0.002 Ома, вторая то же самое, но уже цифра. Смогут ли эти микросхемы считывать ток с одного шунта? Или каждой свой шунт ставить?
Комментарии: 26
Lmx2315
Смогут с одного шунта.
Anonim
И по входам друг на друга влиять не будут? Там на таком шунте десятки микровольт.
Lmx2315
Будут влиять, вы же им входы обьедените.
Anonim
Получается каждой микре свой шунт. То есть правильных показаний с общего шунта не будет.
Lmx2315
Правильность определяется допустимой ошибкой, какая там будет ошибка, неизвестно.
Vasil
Ну как не будет, какой ток будет протекать, то и покажет, а протекать будет с токами утечки с обоих. Только вот размер их влияния не потеряется ли в шумах?
Anonim
Я так понимаю, стоит проверить, и так и так, сравнить. От предположений результата не будет.
Hardegor
Не будут, потенциал-то одинаков
Yanis
Шунт это источник напряжения с внутренним сопротивлением равным номиналу шунта. Влияние будет как отношение сопротивления шунта к входному усилителей. На деле это будет очень мало, милионные доли
Anonim
Дык нет, если шунт 0,002 Ома, ток 0,01 А, то 20мкВ. Принял
Yanis
Значит не правильно выбран шунт. У INA293 усиление до 500, тогда на выходе будет всего 10 мВ. Да и шум и смещение по входу будут сопоставимы с сигналом. Для 0,01А можно раз в 100 больше шунт брать, мощность на нём всё равно будет незначительная
Anonim
Правильно выбран. INA293A5. Устройство работает и давно. Напряжение смещения 2мкВ, вполне хвататет. Измеряет отлично. Просто понадобилось на этот же шунт цифру приклеить.
Yanis
Тогда хорошо, если смещение в 10% не проблема, то второй усилитель точно погоды не сделает. 0,01А максимальный ток через шунт?
Aleksandr

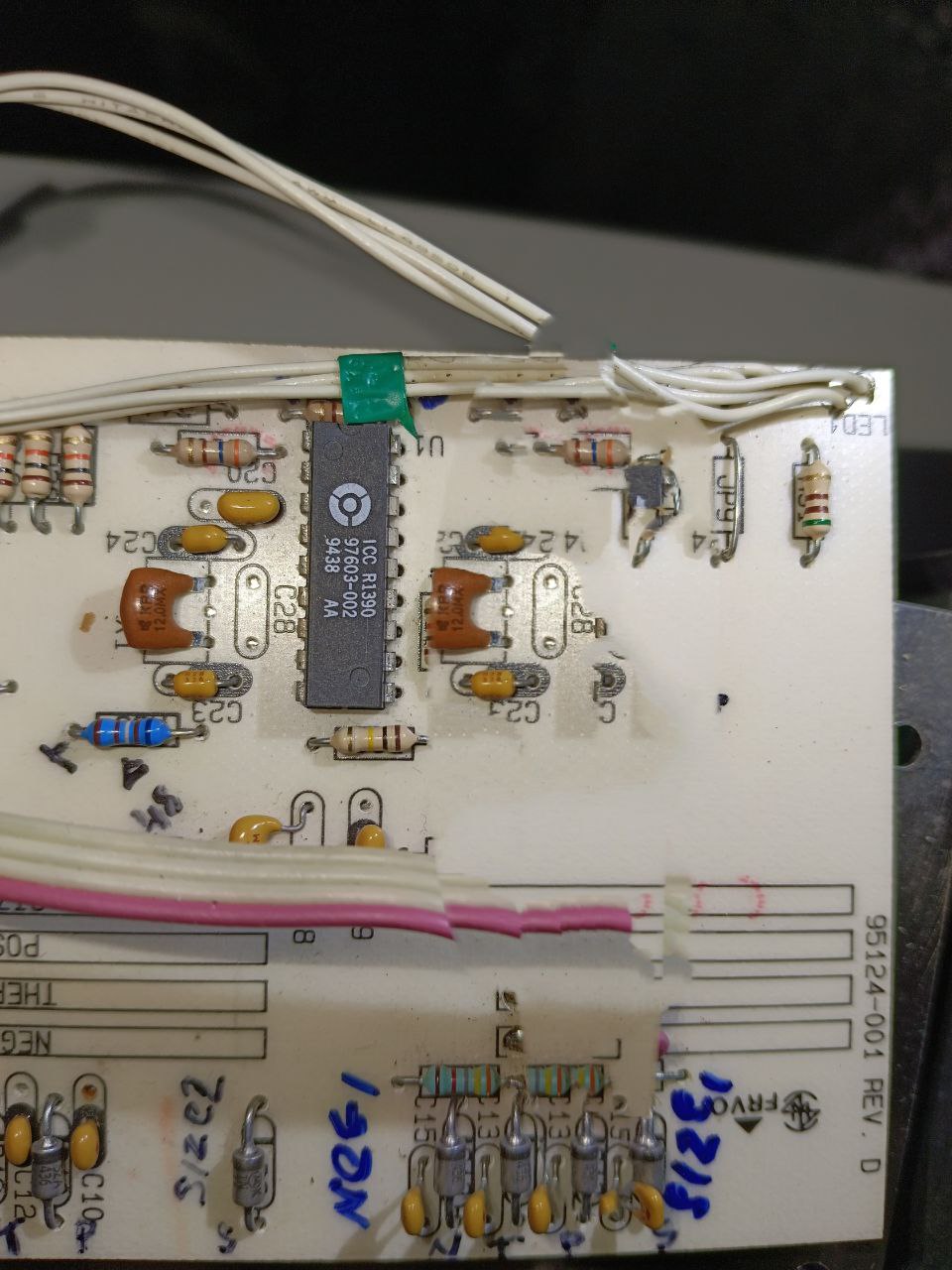

Всем привет. Кто подскажет где найти инфу по этой микросхеме. В инете ничего не найду.
Hardegor
Так маркируют заказные чипы, инфу скорее всего не найдёшь
Aleksandr
Понял спасибо
Hardegor
Предполагаю что там два керамических резонатора и это два обычных генератора
Aleksandr
Да
Koshakis
https://www.jotrin.ru/product/parts/97603_002
Anonim
Максимальный до 5-ти ампер
Yanis
Аа, тогда да, нормальный шунт
Anonim
Дык и я о том же. Микрухи мелкие, дорогие, тяжело приобрести, очень тяжело. Вот и интересует вопрос подключения к одному шунту. Тестить через ЛУТ эту мелочь боязно. Не фирма, для себя поделки.
Yanis
А вариант оцифровывать сигнал уже с выхода ina293 не рассматривали?
Anonim
INA293 используется как обратная связь для регулировки тока в цепи. Если этот сигнал цифровать, то получу только значение тока.. и всё. INA228 мне и ток даст, и напряжение, ну и ещё разлмчные плюшки. Плюсом INA228 могу подключить к ESP32, планируется в схеме их 6 штук. Да и напряжение в схеме до 50 вольт.
Yanis
Понял, тут как удобнее. Я к тому, что самое сложное, это усиление сигнала шунта. А оцифровать усиленный сигнал или сигнал с делителя напряжения можно уже и любым доступным АЦП, пусть сразу многоканальным. Раз доступность и цена не самые дружелюбные у INA
Anonim
INA228 легко достать. на том же али, хоть и не дёшево. INA293А5 гораздо тяжелее раздобыть.
