Ребят, . На плате медная дорожка. Если ее облудить, то согласно выталкиванию зарядов на поверхность проводника, должно ведь стать хуже для проводимости? У припоя больше удельное сопротивление.
Ребят, . На плате медная дорожка. Если ее облудить, то согласно выталкиванию зарядов на поверхность проводника, должно ведь стать хуже для проводимости? У припоя больше удельное сопротивление.
Комментарии: 30
Firelander
на частотах в гигагерцы возможно
Zoog
интересно, а теоретическое обоснование этому есть или это ЯТД?
Firelander
существование скин эффекта штука известная. Если надо количественно, то надо симулировать в соотвествующем по
Zoog
Я про эффект увеличения сопротивления от добавления параллельного пути протекания тока. Если Вам это не кажется контринтуитивным - я извиняюсь!
Andybig
В СВЧ вообще много всякого контринтуитивного :)
Vasil
А, действительно. Логика простая, увеличиваем расстояние, ухудшаем состав проводящего слоя. Но эффект будет мизерный. https://www.microwavejournal.com/blogs/1-rog-blog/post/31395-skin-depth-and-its-impact-on-different-rf-pcb-structures
Firelander
я больше скажу на свч замкнутый на землю проводник может не мешать протеканию через него сигнала, вот уж где обычная электронщиская интуиция пасует и выходит из комнаты
Zoog
Не передёогривайте, то не проводник, а комплексное сопротивление)
Firelander
физически это выглядит просто как замыкание на земляной слой в определенном месте дорожки. Плата вообще не ведает что такое комплексное сопротивление, это все человеки придумали
Zoog
Хорошо, что мы не плата (большинство, я надеюсь) и таки ведаем. А вот с замыканием на земляной слой Вы погорячились - там должно быть хоть какое-то геометрическое разделение, не просто перемычка же?
Firelander
просто перемычка. Главное, относительно сосредоточенная
Kest
какая толщина должна быть для килогерц в курсе, чтобы влиял скин эффект? И какая толщина дорожек......
Zoog
где, можете пальцем ткнуть плз? от окисла, даже такого жёсткого, влияние могло быть, если там половина проводимости делалось припоем и Т-режим был впритык. толщина килогерц? иэ?
Michael
В местах спайки разорванной дорожки. Медь - олово. Нагрев кстати там где питание везде есть, для этого симуляторы плат разрабатывали. Где нагрев и влага - там окисел. И защищать силкскрином после ремонта обязательно, не оставлять припой просто так с оголенной дорожкой.
Vasil
Не требуется маска. На платы современные посмотрите, что свинец, что бессвинец имеют непокрытые после запайки площадки и выводы и миллиарды таких устройств работают
Michael
Тем не менее попадалось такое. Лаком защитить не трудно после восстановления
Vasil
Еслм под маской будет кислота, то точно так же окислится. Первично очистка, вторично защита
Michael
про очистку не говорю, т.к. это обычное дело.
Vasil

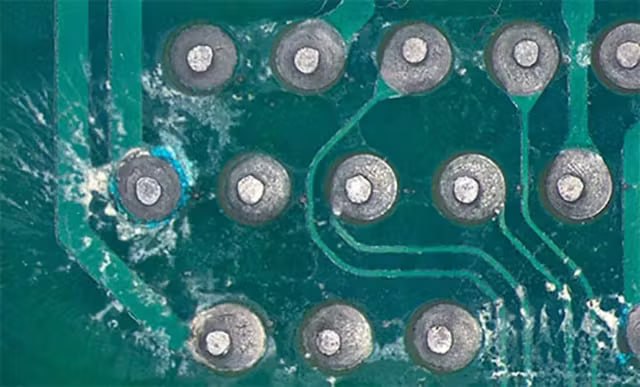

Примерно так выглядело? Flux corrosion, куча картинок в гугле
Michael
Похуже. Там черь еще была и какие-то образования вроде волосков
Vasil

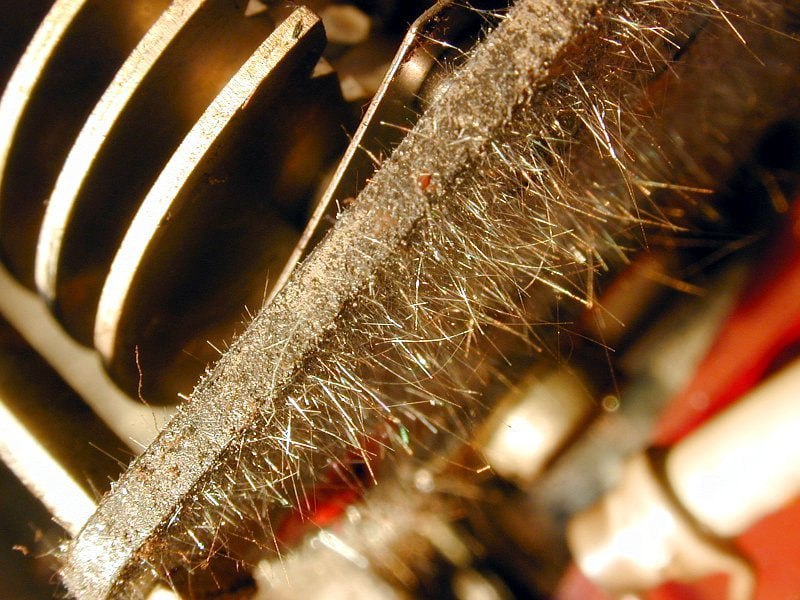

Волоски это, вероятно, Tin whiskers, оловянные усы.
Kest
Про что вы вообще? у вас гигагерцы, чтобы начал работать скин эффект? если частоты небольшие - то сопротивление точно не упадет))
Mihail
Спасибо А мне нужно чтобы упало сопротивление, есть же такая практика
Vasil
СВЧ вообще посеребрение использует, для всего ниже, толщину меди лучше больше брать или перемычки, лужение не так много даст.
Michael
Скин эффект с килогерцев начинается. Но да, влияние незначительное
Tebin
а не с переменного тока?
Michael
Где частота, там везде переменный
Tebin
так и я про что. Скин эффект будет присутствовать при любой частоте
Zoog
по факту, при килоамперах и километрах - и на 50Гц есть влияние,но это натяжка уже
Michael
Дело в том что он ниже определенной частоты настолько незначителен, что не имеет смысла его рассматривать. Аналогично как проводимость меди и серебра
